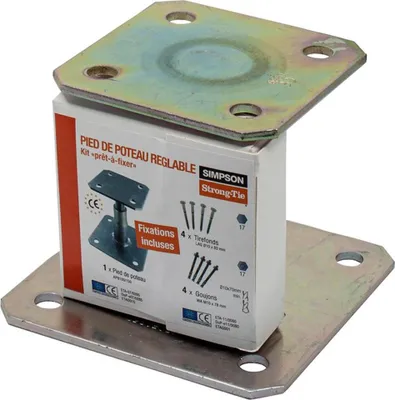

Verstellbarer Pfostenfuß fertig zum Befestigen SIMPSON - Komplettset mit Befestigungen - KIT FIX PPRC

• Die PPRC-Pfostenfüße sind in der Höhe verstellbar. Sie sind einfach und schnell zu montieren und können auf der Baustelle verstellt werden.

• Material :

• - Stahl S235 JR gemäß NF EN 10025.
• - Dichromatiertgemäß NF EN ISO 2081.
• - Dicke: 5 mm

• Vorteile:

• - Wird mit Befestigungszubehör geliefert.
• - Erfordert keine Bearbeitung.
• - Kann nach dem Anbringen verstellt werden.
• - In der Höhe verstellbar

• Anwendungen:

• - Ständer Tragend: Massivholz, Brettschichtholz, Beton
• - Tragend: Massivholz, Verbundholz, Leimholz

• Anwendungsbereiche:

• - Vordachpfosten
• - Pergola
• - Veranda.

• Befestigungen:

• Dieses Set besteht aus:

• - 1 Pfostenfuß PPRC Stahl bichromatiert.
• - 4 Bolzen WA M10-78/5 aus elektrolytisch verzinktem Stahl.
• - 4 Zugbolzen LAG 10-80 aus weiß verzinktem Stahl.

• Referenzen KIT FIX PPRC.

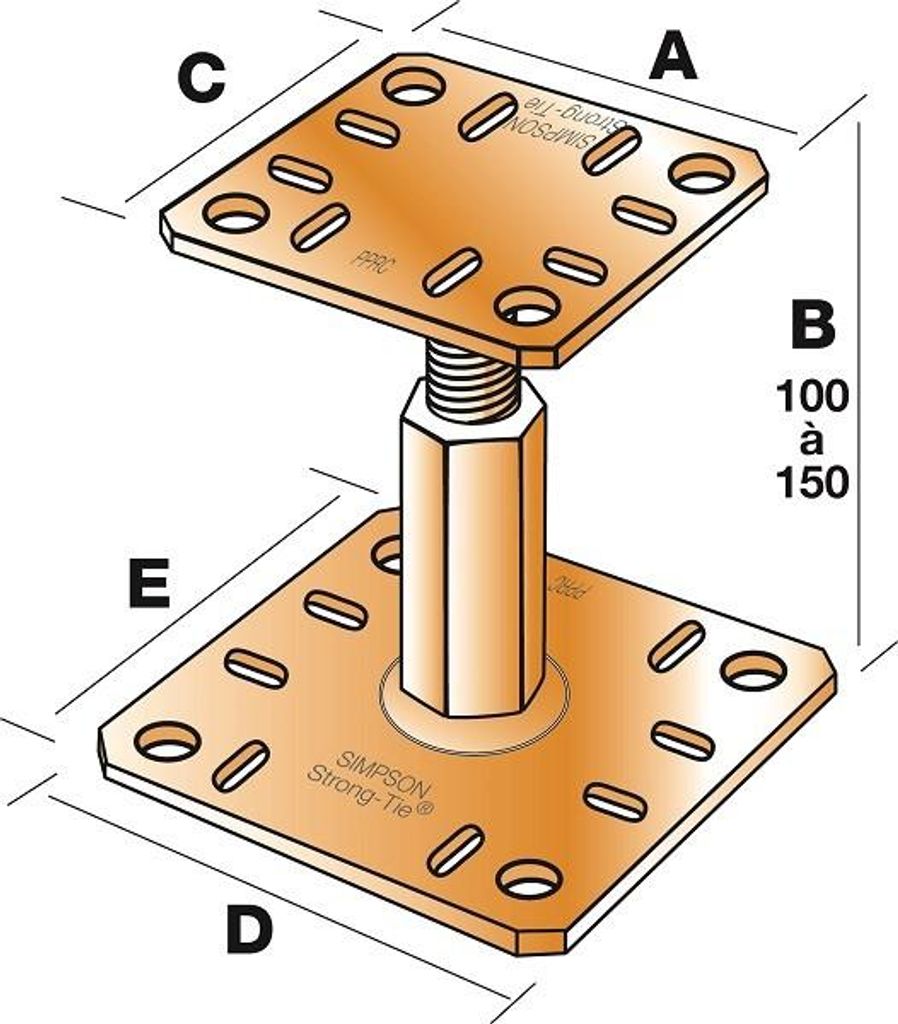

• Abmessungen [mm]:

• - Breite A: 100 mm
• - Höhe B: 100-150 mm
• - Länge C: 100 mm x D130 x F130
• - Dicke: 5 mm

• Oberflächenbehandlung: Chrom VI-frei, dichromatiert.

• Charakteristische Werte [F1] [kN ] : 48.8

• Installation:

• Oberer Teil:

• 1. Setzen Sie die obere Platte des Pfostenfußes unter den Pfosten.
• 2. Befestigen Sie diese Platte mithilfe von LAG-Schraubenziehern am Pfosten (Vorbohren erforderlich).

• Unterer Teil:

• 1. Den Pfosten vertikal in der Struktur positionieren.
• 2. Identifizieren Sie die Position der Bodenanker an der Unterkonstruktion.
• 3. Bohren Sie vertikal in den Untergrund, mit dem für die gewählten Befestigungen empfohlenen Durchmesser und der entsprechenden Tiefe.
• 4. 4. Befestigen Sie die Bodenplatte mit geeigneten Bodenankern am Boden.

Kit PPRC und 4 Dübel Wa10078 sowie 4 Schraubanker Lag10080 SIMPSON STRONG TIE 3523140547640 82355

Die Pfostenfüße PPRIX sind höhenverstellbar (von 100 bis 150 mm).

Einfach und schnell zu installieren, können sie vor Ort eingestellt werden.

Bestehend aus:

- 1 Pfostenfuß,

- 4 17 mm Dübel,

- 4 13 mm Schraubanker

• Lieferant Name: SIMPSON STRONG-TIE
• Bezeichnung: KIT PPRC+4WAM10/78/5+4LAG10080 FIX-KIT PPRC
• Marke: SIMPSON STRONG TIE
• Anwendung: Pfosten für Vordächer, Pergolen, Terrassen, Wintergärten
• Produktbreite (mm): 100,00
• Tiefe (mm): 100,00
