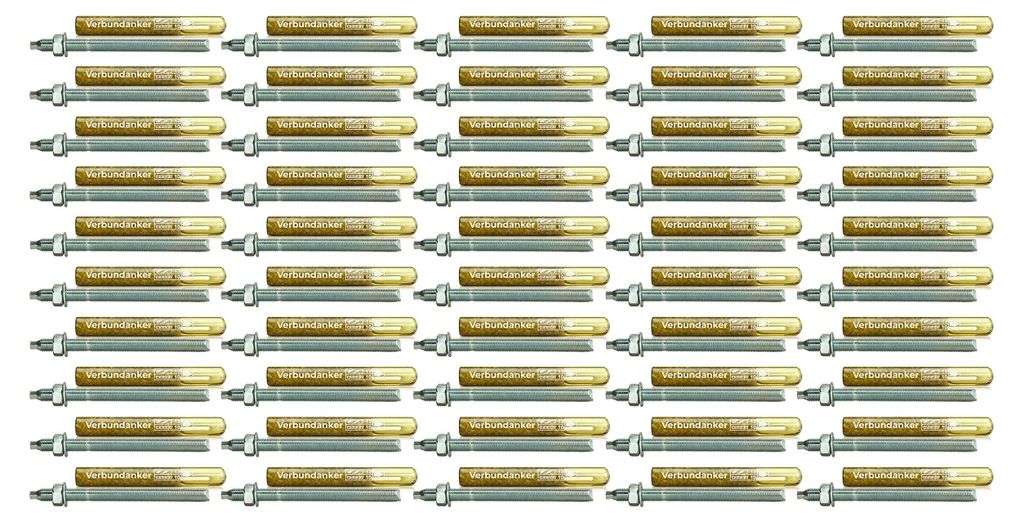

Isolbau Verbundanker-Set V10 Patrone + Ankerstange verzinkt M10 x 130 mm 50 Stück ETA

Verbundankerpatrone + Ankerstange

Hochleistungs-Injektionsmörtel auf Basis von styrolfreiem Vinylesterharz für Befestigung in Beton.

Die Verbundankerpatrone besteht aus einem Glasrohr das mit einer Harzmischung, grobem Quarzsand und einem mit Härterpulver gefüllten Innenrohr konfektioniert ist. Die Ankerstange wird mittels eines Bohrgerätes in das Bohrloch schlagend, drehend eingeführt. Bei diesem Vorgang werden die Glasrohre zerstört. Der Quarzsand zermahlt die Glassplitter und vermischt das Harz mit dem Härter homogen. Das Gemisch füllt den Raum zwischen dem Befestigungselement und der Bohrlochwand aus. Nach Aushärten des Gemisches kann die Ankerstange mit der angegebenen Last beansprucht werden.

Ankerstangen mit Mutter, Unterlegscheibe und Spitze. Ankerstangen kommen in Verbindung mit dem Verbundmörtel zum Einsatz. Sehr beliebt sind Ankerstangen bei der Befestigung in Beton Naturstein, Hochlochziegel, Kalksandhohlbocksteine, Porenbetonsteine, Vollsteine aus Leichtbeton ( BIMS, BLÄHTON) etc.

Ankerstange: verzinkt, mit U-Scheibe und Mutter

Eigenschaften

• Hohe Leistung für höchste Sicherheit - höchste Tragfähigkeit mit der Möglichkeit der Verankerung in engen Abständen und nahe am Rand des Bauteils
• Das System basiert auf dem Haftungsprinzip, die Spannungsverteilung entlang des Ankers ist relativ gleichmäßig, so dass dieser auch im Randbereich des zu befestigenden Bauteils und in kleinen Abständen eingesetzt werden kann
• Die Kapsel enthält die exakte Menge an Harz und Härter, wodurch ein hocheffizientes Produkt entsteht
• Kann in nassem oder trockenem, ungerissenem Beton eingesetzt werden
• Geruchlos, enthält kein schädliches Styrol

Anwendung

• Verankerung von Gewindestangen
• Balustraden
• Geländer
• Schwere Maschinen
• Stahlkonstruktionen
• Stahlsäulen
• Fassadenkonstruktionen
• Hinterlüftete Wände
• Zäune und Tore
• Schalungsstützen
• Garagentore

Technische Daten

Verbundankerpatrone: Größe | Zulassung | Bohrer | Bohrlochtiefe

• V08 | Option 7 | Ø10 | 80
• V10 | Option 7 | Ø12 | 90
• V12 | Option 7 | Ø14 | 110
• V16 | Option 7 | Ø18 | 125
• V20 | Option 7 | Ø24 | 170
• V24 | Option 7 | Ø28 | 210

Ankerstange: Größe | Zulassung | Bohrlochtiefe | Nutzlänge

• M8x110 | Option 1 | 80 mm | 40 mm
• M8x160 | Option 1 | 80 mm | 90 mm
• M10x130 | Option 1 | 90 mm | 48 mm
• M10x170 | Option 1 | 90 mm | 88 mm
• M10x190 | Option 1 | 90 mm | 108 mm
• M12x130 | Option 1 | 110 mm | 58 mm
• M12x160 | Option 1 | 110 mm | 65 mm
• M12x190 | Option 1 | 110 mm | 95 mm
• M12x220 | Option 1 | 110 mm | 125 mm
• M12x260 | Option 1 | 110 mm | 165 mm
• M12x300 | Option 1 | 110 mm | 205 mm
• M16x190 | Option 1 | 125 mm | 71 mm
• M16x220 | Option 1 | 125 mm | 101 mm
• M16x260 | Option 1 | 125 mm | 141 mm
• M16x300 | Option 1 | 125 mm | 181 mm
• M20x260 | Option 1 | 170 mm | 117 mm
• M20x300 | Option 1 | 170 mm | 157 mm
• M24x300 | Option 1 | 210 mm | 132 mm

Verarbeitung

• 1. Bohrung mit entsprechendem Durchmesser und Tiefe ausführen.
• 2. Bohrklein mit Handpumpe und Abzieher viermal aus der Bohrung entfernen. Dieser Vorgang ist vor dem Einbau erforderlich.
• 3. Ampulle in die Bohrung einlegen.
• 4. Gewindestab mit der Kapsel in Berührung bringen, dann den Gewindestab mit Elektrowerkzeugen in die Kapsel einschrauben
• 5. Den Stab in der Bohrung belassen, bis die Abbindezeit abgelaufen ist.
• 6. Den Aufsatz befestigen und die Mutter mit dem erforderlichen Anzugsmoment anziehen.

Sicherheitshinweise

• H319 Verursacht schwere Augenreizung.
• H242 Erwärmung kann Brand verursachen.
• H411 Giftig für Wasserorganismen, mit langfristiger Wirkung.
• H317 Kann allergische Hautreaktionen verursachen.
• P210 Von Hitze, heißen Oberflächen, Funken, offenen Flammen sowie anderen Zündquellenarten fernhalten. Nicht rauchen.
• P280 Schutzhandschuhe/Schutzkleidung/Augenschutz/Gesichtsschutz tragen.
• P264 Nach Handhabung Hände gründlich waschen.
• P273 Freisetzung in die Umwelt vermeiden.
• P302+P352 BEI BERÜHRUNG MIT DER HAUT: Mit viel Wasser/… waschen.
• P305+P351+338 BEI KONTAKT MIT DEN AUGEN: Einige Minuten lang behutsam mit Wasser spülen. Eventuell vorhandene Kontaktlinsen nach Möglichkeit entfernen. Weiter spülen
• P391 Verschüttete Mengen aufnehmen.
• P403+P235 Kühl an einem gut belüfteten Ort aufbewahren.
