3-phasiger Stromzähler 80A MID 4,3 Module DIN TH-35mm

---

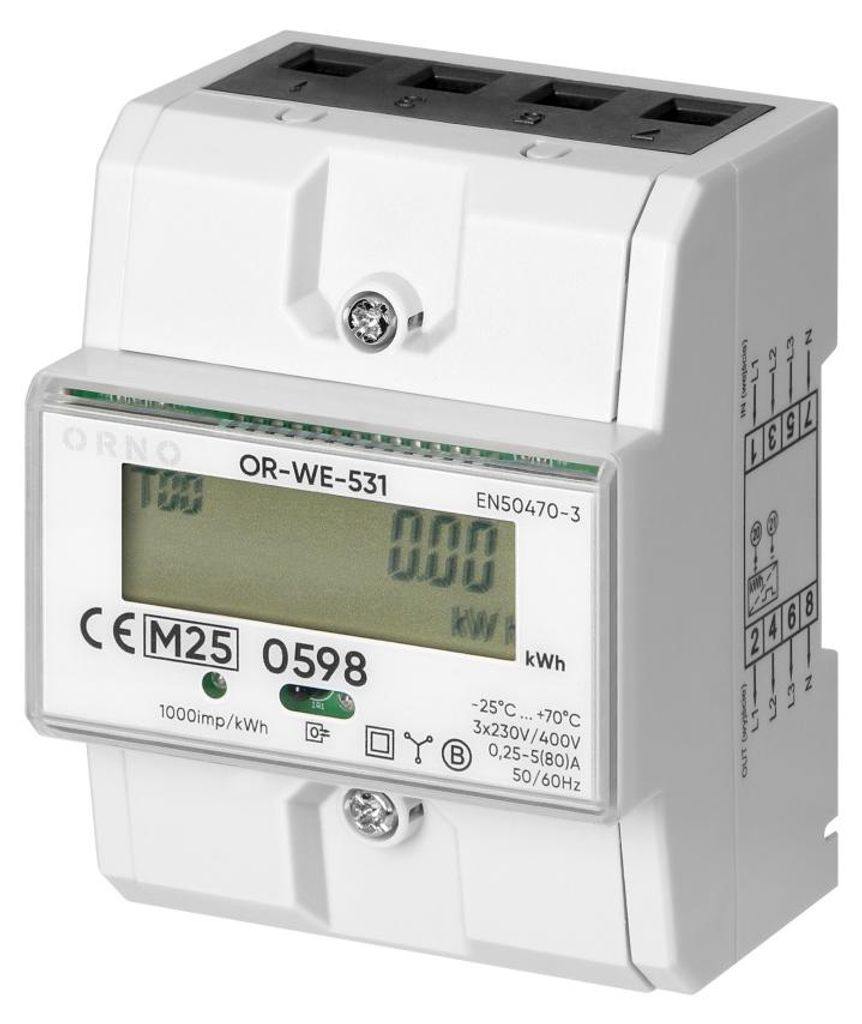

Der dreiphasige Energiezähler Orno OR-WE-531 ist für die präzise Überwachung des Energieverbrauchs in Systemen mit einer Nennspannung von 3x230V oder 400V AC und einer Frequenz von 50Hz konzipiert. Er misst die Wirk-, Verbrauchs- und Exportenergie.

---

Ein hintergrundbeleuchtetes digitales LCD-Display (6+2 Stellen) ermöglicht das Ablesen auch bei schwachem Licht. Das Gerät bietet zudem eine aktive Rücksetzfunktion für den Energiezähler, die für regelmäßige Resets nützlich ist.

Es eignet sich sowohl als Hauptzähler als auch als Unterzähler in Wohnhäusern, Gewerbe- und Industriegebäuden.

Wie funktioniert es?

Eine spezielle elektronische Schaltung, die durch Stromstärke und Spannung in jeder Phase beeinflusst wird, erzeugt Impulse proportional zur in dieser Phase verbrauchten elektrischen Energie. Die Summe der Impulse in den drei Phasen wird durch eine blinkende LED signalisiert. Die Anzahl der Impulse wird in verbrauchte Energie umgerechnet und deren Wert auf dem LCD-Display (6+2) angezeigt.

---

Breites Anwendungsspektrum, präzise Messung

Dreiphasen-Vierleitersystem, ohne Stromwandler (direkte Messung)

Mindeststrom: 0,25 A

Anlaufstrom: 0,02 A

Maximalstrom: 80 A

Aufzeichnung der verbrauchten und abgegebenen aktiven Energie, komfortable Durchflussregelung in beide Richtungen

LED-Signalisierung der 3-Phasen-Impulssummation

---

Klare Anzeige, effiziente Kommunikation

Hintergrundbeleuchtetes LCD-Display (6+2 Stellen), gut lesbar auch bei schwachem Licht

Aktive Energie-Teilzähler-Rücksetzfunktion, schnelle periodische Rücksetzung

Möglichkeit zur Anzeige von bis zu 27 Parametern auf dem Bildschirm (erfordert die Verwendung des Kabels OR-WE-518, nicht im Lieferumfang enthalten - zur Kommunikation zwischen dem Messgerät und dem Computer)

Unterstützt das IR-Protokoll gemäß EN 62056-21

Datenübertragungsgeschwindigkeit (Baudrate): 300, 600, 1200, 2400, 4800, 9600, 19200 Bit/Sek.

Kompaktes Gehäuse, einfache Montage

Montage auf einer TH-35mm DIN-Schiene – einfache Installation in Standard-Verteilern

Gehäuseabmessungen: 76 x 100 x 65 mm - passt in Standard-DIN-4.3-Module

Maximaler Querschnitt der Anschlussdrähte: 35 mm²

---

Einhaltung der Standards

Entspricht den Normen: IEC 62056-21 (IEC1107), EN 50470-3:2022, EN IEC 62053-21:2021, IEC 62052-11:2020, IEC 62052-31:2015.

---

Legende anzeigen

1. Aktiver Energieimpuls-Indikator

2. Impulsausgang SO

3. LCD-Display

4. Infrarotkommunikation

---

Anschluss des Zählers

N - Neutralleiteranschluss

IN - Eingang

OUT - Ausgang

L1 - Phase-1-Verbindung

L2 - Phase-2-Verbindung

L3 - Phase-3-Anschluss

---

Lesezeichen

Basisstrom (5 A): Stromwert, bei dem der prozentuale Messfehler nahe null liegt.

Maximalstrom (80A) - konstant, maximale Zählerlast (angegeben für eine Phase)

Mindeststrom (0,25 A) – der niedrigste Wert des Laststroms, den das Messgerät gemäß der Norm erfasst.

Anlaufstrom (0,02 A) – der niedrigste Wert des Laststroms, den das Messgerät erfasst und aufzeichnet.

---

Technische Merkmale:

Zählertyp: Elektronisch

Bemessungsstrom (In) [A]: 5

Maximalstrom (Imax) [A]: 80

Mindeststromstärke [A]: 0,25

Anlaufstrom (Ist) [A]: 0,004

Nennspannung (Un) NL [V]: 230

Nennspannung (Un) LL [V]: 400

Frequenz [Hz]: 50

Impulsfrequenz [imp/kWh]: 1000

Genauigkeitsklasse [W]: 0,55

Poltyp: Dreiphasig

Modell: Direkte Messung

Messgenauigkeitsklasse: 1

Energieart: Wirk- und Blindleistung

Wirkleistung: Ja

Blindleistung: Ja

Energie geliefert: Ja

Energierückgewinnung: Ja

Geeignet für: Verbrauch / Injektion (pobór / zwrot)

Möglichkeit zum Zurücksetzen des Unterzählers: Ja

Speicherunterstützung: Li-Ionen-Akku

Kalibriert: Ja

Zulassung: MID (Richtlinie über Messgeräte)

Impulsausgang: Optisch

Impulstyp: S0

Impulsrate [imp/kWh]: 1000

Impulsausgangsspannung [V DC]: 12–27

Impulsausgangsstrom [mA]: ≤27

Mehrfachzoll: Nein

Anzeigetyp: Digital

Hintergrundbeleuchtung: Ja

IR-Anschluss: Ja

Montageart: Auf DIN-Schiene (TH-35 mm)

Breite in Modulen: 4,3

Maximaler Leiterquerschnitt [mm²]: 35

Breite [mm]: 76

Tiefe [mm]: 65

Höhe [mm]: 100

Temperaturbereich [°C]: -25 … +55

Maximale Luftfeuchtigkeit: ≤95%

Protokolltyp: IR

Schnittstellentyp: EN 62056-21

Schutzart (IP): IP51

Konformität: Richtlinie 2014/32/EU

Gemäß den Normen: EN 50470-3:2022, EN IEC 62053-21:2021, IEC 62052-11:2020, IEC 62052-31:2015

Anzeige [kWh]: LCD 6+2 = 123456,12

Anzahl der Anzeigeziffern: 6+2

Anzugsmoment der Stromanschlussklemme [Nm]: 2,5

Anzugsmoment für Kommunikationsanschluss [Nm]: 0,4

Zählertyp: Elektronisch Nennstrom: 5A Manimalstrom: 80A Anlaufstrom: 0,004A Nennspannung N-L: 230V Nennspannung L-L: 400V Frequenz: 50Hz Impulsfrequenz: 1000imp/kWh Genauigkeitsklasse: 0,55W Polart: dreiphasig Modell: Direktmessung Messgenauigkeitsklasse: 1 Energieart: Wirk- und Blindleistung Wirkleistung: Ja Blindleistung: Ja Vorwärtsleistung: Ja Rückwärtsleistung: Ja geeignet für: Bezug/Einspeisung Speicherunterstützung: Li-Ion Batterie Eichung: Ja Zulassung: MID (Measuring Instruments Directive) Impulsausgang: optisch Impulstyp: S0 Impulsrate: 1000kWh Impulsausgangsspannung: 12-27 V DC Impulsausgangsstrom: =27A Anzeigeart: Digital IR-Port: Ja Montageart: Hutschienen-Adapter Breite in Teilungseinheiten: 4,3 Max. Leiterquerschnitt: 35mm² Maße: 100x76x65mm Temperaturbereich: -25/+55°C Max. Luftfeuchtigkeit: =95 % Schnittstellentyp: EN 62056-21 Schutzart: IP51 Konformität mit: MID 2014/32/EU Normenkonformität: EN 50470-3:2022, EN IEC 62053-21:2021, IEC 62052-11:2020, IEC 62052-31:2015 Anzeige: LCD 6+2 = 123456,12kWh Anzeigedigits: 6+2 Anzugsdrehmoment Leistungsklemme: 2,5Nm Anzugsdrehmoment Kommunikationsklemme: 0,4Nm
