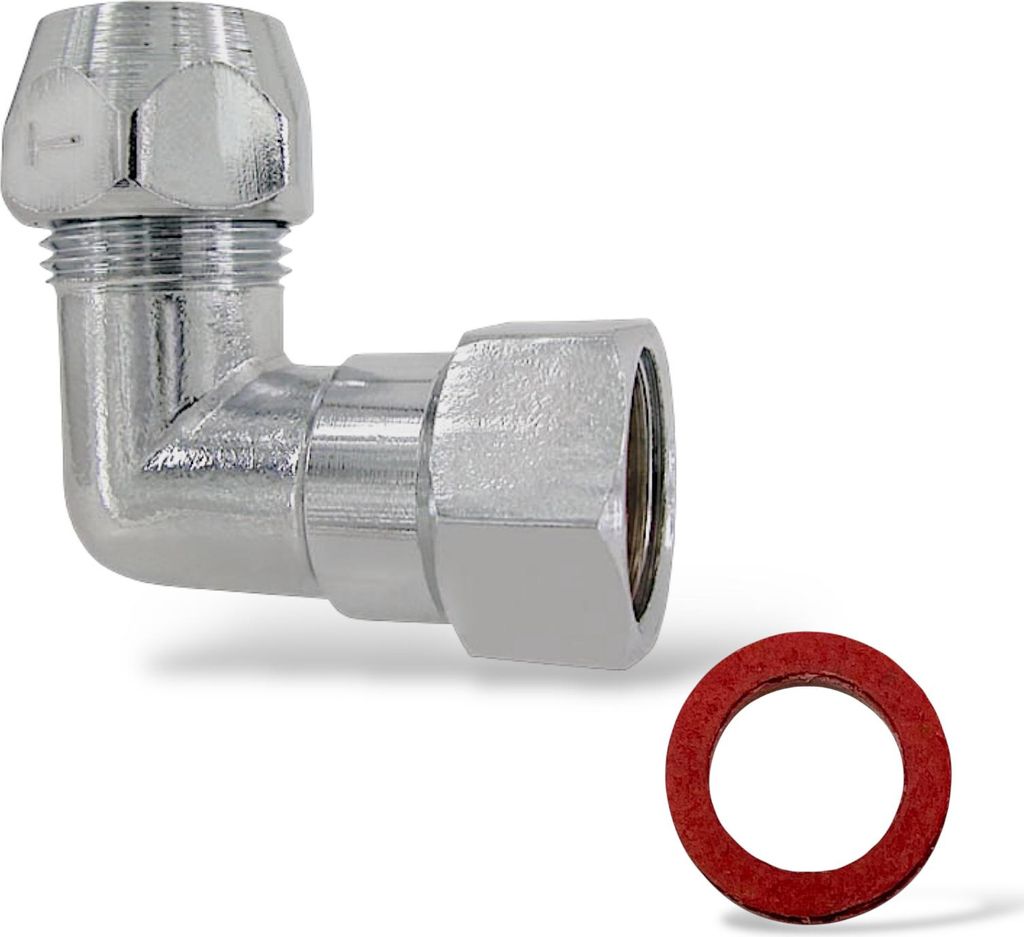

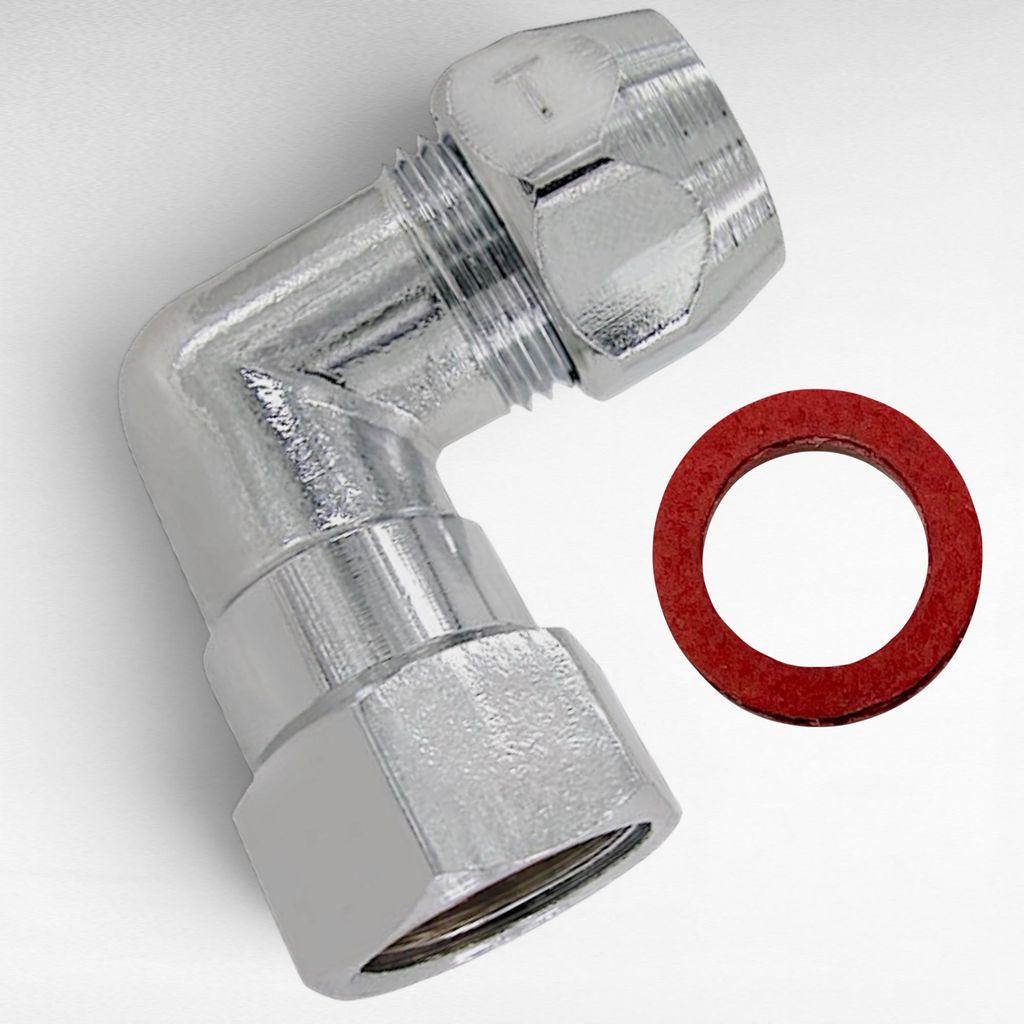

Winkel Verschraubung für Eckventil 3/8 Zoll x 10 mm Quetschverschraubung chrom

• Winkel Messing
• Überwurfmutter 3/8" mit Glasfaserdichtung
• Quetschverschraubung
• Quetschverschraubungen für Kupferrohr und Stutzen 10mm
• Anstatt der Quetschverschraubungen können auch Schläuche mit 3/8" Überwurfmutter montiert werden
• wasserführendes Material nach DIN 50960-6
• Betriebstemperatur max. 90°C
• Betriebsdruck max. 10 bar
• verchromt
• Wichtiger Hinweis: Quetschverschraubungen sind nur zum einmaligen Gebrauch!

! Montage-, Warn- und Sicherheitshinweise !

Es ist darauf zu achten, dass die Anschlussmaße - und Gewinde immer in den Abmessungen zueinander passend gewählt werden.

Gewinde sollten nicht übermäßig stark mit Hanf oder Dichtband abgedichtet werden, d.h. nach dem Aufbringen des Hanfes müssen die Gewindespitzen noch sichtbar sein.

Eine zu starke Eindichtung der Gewinde führt zu erhöhten Spannungen im Bauteil.Diese Spannungen können letztlich zum Riss führen.

Um Schäden durch die Montage zu vermeiden, sollen die Bauteile bestimmungsgemäß mit geeigneten Werkzeugen herkömmlicher Bauart ohne größeren Kraftaufwand und ohne Hebelverlängerung eingeschraubt werden.

Es ist darauf zu achten, dass die entsprechenden Gegengewinde ausreichend lang sind.

Alle Bauteile sind, wenn vorhanden, nur an den dafür vorgesehenen Schlüsselflächen mittels eines geeigneten Schlüssels / Zange zu installieren.

Die Montage der Produkte muss bei Berücksichtigung der vorgenannten Hinweise spannungsfrei erfolgen.

Ein Ausrichten z.B. von Rohrleitungen über von uns gelieferte Verschraubungen ist nicht zulässig, da es hierdurch auch später noch zu Spannungsrissen und Folgeschäden kommen kann.

Durch die Verbindung unterschiedlicher Metalle oder Legierungen kann es ggf. zu Korrosion kommen (z.B. Verbindungen von Messing mit Edelstahl oder Kupfer mit verzinkten Metallen). Diese Eigenschaften sind vor dem Einbau unserer Produkte zu klären.

Nach der Installation sind die Bauteile einer sorgfältigen Druck- Dichtigkeitsprobe zu unterziehen.

In jedem Fall sind die ggf. den Bauteilen beiliegenden Montagehinweise zu beachten.
