Adafruit USB Type C Vertical Breakout Downstream Connection 5993

Werfen Sie all die Mini- und Micro-B-USB-Kabel weg, die Sie in der Plastiktonne haben; die nächste Generation von USB-Anschlüssen ist da: USB C! Sie werden diese Anschlüsse bald auf allen möglichen Geräten auftauchen sehen, wenn die Branche von Micro B oder Lightning auf den neuen Standard umsteigt. Zumindest bis der nächste Standard herauskommt. Dies ist die vertikale Version.

USB C verfügt über einen symmetrischen/reversiblen Anschluss, mehr Datenpins und eine höhere Stromausgabekapazität. Aber für die meisten Entwickler wird die Pin-Verwendung, die Sie vom älteren USB kennen und schätzen, völlig ausreichend sein. Dieses Breakout bietet Ihnen alle nötigen Grundlagen und eine Widerstandskonfiguration, die klassisches USB 2.0 für eine Downstream-Verbindung nachahmt.

Die beiden 5,1-k?-Widerstände an den CC-Pins weisen den Upstream-Port an, 5 V und bis zu 1,5 A bereitzustellen (ob der Upstream so viel Strom liefern kann, hängt davon ab, womit Sie die Verbindung herstellen).

Für die meisten Anwendungen können Sie VBUS an Ihren 5-V-Eingang, GND an Masse und D+ und D- wie erwartet anschließen. Sie können die CC- und SBU-Pins überwachen, um die Kabelpolarität zu bestimmen oder Seitenbanddaten zu senden. Oder lassen Sie sie getrennt.

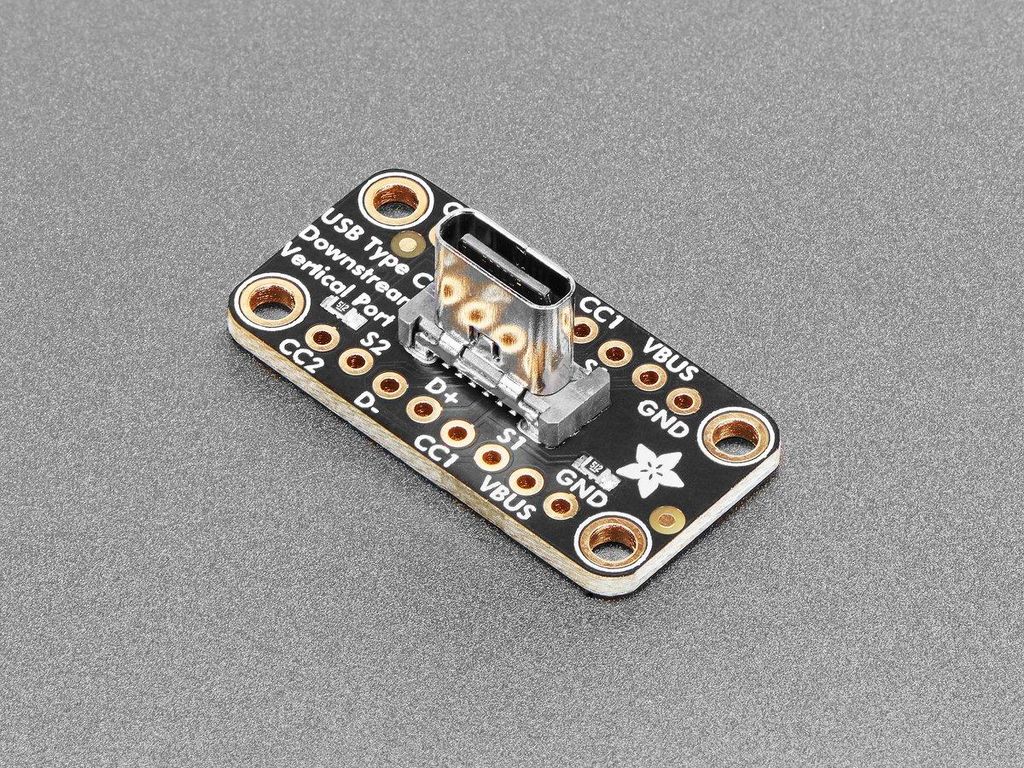

Da dieser Anschluss vertikal ist, erhalten Sie von uns zwei identische Breakout-Streifen, damit er flach auf einem Steckbrett steht, sowie vier Montage Löcher, falls Sie es an einem Gehäuse befestigen möchten.

Technische Details

• Produktabmessungen: 30,5 mm x 15,2 mm x 11,1 mm / 1,2" x 0,6" x 0,4"
• Produktgewicht: 2,2 g / 0,1 oz
