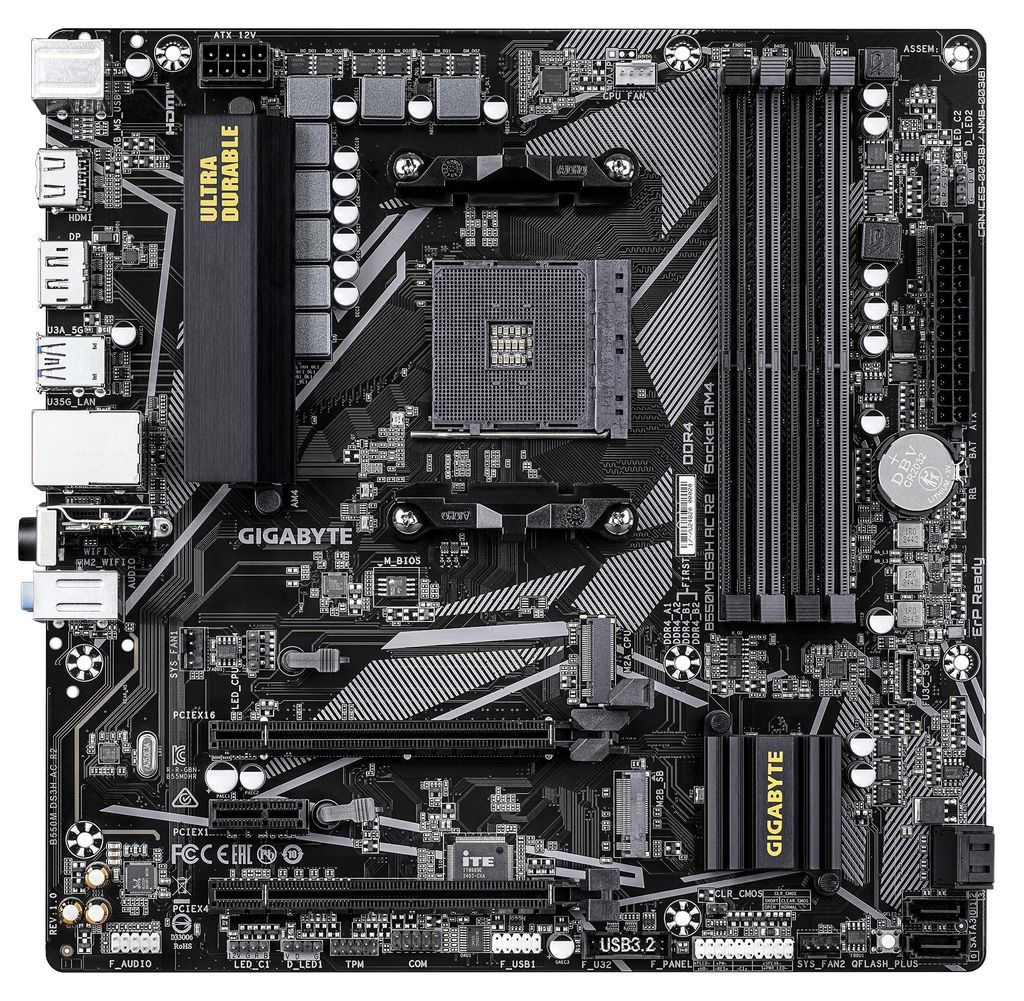

Gigabyte B550M DS3H AC R2 (B550,AM4,mATX,DDR4)

Prozessorhersteller:

AMD

Prozessorsockel:

Sockel AM4

Kompatible Prozessoren:

AMD Ryzen 3000 Series, AMD Ryzen 4000 Series, AMD Ryzen 5000 Series

Unterstützte Prozessorsteckplätze:

Sockel AM4

Unterstützte Arbeitsspeicher:

DDR4-SDRAM

Anzahl der Speichersteckplätze:

4

RAM-Speicher maximal:

128 GB

Arbeitsspeicher Typ:

DIMM

Speicherkanäle:

Zweikanalig

ECC-Kompatibilität:

ECC & Nicht-ECC

Unterstützte Arbeitsspeichergeschwindigkeit:

4733,4600,4400,4266,4133,4000,3866,3733,3600,3466,3400,3200,2933,2667,2400,2133 MHz

Unterstützte Speichertaktrate (max.):

4733 MHz

Unbuffered Speicher:

Ja

Maximaler interner Speicher pro Steckplatz:

32 GB

Unterstützte Speicherlaufwerk-Schnittstellen:

M.2, PCI Express 3.0, PCI Express 4.0, SATA III

Unterstützte Speicherlaufwerke:

HDD & SSD

Maximale unterstützte Anzahl der HDD:

4

Anzahl der unterstützten Speicherlaufwerke:

6

RAID-Unterstützung:

Ja

RAID Level:

0, 1, 10

Parallele Verarbeitungstechnologie:

Nicht unterstützt

Maximale Auflösung:

5120 x 2880 Pixel

HDCP:

Ja

DirectX-Version:

12.0

Anzahl USB 2.0 Schnittstellen:

1

USB 3.2 Gen 1 (3.1 Gen 1) Anschlüsse:

2

USB 3.2 Gen 2 (3.1 Gen 2) Anschlüsse:

0

SATA III Anschlüsse:

4

SATA II Anschlüsse:

0

SATA Anschlüsse:

0

Front Panel Audiostecker:

Ja

Frontpanel-Stecker:

Ja

ATX Stromstecker (24-pol.):

Ja

CPU Ventilatorstecker:

Ja

Anzahl der CPU-Lüfteranschlüsse:

1

Zahl der Chassisventilatorstecker:

2

EPS Stromstecker (8-pin):

Ja

Anzahl der EPS-Stromanschlüsse (4--polig):

1

TPM-Anschluss:

Ja

Serielle Port-Headers:

1

RGB-LED-Stiftleiste:

Ja

Anzahl der RGB-LED-Stiftleisten:

5

Anzahl USB 2.0 Anschlüsse:

2

USB 3.2 Gen 1 (3.1 Gen 1) Anzahl der Anschlüsse vom Typ A:

4

USB 3.2 Gen 1 (3.1 Gen 1) Anzahl der Anschlüsse vom Typ C:

0

USB 3.2 Gen 2 (3.1 Gen 2) Anzahl der Anschlüsse vom Typ A:

0

USB 3.2 Gen 2 (3.1 Gen 2) Anzahl der Anschlüsse vom Typ C:

0

Anzahl Ethernet-LAN-Anschlüsse (RJ-45):

1

Anzahl VGA (D-Sub) Anschlüsse:

0

Anzahl HDMI-Anschlüsse:

1

Anzahl DVI-D-Anschlüsse:

0

Anzahl PS/2 Anschlüsse:

1

HDMI-Version:

2.1

Anzahl DisplayPort Anschlüsse:

1

DisplayPorts-Version:

1.4

Kopfhörerausgänge:

1

Line-in:

Ja

Mikrofon-Eingang:

Ja

WiFi-AP-Antennenbuchse:

2

WLAN:

Ja

Ethernet/LAN:

Ja

Ethernet Schnittstellen Typ:

Gigabit Ethernet

LAN-Controller:

Realtek RTL8111H

Top WLAN-Standard:

Wi-Fi 5 (802.11ac)

WLAN-Standards:

802.11a, 802.11b, 802.11g, Wi-Fi 4 (802.11n), Wi-Fi 5 (802.11ac)

WLAN-Controllermodell:

Realtek RTL8821CE

Bluetooth:

Ja

Bluetooth-Version:

5.0

Komponente für:

PC

Motherboardformfaktor:

micro ATX

Motherboard Chipsatz Familie:

AMD

Motherboard Chipsatz:

AMD B550

Audio Kanäle:

7.1 Kanäle

Audio-Chip:

Realtek ALC1220-VB

Produktfarbe:

Dark brown

PC Gesundheitsüberwachung:

Ventilator, Temperatur, Spannung

Kühlung:

Passiv

Energiequelle:

ATX

Unterstützt Windows-Betriebssysteme:

Windows 10 x64, Windows 11 x64

PCI-Express x1 (Gen 3.x)-Anschlüsse:

1

PCI-Express x16 (Gen 3.x)-Anschlüsse:

1

PCI Express x16-Steckplätze (Gen 4.x):

1

Anzahl der M.2 (M)-Steckplätze:

2

1. M.2 größte Schlüsselgröße:

2280

1. M.2 höchste PCI Express-Generation:

4.0

2. M.2 größte Schlüsselgröße:

2280

2. M.2 höchste PCI Express-Generation:

3.0

BIOS-Typ:

UEFI AMI

BIOS-Speichergröße:

128 Mbit

ACPI-Version:

5.0

Clear CMOS-Jumper:

Ja

Desktop Management Interface (DMI) Version:

2.7

Systemverwaltung BIOS (SMBIOS) Version:

2.7

Menge pro karton:

1 Stück(e)

Batteriegewicht:

3 g

Lithiumgewicht pro Akku:

0,07 g

Anzahl Batteriezellen:

1

Akku-/Batterietechnologie:

Lithium-Manganese Dioxide (LiMnO2)

Akku-/Batterietyp:

CR2032

Verpackungsbreite:

270 mm

Verpackungstiefe:

268 mm

Verpackungshöhe:

68 mm

Paketgewicht:

1,07 kg

Breite:

244 mm

Tiefe:

244 mm

Höhe:

35 mm

Akkus/Batterien enthalten:

Ja

Antenne enthalten:

Ja

Schrauben enthalten:

Ja

Mitgelieferte Software:

Norton® Internet Security (OEM version) LAN bandwidth management software

Anzahl mSATA-Anschlüsse:

0

Gewicht:

980 g

3 Jahr(e)

Kompatible Prozessorserien: AMD Ryzen 5000 Serie, AMD Ryzen 3000 Serie, AMD Ryzen 4000 Serie
Prozessorhersteller: AMD
Prozessorsockel: Sockel AM4
Unterstützte Prozessorsockel: Sockel AM4
Onboard-Grafikkarte: Nein
Maximale Auflösung: 5120 x 2880 Pixel
HDCP: Ja
DirectX-Version: 12.0
Unterstützung für Parallelverarbeitung: Nicht unterstützt
PC-Überwachung: Spannung, Temperatur, Lüfter
Audioausgangskanäle: 7.1 Kanäle
Audiochip: Realtek ALC1220-VB
Motherboard-Chipsatz: AMD B550
Kühlungstyp: Passiv
Unterstützte Windows-Betriebssysteme: Windows 10 x64, Windows 11 x64
Produkt Farbe: Dunkelbraun
Chipsatzfamilie: AMD
Formfaktor: Micro-ATX
Stromversorgung: ATX
Maximale Speichertaktfrequenz: 4733 MHz
Anzahl der Speicherslots: 4
Speicherkanäle: Dual-Channel
Unterstützte Speichertypen: DDR4-SDRAM
Speicherslot-Typ: DIMM
ECC-Kompatibilität: ECC & Non-ECC
Maximaler interner Speicher pro Slot: 32 GB
Unterstützte Speichertaktfrequenzen: 2933, 3600, 4733, 3200 MHz, 4266, 3400, 3866, 4600, 2133, 2667, 3733, 4400, 2400, 4133, 4000, 3466 MHz
Maximaler interner Speicher: 128 GB
Ungepuffert Speicher: Ja
Höhe: 35 mm
Tiefe: 244 mm
Breite: 244 mm
Wi-Fi: Ja
Unterstützter Wi-Fi-Standard: Wi-Fi 5 (802.11ac)
Unterstützte Wi-Fi-Standards: Wi-Fi 4 (802.11n), 802.11a, 802.11g, 802.11b, Wi-Fi 5 (802.11ac)
Bluetooth-Version: 5.0
Ethernet-LAN: Ja
Ethernet-Schnittstellentyp: Gigabit-Ethernet
WLAN-Controller-Modell: Realtek RTL8821CE
Bluetooth: Ja
LAN-Controller: Realtek RTL8111H
Anzahl CPU-Lüfteranschlüsse: 1
Anzahl EPS-Stromanschlüsse (8-polig): 1 Anzahl RGB-LED-Pin-Header: 5
RGB-LED-Pin-Header: Ja
EPS-Stromanschluss (8-polig): Ja
ATX-Stromanschluss (24-polig): Ja
Anzahl SATA-III-Anschlüsse: 4
Frontpanel-Audioanschluss: Ja
Frontpanel-Anschluss: Ja
TPM-Anschluss: Ja
USB-2.0-Anschlüsse: 1
Serielle Schnittstellen: 1
USB-3.2-Gen-1-(3.1-Gen-1)-Anschlüsse: 2
CPU-Lüfteranschluss: Ja
Anzahl Gehäuselüfteranschlüsse: 2
Desktop Management Interface (DMI)-Version: 2.7
BIOS-Typ: UEFI AMI
Clear-CMOS-Jumper: Ja
Gehäusebreite: 270 mm
Gehäusetiefe: 268 mm
Gehäusegewicht: 1,07 kg
Gehäusehöhe: 68 mm
Schrauben Inklusive: Ja
Batterien enthalten: Ja
Antenne enthalten: Ja
Anzahl unterstützter Speichermedien: 6
Anzahl unterstützter HDDs: 4
Unterstützte Speichermedienschnittstellen: M.2, PCI Express 3.0, PCI Express 4.0, SATA III
Unterstützte Speichermedientypen: HDD & SSD
RAID-Unterstützung: Ja
RAID-Level: 1, 10, 0
Anzahl PS/2-Anschlüsse: 1
Kopfhörerausgänge: 1
Mikrofoneingang: Ja
HDMI-Version: 2.1
Line-In: Ja
WLAN-AP-Antennenbuchse: 2
Anzahl HDMI-Anschlüsse: 1
DisplayPort-Version: 1.4
Anzahl DisplayPorts: 1
Ethernet-LAN-Anschlüsse (RJ-45): 1
Anzahl USB 2.0-Anschlüsse: 2
USB 3.2 Gen 1 (3.1 Gen 1) 1) Anzahl der Typ-A-Anschlüsse: 4
Größte M.2-Schlüsselgröße (1. Steckplatz): 2280
Höchste PCI-Express-Generation (2. Steckplatz): 3.0
Größte M.2-Schlüsselgröße (2. Steckplatz): 2280
Höchste PCI-Express-Generation (1. Steckplatz): 4.0
PCI-Express-x16-Steckplatz (Gen 4.x): 1
PCI-Express-x1-Steckplatz (Gen 3.x): 1
Anzahl der M.2-Steckplätze (M): 2
PCI-Express-x16-Steckplatz (Gen 3.x): 1
Anzahl der Batteriezellen: 1
Batterietechnologie: Lithium-Mangandioxid (LiMnO2)
Batterietyp: CR2032
Lithiumgewicht pro Batterie: 0,07 g
Batteriegewicht: 3 g
Gewicht: 980 g
Produkte pro karton (innen): 1 PC(s)

GIGABYTE B550M DS3H AC R2 Mainboard

Das GIGABYTE B550M DS3H AC R2 Mainboard ist eine hervorragende Wahl für alle, die die Leistungsfähigkeit ihres Computers steigern möchten. Es unterstützt die neuesten AMD Ryzen Prozessoren der Serien 5000, 4000 und 3000 und bietet damit eine optimale Grundlage für Gaming, Content Creation und professionelle Anwendungen.

Erweiterte Speicheroptionen

Das Mainboard unterstützt Dual Channel DDR4 mit bis zu 4 DIMMs, was die Nutzung von Hochgeschwindigkeitsspeicher ermöglicht. Dies ist besonders vorteilhaft für Anwendungen, die viel Arbeitsspeicher benötigen, wie Videobearbeitung oder 3D-Rendering. Darüber hinaus kann der Speicher übertakten werden, um die Leistung weiter zu steigern.

Moderne Anschlussmöglichkeiten

Die Ausstattung des B550M DS3H AC R2 umfasst auch moderne Anschlussmöglichkeiten, darunter PCIe 4.0 und PCIe 3.0 M.2 Slots. Diese ermöglichen schnelle Datenübertragungen und eine einfache Integration von Hochgeschwindigkeits-Speicherlösungen. Das Mainboard ist auch mit einem 1 GbE LAN-Anschluss ausgestattet, der eine stabile Netzwerkverbindung sicherstellt.

Einfachheit bei der Installation

Ein weiteres Highlight ist das WIFI EZ-Plug-Design, das die Installation der WLAN-Antenne erheblich vereinfacht. Dadurch wird der Aufbau und die Einrichtung des Systems für den Benutzer unkomplizierter. Zudem verfügt das Mainboard über den EZ-Latch-Mechanismus, der einen schnellen und einfachen Zugriff auf die PCIe-Steckplätze ermöglicht.

Fazit

Das GIGABYTE B550M DS3H AC R2 Mainboard vereint hohe Verarbeitungsqualität mit modernen Technologien und ist somit ideal für alle, die ein leistungsstarkes und zuverlässiges System aufbauen möchten. Ob für Gaming oder professionelle Anwendungen, dieses Mainboard bietet die nötige Flexibilität und Leistungsfähigkeit, um Ihre Anforderungen zu erfüllen.

Steigern Sie Ihr Computererlebnis mit GIGABYTEs renommierter Motherboard-Serie: AORUS, AERO und GIGABYTE.

Mit innovativem Design und fortschrittlichen Funktionen bieten diese Boards außergewöhnliche Leistung und Zuverlässigkeit.



GIGABYTE B550M DS3H AC R2 Motherboard - AMD Ryzen 5000 CPUs, 5+3 Phasen VRM, bis zu 4733MHz DDR4 (O.C.), 1xPCIe 4.0 + 1xPCIe 3.0 M.2, Wi-Fi 5, 1GbE LAN, USB 3.2 Gen 1.

Prozessorhersteller: AMD, Prozessorsockel: Socket AM4, Kompatible Prozessorserien: AMD Ryzen 3000 Serie, AMD Ryzen 4000 Serie, AMD Ryzen 5000 Serie.

Unterstützte Speichertypen: DDR4-SDRAM, Maximaler interner Speicher: 128 GB, Speicherslots Typ: DIMM.

Unterstützte Speicherschnittstellen: M.2, PCI Express 3.0, PCI Express 4.0, SATA III, Unterstützte Speichertypen: HDD & SSD, RAID-Level: 0, 1, 10.

Maximale Auflösung: 5120x2880 Pixel.

Ethernet Schnittstellentyp: Gigabit Ethernet, LAN-Controller: Realtek RTL8111H, Top Wi-Fi Standard: Wi-Fi 5 (802.11ac).

AMD Socket AM4: Unterstützt AMD Ryzen 5000 / 4000 / 3000 Serien Prozessoren.

Digitale 5+3 Phasen VRM Lösung.

Dual Channel DDR4: 4*DIMMs.

WIFI EZ-Plug: Schnelles und einfaches Design für die Installation von Wi-Fi Antennen.

EZ-Latch: PCIe-Slots mit Schnellverschluss-Design.

Ultraschneller Speicher: 2*M.2 Slots, inklusive PCIe 4.0 x1.

Effiziente Kühlung: VRM Thermal Armor Advanced.

Schnelle Vernetzung: GbE LAN & Wi-Fi 5.

Erweiterte Konnektivität: HDMI, Displayport.

PCIe UD Slot: PCIe 4.0 x16 Slots mit 10-facher Stärke für Grafikkarten & Bessere Wärmeableitung.

Technical details:
Producer - Gigabyte

Hauptmerkmale

• Sockel: AM4 – kompatibel mit AMD Ryzen 3000, 4000 und 5000 Serien Prozessoren.
• Chipset: AMD B550 – bietet PCIe 4.0 Unterstützung und gute Leistung.
• Formfaktor: Micro-ATX – kompakt, geeignet für kleinere Gehäuse.

Speicher und Erweiterungen

• RAM: 4 DDR4-Steckplätze, bis zu 128 GB, Dual-Channel-Konfiguration.
• SSD-Steckplätze: 2 x M.2 (einer PCIe 4.0, einer PCIe 3.0) + 4 x SATA 6Gb/s.
• PCIe-Steckplätze: 1 x PCIe 4.0 x16, 1 x PCIe 3.0 x16 (x4), 1 x PCIe 3.0 x1.

Konnektivität

• Wi-Fi 5 + Antenne (EZ-Plug-Design für einfache Installation).
• LAN: Gigabit-Ethernet.
• Videoausgänge: HDMI und DisplayPort.

Kühlung und Stabilität

• 5+3-Phasen-VRM – stabile Stromversorgung für leistungsstarke Prozessoren.
• Smart Fan 6 – 3 Lüfteranschlüsse mit Kurvensteuerung.

Zusätzliche Extras

• RGB Fusion – 3 RGB- und 2 ARGB-Anschlüsse für Beleuchtung.
• EZ-Latch – einfaches Lösen von PCIe-Karten.

Produktspezifikationen:

• Sockel: Sockel AM4
• RAM-Speicher max.: 128 GB
• Chipsatz: AMD B550
• Formfaktor: micro ATX

Hersteller-Nr.:B550M DS3H AC R2

Steigern Sie die Leistungsfähigkeit Ihres Computers mit GIGABYTEs bewährten Motherboard-Serien: AORUS, AERO und GIGABYTE. Mit durchdachtem Design und modernen Funktionen bieten diese Boards zuverlässige Leistung und hohe Stabilität. Egal ob Sie Gamer, Content Creator oder professioneller Anwender sind, diese Serien sind auf Ihre Bedürfnisse zugeschnitten und überzeugen durch hohe Verarbeitungsqualität und Unterstützung aktueller Technologien.

Gigabyte B550M DS3H AC R2 - Motherboard - micro ATX - Socket AM4 - AMD B550 Chipsatz - USB 3.2 Gen 1 - Gigabit LAN, Wi-Fi, Bluetooth - Onboard-Grafik

Das GIGABYTE B550M DS3H AC R2 basiert auf dem AMD-B550-Chipsatz und unterstützt AMD-Prozessoren für den Sockel AM4. Es verfügt über vier DDR4-Slots für bis zu 128 GB Arbeitsspeicher. Zur weiteren Ausstattung des GIGABYTE B550M DS3H AC R2 gehören ein PCIe-4.0-x16-Slot, ein PCIe-3.0-x16-Slot und ein PCIe-3.0-x1-Slot. Außerdem verfügt das GIGABYTE B550M DS3H AC R2 über 8-Kanal-Sound, eine Gigabit-LAN-Schnittstelle, vier SATA3-Anschlüsse, zwei M.2-Anschlüsse, WIFI 6, Bluetooth 5.0 und eine Reihe an USB Schnittstellen.
