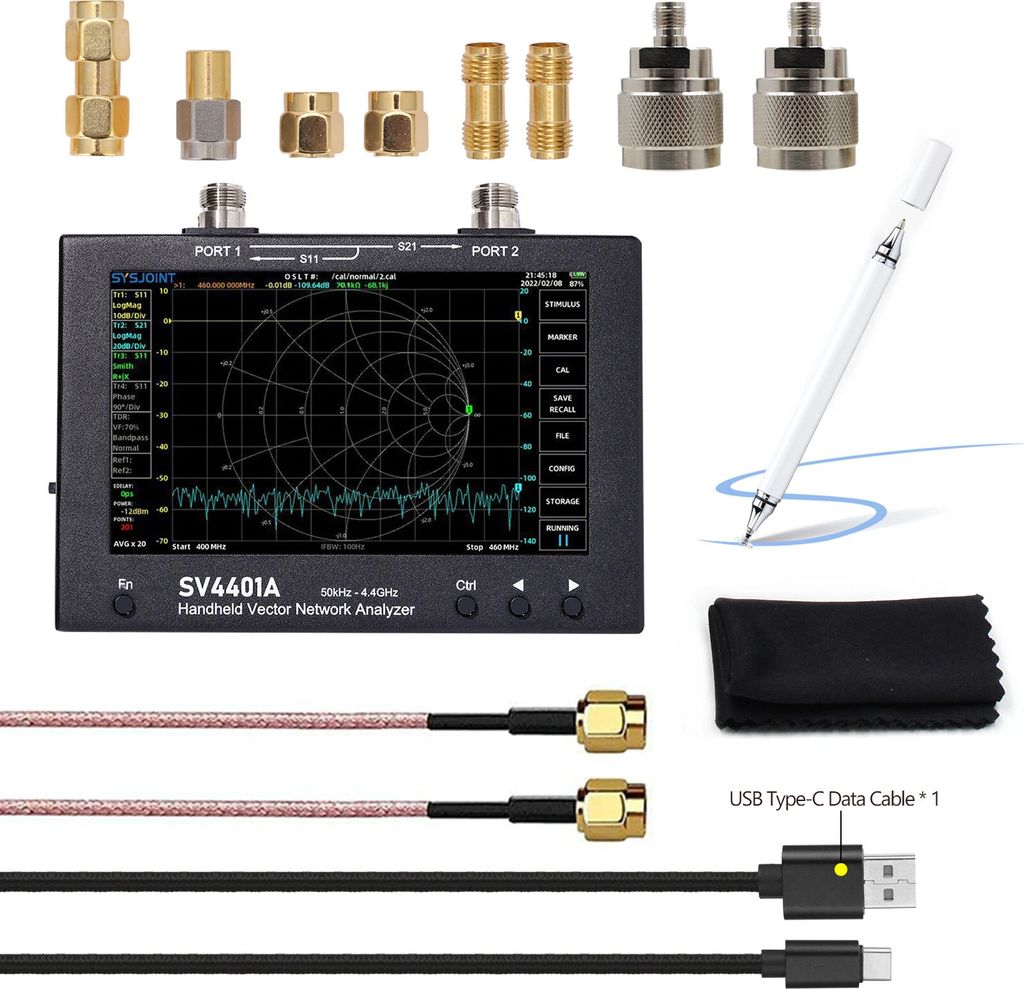

SV4401A Vektor-Netzwerkanalysator 50 kHz-4400 MHz, 7-Zoll Touchscreen, 100dB Dynamikbereich, hochpräziser NanoVNA für HF- und Antennenmessungen

SV4401A-Host x1

N auf SMA Adapter x2

SMA-Kalibrierungskit für Öffnung/Kurzschluss/Last x1

SMA-Doppelbuchse, gerader Adapter x2

SMA-Doppelbuchse, gerader Adapter x1

50 cm RG316-Kabel x2

USB Typ-C Datenkabel x1

1. Messfrequenzbereich: 50 kHz – 4400 MHz;

2. HF-Ausgangsleistung: einstellbar von -12 dBm bis -42 dBm (Schritte von 1 dB) (Fehler im gesamten Frequenzband: plus oder minus 1 dB);

3. Frequenzgenauigkeit: ±1ppm, ±5KHz >140MHz

4. S21 Dynamikbereich: 90 dB (unter 2 GHz), 75 dB (4,4 GHz) (25-facher Durchschnitt und 100 Hz IF sind eingeschaltet), wenn 100 Hz und 25-facher Durchschnitt eingeschaltet sind, können 100 dB Dynamik unter 1,3 GHz erreicht werden.

5.S11 Dynamikbereich: besser als 50 dB

6.2-Port-Rückflussdämpfung: 30 dB typ. (1,5 GHz), 20 dB min. (4,4 GHz)

7.USB-Schnittstelle: USB Typ-C Kommunikationsmodus: CDC (Seriell)

8. Anzahl der Kalibrierungspunkte: 101-1001 Punkte

9. Anzahl der Scanpunkte: 101-1001 Punkte

10. Anzeige der Spur: 7 Spuren

11. Markierung: 8 Markierungspunkte (die Markierungsleiste kann beliebig auf dem Bildschirm verschoben werden)

12. Einstellungen speichern: 12 (Schnellmenü) (nach dem Speichern kann es beim nächsten Start direkt aufgerufen werden, keine Neukalibrierung erforderlich, und die vor dem letzten Herunterfahren gespeicherten Parameter werden beim nächsten Start automatisch abgerufen, und die Funktion zum automatischen Speichern der Start- und Endfrequenzen wurde hinzugefügt, was für den nächsten Anruf praktisch ist.) Integrierte Dateispeicherung, im Prinzip können unbegrenzt viele Speichereinheiten gespeichert werden, abhängig von der Kapazität der TF-Karte.

13. Scangeschwindigkeit: ca. 400 Punkte/Sekunde

14. Es kann S-Parameter, Stehwellenverhältnis, SWR, Smith-Diagramm, Phasendiagramm, Gruppenverzögerung, TDR-Funktion usw. messen.

15. Bei Verwendung eines 7-Zoll-kapazitiven IPS-Touchscreens mit hoher Helligkeit liegt der Betrachtungswinkel des IPS TFT (1024 x 600) bei nahezu 180 ° und verursacht bei längerem Gebrauch keine Augenschmerzen (Zahlung)

16. Das Metallgehäuse dient zur effektiven Abschirmung elektromagnetischer Störungen, wodurch der Dynamikbereich des S21 innerhalb von 2 GHz über 100 dB liegt.

17. Kompaktes Design, Körpergröße 195 mm x 150 mm x 35 mm, klein und tragbar; Außenverpackungsgröße: 25 x 20 x 7 cm

18. Die Hochfrequenzschnittstelle ist L16-F (N-Buchse), was den Anschluss verschiedener DUTs erleichtert.

19. Die Standardkonfiguration verwendet zwei 18650-Batterien mit einer Gesamtkapazität von 6600 mAh und die Batterielebensdauer kann 4 Stunden erreichen; (Sie können sie modifizieren, um zwei 21700-Batteriehalter zu installieren, die Kapazität kann 10000 mAh erreichen und die Batterielebensdauer kann etwa 6 Stunden betragen.

20. Vollständiges Touchscreen-Design, unterstützt 4 Frontpanel-Tasten gleichzeitig, flexible und bequeme Bedienung;

21. Unterstützt chinesische und englische Menüs;

22. Unterstützt die Anpassung der Bildschirmhelligkeit;

23. Aktualisieren Sie die Firmware über eine virtuelle U-Disk. Es wird kein Programmierer benötigt und zum Aktualisieren der Firmware kann nur ein USB-Kabel verwendet werden.

22. Erweitern Sie eine USB-Stromausgangsschnittstelle, 5 V/1 A-Ausgang (kann als Powerbank verwendet werden);

24. Durch die Verwendung eines Hochstrom-Lade-IC mit 2 A ist die Ladezeit kürzer.

25. Unterstützt den Host-Computer, Sie können den Computer als Anzeige-Bedienschnittstelle verwenden.

26. Nettogewicht: 1160 Gramm,

27. Gesamtgewicht der Außenverpackung: 1590 Gramm.

28. Unterstützen Sie Screenshots und laden Sie Screenshots auf den Computer hoch.

Verbinden Sie den Computer mit einem Datenkabel, halten Sie Strg gedrückt und schalten Sie ihn ein. Klicken Sie auf die Udisk von Yawang. Auf dem Computer wird ein USB-Flash-Laufwerk angezeigt. Kopieren Sie die Upgrade-Datei auf das USB-Flash-Laufwerk. Überschreiben Sie die Originaldatei. Fahren Sie den Computer herunter. Halten Sie Strg gedrückt, um das Dialogfeld einzuschalten.iStarten Sie das Programm, klicken Sie auf „Upgrade“, warten Sie, bis der Vorgang abgeschlossen ist, fahren Sie das Programm herunter und starten Sie es neu.
