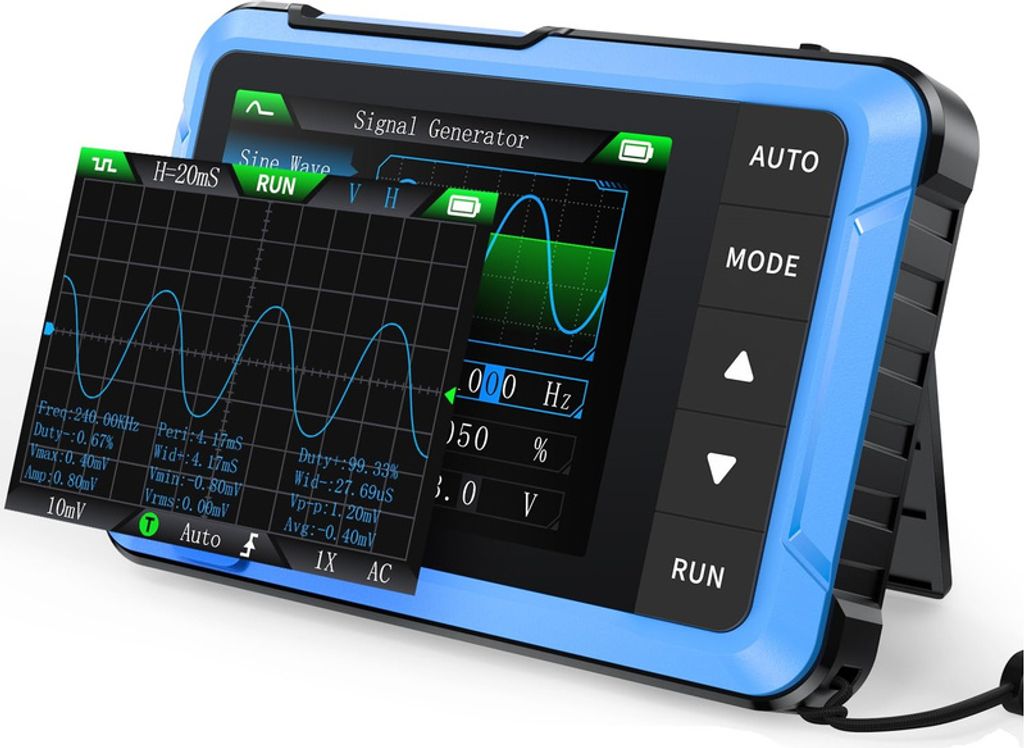

FNIRSI DSO510 digitales Taschen-Oszilloskop und Signalgenerator, 10 MHz

FNIRSI DSO510 ist ein Taschen-Digitaloszilloskop kombiniert mit einem Signalgenerator, das eine breite Palette von Funktionen zur Analyse und zum Testen elektronischer Schaltungen bietet. Dank seines kompakten Designs, der einfachen Bedienung und der hohen Leistung ist es das ideale Werkzeug für Profis und Hobbyanwender im Bereich der Elektronik.
Es eignet sich hervorragend für ein breites Spektrum an Anwendungen, von grundlegenden Messungen bis hin zur fortgeschrittenen Analyse.

Dieses Oszilloskop bietet eine Bandbreite von 10 MHz und eine Abtastrate von 48 MS/s, was präzise Messungen und Signalanalysen ermöglicht. Mit einer Zeitbasis, die von 50 ns bis 20 s einstellbar ist, und einer maximalen messbaren Spannung von 400 V, bewältigt es eine Vielzahl von Anwendungen, einschließlich Wartung, Entwicklung und Ausbildung. Dank des integrierten DDS-Signalgenerators, der bis zu 13 Wellenformty­pen mit einer Frequenz von bis zu 50 kHz unterstützt, können Sie verschiedene elektronische Schaltungen effizient simulieren.

Das 2,8"-Display mit einer Auflösung von 320×240 Pixeln bietet eine klare und übersichtliche Darstellung der gemessenen Signale.
Die Funktion zur automatischen Parametereinste­llung mit nur einer Taste (AUTO) vereinfacht die Bedienung und spart Zeit beim Messen. Weitere nützliche Funktionen sind Anhalten, Verschieben, Speichern von Wellenformen und Bildexport, was eine detaillierte Signalanalyse und eine einfache Datenverwaltung ermöglicht.

Das Aufladen erfolgt unkompliziert über den modernen USB-C-Anschluss, der auch für den Anschluss des Geräts an einen Computer genutzt werden kann.

Dieses Oszilloskop bietet drei Trigger-Modi (Single, Normal und Auto) und unterstützt die Analyse sowohl periodischer analoger als auch nicht-periodischer digitaler Signale. Dank seines geringen Gewichts und der kompakten Abmessungen ist es das ideale Werkzeug für den mobilen Einsatz, was sowohl Techniker im Außendienst als auch Studenten bei Laborarbeiten zu schätzen wissen.

Vlastnosti:

• Kombination aus Oszilloskop und Signalgenerator, ermöglicht nicht nur präzise Signalmessungen, sondern auch deren Generierung (bis zu 13 Wellenformtypen) mit einer Frequenz bis zu 50 kHz, was ideal für Tests und Simulationen elektronischer Schaltungen ist.
• Kompaktes und tragbares Design, dank der geringen Abmessungen und des niedrigen Gewichts ideal für die Arbeit im Außendienst, wobei der integrierte Akku bis zu 4 Stunden Betrieb pro Ladung ermöglicht.
• Einfache Bedienung und schnelle Einrichtung, die Ein-Tasten-AUTO-Funktion und intuitive Bedienelemente erleichtern schnelle und effiziente Messungen, was sowohl Profis als auch Anfänger schätzen werden.
• Anschlussmöglichke­iten und Datenaustausch, der USB-C-Port ermöglicht den einfachen Datentransfer zum Computer, das Teilen gespeicherter Wellenformen und Firmware-Updates, was die Flexibilität bei der Arbeit erhöht.

Technické parametry
Allgemein

• Display: 2,8" LCD mit einer Auflösung von 320×240 Pixeln
• Stromversorgung: integrierter Lithium-Ionen-Akku 1000 mAh, Laufzeit bis zu 4 Stunden, Aufladen über USB-C (5V/1A)
• Ladevorgang: 5V / 1 A
• Abmessungen: 99 × 68,3 × 19,5 mm
• Gewicht: 104 g

Oszilloskop:

• Anzahl der Kanäle: 1
• Bandbreite: 10 MHz
• Abtastrate: 48 MS/s
• Zeitbasis: 50 ns/div bis 20 s/div (1–2–5 Schritte)
• Vertikale Empfindlichkeit: 10 mV/div bis 20 V/div (1–2–5 Schritte)
• Maximale Eingangsspannung: 1X-Sonde: ±40 V (Vpp: 80 V), 10X-Sonde: ±400 V (Vpp: 800 V)
• Trigger-Modi: Automatisch, Normal, Single
• Trigger-Flanke: steigend/fallend
• Kopplungsart: AC/DC

Signalgenerator:

• Wellenformtypen: Sinus, Rechteck, Sägezahn, Halbwelle, Vollwelle, Treppe, inverse Treppe, exponentieller Anstieg, exponentieller Abfall, Gleichspannun­gssignal, Multiton, Sink-Puls, Lorentz-Welle
• Frequenzbereich: 0–50 kHz
• Ausgangsamplitude: 0,1–3,0 V
• Tastverhältnis: 0–100 % (für Rechteck- und Sägezahnwellen)

Weitere Funktionen:

• Sprachen: Chinesisch, Englisch, Russisch, Japanisch, Spanisch, Portugiesisch, Deutsch, Koreanisch
• Automatische Einstellung: AUTO-Funktion zur schnellen Anzeige des gemessenen Signals
• Datenspeicherung und Export: Möglichkeit zum Speichern von Wellenformen und zum Exportieren von Bildern über USB-C
• USB-Sharing-Unterstützung: ermöglicht einfachen Datentransfer zum Computer
