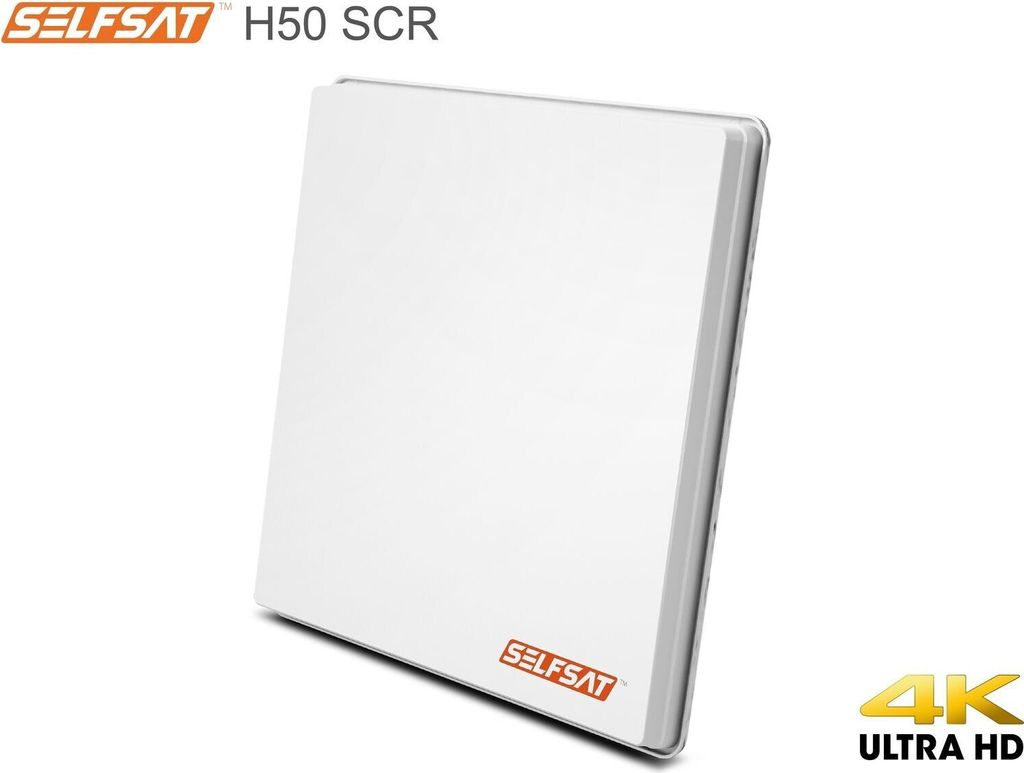

Selfsat H50SCR Unicable Antenne incl. 2 Legacy Ausgängen 6 Teilnehmer

Selfsat H50SCR Unicable  Antenne incl. 2 Legacy Ausgängen 6 Teilnehmer

• Selfsat H50SCR  mit einem Unicable LNB ( SCR-LNB kompatibel zu  EN50494 )

• 1 SCR Ausgang für bis zu 4 JESS taugliche Geräte

• 2 Legacy Ausgänge für konventionelle Receiver

• 4 SCR Frequenzen zu EN50494

• Vereinfacht die Montage komplexer Verteilungen im Haus - dadurch Einsparung an Material- und Arbeitskosten.

• Modernes, Flaches Design

• Alle Halterungsvarianten im Lieferumfang

Hinweis zur Ausrichtung: Die Antenne reagiert bei Benutzung eines Satellitenmessgerätes wie eine konventionelle Satantenne ( Single LNB). Es ist kein spezielles Messgerät zum Ausrichten der Antenne nötig.

Technische Daten (SatCR - Ausgang):

• Ausgang SatCR Kanäle: 1210, 1420, 1680, 2040 MHz

• Konversionsgewinn außerhalb der AGC: 60dB (Min.)

• Gewinn Variation: 7.5dB P -P (Max.)

• IF AGC Ausgangssoll Stufe im CW Modus: -32-17dBm

• Kontrolsignal: CENELEC EN-50494

Technische Daten (Legacy - Ausgang):

• Ausgang IF (Legacy): 950-2150 MHz

• Konversionsgewinn außerhalb der AGC: 55dB (Min.)

• Gewinn Variation: 7.5dB P -P (Max.)

• IF AGC Ausgangssoll Stufe im CW Modus: -1625dBm

• Kontrollsignal:

1) Polarisationsumschaltung: DiSEqC Signal 10.514V (vertikal) / 1621V (horizontal)

2) Band-Umschaltung: Low Band: 0kHz / High Band: 22kHz ±4kHz

Im Lieferumfang enthalten:

• SELFSAT H50SCR  Unicable Satellitenantenne

• Unicable LNB für bis zu 6Teilnehmer

• 2x Legacy Ausgang

• Masthalterung mit Befestigungsschelle

• Wandhalterung

• Aufbauanleitung

• Schraubensatz

• Werkzeug
