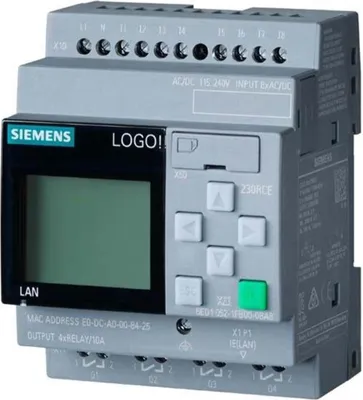

Siemens Dig.Industr. LOGO! 230RCE 6ED1052-1FB08-0BA2
Hersteller:Siemens Dig.Industr.
Bezeichnung:LOGO! 230RCE
Typ:6ED1052-1FB08-0BA2
Versorgungsspannung bei AC 50 Hz:85..265 V
Versorgungsspannung bei AC 60 Hz:85..265 V
Versorgungsspannung bei DC:100..253 V
Spannungsart der Versorgungsspannung:AC/DC
Schaltstrom:10 A
Anzahl der digitalen Eingänge:8
Anzahl der digitalen Ausgänge:4
Mit Relaisausgang:ja
Anzahl der HW-Schnittstellen Industrial Ethernet:1
Mit optischer Schnittstelle:nein
Unterstützt Protokoll für EtherCAT:nein
Unterstützt Protokoll für TCP/IP:ja
Unterstützt Protokoll für PROFIBUS:nein
Unterstützt Protokoll für CAN:nein
Unterstützt Protokoll für INTERBUS:nein
Unterstützt Protokoll für ASI:nein
Unterstützt Protokoll für KNX:nein
Unterstützt Protokoll für MODBUS:nein
Unterstützt Protokoll für Data-Highway:nein
Unterstützt Protokoll für DeviceNet:nein
Unterstützt Protokoll für SUCONET:nein
Unterstützt Protokoll für LON:ja
Unterstützt Protokoll für PROFINET IO:nein
Unterstützt Protokoll für PROFINET CBA:nein
Unterstützt Protokoll für SERCOS:nein
Unterstützt Protokoll für Foundation Fieldbus:nein
Unterstützt Protokoll für EtherNet/IP:nein
Unterstützt Protokoll für AS-Interface Safety at Work:nein
Unterstützt Protokoll für DeviceNet Safety:nein
Unterstützt Protokoll für INTERBUS-Safety:nein
Unterstützt Protokoll für PROFIsafe:nein
Unterstützt Protokoll für SafetyBUS p:nein
Unterstützt Protokoll für sonstige Bussysteme:nein
Funkstandard Bluetooth:nein
Funkstandard WLAN 802.11:nein
Funkstandard GPRS:nein
Funkstandard GSM:nein
Funkstandard UMTS:nein
IO-Link Master:nein
Redundanzfähigkeit:nein
Mit Display:ja
Schutzart (IP):IP20
Grundgerät:ja
Erweiterbar:ja
Erweiterungsgerät:nein
Mit Zeitschaltuhr:ja
Tragschienenmontage möglich:ja
Wand-/Direktmontage möglich:ja
Fronteinbau möglich:ja
Rack-Montage möglich:nein
Geeignet für Sicherheitsfunktionen:nein
Zugehöriges Betriebsmittel (Ex ia):nein
Zugehöriges Betriebsmittel (Ex ib):nein
Explosionsschutz-Kategorie für Gas:ohne
Explosionsschutz-Kategorie für Staub:ohne
Breite:71,5 mm
Höhe:90 mm
Tiefe:60 mm
Siemens Dig.Industr. LOGO! 230RCE 6ED1052-1FB08-0BA2: weitere Details
Geliefert wird: Siemens Dig.Industr. LOGO! 230RCE 6ED1052-1FB08-0BA2, Verpackungseinheit: 1 Stk., EAN: 4034106034436
Einleitung Das Siemens Logikmodul LOGO! 230RCE ist eine kompakte Steuerungslösung für einfache Automatisierungsaufgaben in verschiedenen Anwendungsbereichen.
Eigenschaften - Kompaktes Logikmodul mit 72 mm Einbaubreite - 8 digitale Eingänge und 4 digitale Ausgänge integriert - Modular erweiterbar auf bis zu 24 digitale Eingänge und 20 digitale Ausgänge - Integrierte Ethernet-Schnittstelle für Kommunikation mit bis zu neun LOGO! 8 Modulen oder SIMATIC S7 Systemen - Integrierter Webserver zur Überwachung und Steuerung über WLAN oder Internet - Benutzerdefinierbare Web-Seiten ohne HTML-Kenntnisse erstellbar - Unterstützung von Cloud-Anbindung und MQTT in allen LOGO! 8.4 Grundgeräten - Kompatibel mit Standard microSD-Karten für LOGO! Soft Comfort ab Version 8.4 - Vielfältige integrierte Funktionen wie Stromstoßrelais, Treppenhausautomat, Hilfsschütz und Zeitrelais - Erweiterbar mit Zusatzmodulen für GSM-, GPS-Kommunikation und KNX-Gebäudeleitsystem - Verfügbar mit Transistor- oder Relaisausgängen bis 10 A Bemessungsstrom - Möglichkeit zur Erweiterung mit externem Textdisplay mit wählbarer Hintergrundfarbe - Diverse Powermodule für Stromversorgung erhältlich
Lieferumfang - 1 x Logikmodul LOGO! 230RCE 6ED1052-1FB08-0BA2
Bitte beachte: Dekoration nicht im Lieferumfang enthalten.
- Eingebautes Display:
- Ja
- Internationale Schutzart (IP-Code):
- IP20
- DC input Spannung:
- 100-253 V
- Konformitätsbescheinigungen:
- Höhe:
- 90 mm
- Verpackungsbreite:
- 81 mm
- Verpackungstiefe:
- 93 mm
- Verpackungshöhe:
- 73 mm
- Paketgewicht:
- 274 g
- Ausziehbar:
- Ja
- LON-Protokollunterstützung:
- Ja
- TCP/IP-Protokollunterstützung:
- Ja
- Anzahl der Industrial-Ethernet-Schnittstellen:
- 1
- Anzahl der USB-Schnittstellen:
- 0
- Anzahl der RS-485-Schnittstellen:
- 0
- Anzahl der RS-422-Schnittstellen:
- 0
- Anzahl der RS-232-Schnittstellen:
- 0
- Anzahl der PROFINET-Schnittstellen:
- 0
- Anzahl der seriellen TTY-Schnittstellen:
- 0
- Anzahl der sonstigen Schnittstellen:
- 0
- Versorgungsspannungsart:
- AC/DC
- Anzahl der digitalen Eingänge:
- 8
- Versorgungsspannung (DC):
- 100 - 253 V
- Anzahl der analogen Eingänge:
- 0
- Anzahl der Analogausgänge:
- 0
- Anzahl der digitalen Ausgänge:
- 4
- Geeignet für Schienenmontage:
- Ja
- Wand-/Direktmontage:
- Ja
- Frontseitiger Einbau möglich:
- Ja
- Number of wireless hardware interfaces:
- 0
- Mindestbestellmenge:
- 1 Stück(e)
- Number of parallel interfaces:
- 0
- Base unit:
- Ja
- Versorgungsspannung (AC 50 Hz):
- 85-265 V
- Versorgungsspannung (AC 60 Hz):
- 85-265 V
- Switching current:
- 10 A
- Time switch clock:
- Ja
- Relay output:
- Ja
- Maximale Bestellmenge:
- 1 Stück(e)
- Explosionsschutzkategorie für Staub:
- None
- Explosionsschutzkategorie für Gase:
- None
LOGO! 230RCE, Logikmodul, Displ. SV/E/A: 115V/230V/Relais, 8 DE/4 DA, SP. 400 Blöcke, modular erweiterbar, Ethernet, integr. Web-Server, Datalog, benutzerdefinierte Web-Seiten, Standard microSD-Karte für LOGO! Soft Comfort ab V8.4, ältere Projekte ablauffähig Cloud Anbindung, MQTT in allen LOGO! 8.4 Grundgeräten.
Technische Details:| Name | Wert |
|---|
| Hersteller Artikelnummer | 6ED1052-1FB08-0BA2 |
| Type | LOGO! 230RCE |
| Mit optischer Schnittstelle | nein |
| Versorgungsspannung bei DC | 100 bis 253 V |
| Versorgungsspannung AC 60 Hz | 85 bis 265 V |
| Unterstützt Protokoll für LON | ja |
| Anzahl der HW-Schnittstellen Industrial Ethernet | 1 |
| Erweiterbar | ja |
| Versorgungsspannung AC 50 Hz | 85 bis 265 V |
| Höhe | 90 mm |
| Schutzart (IP) | IP20 |
| Unterstützt Protokoll für TCP/IP | ja |
| Erweiterungsgerät | nein |
| Grundgerät | ja |
| Mit Relaisausgang | ja |
| Tiefe | 60 mm |
| Anzahl der digitalen Eingänge | 8 |
| Wand-/Direktmontage möglich | ja |
| Schaltstrom | 10 A |
| Breite | 71,5 mm |
| Geeignet für Tragschienenmontage | ja |
| Explosionsschutz-Kategorie für Staub | ohne |
| Fronteinbau möglich | ja |
| Redundanzfähigkeit | nein |
| Mit Display | ja |
| Spannungsart der Versorgungsspannung | AC/DC |
| Explosionsschutz-Kategorie für Gas | ohne |
| Anzahl der digitalen Ausgänge | 4 |
Produktbeschreibung - LOGO! 230RCE
Produktbeschreibung
Scope of
Beschreibung: LOGO! 230RCE, Logikmodul, Display. SV/E/A: 115V/230V/Relais, 8 DE/4 DA. Modular erweiterbar, Ethernet, integrierter Web-Server, Datalog, benutzerdefinierte Web-Seiten, Standard microSD-Karte für LOGO! Soft Comfort ab V8.4. Ältere Projekte ablauffähig. Cloud-Anbindung, MQTT in allen LOGO! 8.4 Grundgeräten. LOGO! 8 Grundgeräte mit 8 digitalen Ein- und 4 digitalen Ausgängen, Einbaubreite von 72 mm. Schaltprogramme einfach am PC erstellbar und simulierbar. Integrierte Ethernet-Schnittstelle für Kommunikation bis zu neun LOGO! 8 Modulen oder SIMATIC S7 Systemen. Webserver zur Überwachung und Steuerung über WLAN oder Internet. Webseiten können ohne HTML-Kenntnisse gestaltet werden. Zusatzmodule ermöglichen GSM-/GPS-Kommunikation und KNX-Systemeinbindung. LOGO! 8 mit und ohne Anzeigen, für verschiedene Eingangsspannungen, mit Transistor- oder Relaisausgängen (bis 10 A). Erweiterbar mit Modulen auf bis zu 24 DI / 20 DQ (8 AI / 8 AQ). Cloud-Kommunikation integriert. Erweiterbar um externes Textdisplay. Diverse LOGO! Powermodule zur Stromversorgung verfügbar.
Features
Acht Grundgeräte für alle Spannungen, mit großem Display oder ohne Display
Kompatibel mit aktuellen Erweiterungsmodulen
Versenden von s
Unterstützung zusätzlicher Cloud-Dienste durch eine offene MQTT-Kommunikation
Performance Verbesserungen beim Zugriff auf Web-Server
Technische Merkmale
Gang-Reserve (typ.): 480
Typ: 6ED1052-1FB08-0BA2
Kurzschluss-Schutz: Nein
Min. Umgebungstemperatur: -20
Max. Umgebungstemperatur: +55
Funk-Entstörung: Nach EN 55011 (Grenzwertklasse B)
Montageart (Details): Auf Hutschiene 35 mm, 4 Teilungseinheiten breit
: UL-Zulassung · FM-Zulassung · VDE 0631 · IEC 61131
Abm.: (L x B) 90 mm x 71.50 mm
Display: Ja
Anzahl Eingänge max.: 8
Anzahl Ausgänge max.: 4
Anzahl Relais Ausgänge max.: 4
Betriebsspannung: 115
Betriebsspannung min.: 100
Betriebsspannungsbereich: 100 - 253 V/DC
Betriebsspannung max.: 253
Breite: 71.5
Höhe: 90
Tiefe: 60
Schaltstrom: 10
Anzahl der digitalen Eingänge: 8
Anzahl der digitalen Ausgänge: 4
Anzahl der analogen Eingänge: 0
Anzahl der analogen Ausgänge: 0
Spannungsart der Versorgungsspannung: AC/DC
Anzahl der HW-Schnittstellen Industrial Ethernet: 1
Schutzart (IP): IP20
Produkt-Art: SPS-Steuerungsmodul
LOGO! 230RCE,Logikmodul, Displ. SV/E/A: 115V/230V/Relais, 8 DE/4 DA, SP. 400 Blöcke, modular erweiterbar, Ethernet, integr. Web-Server, Datalog, benutzerdefinierte Web-Seiten, Standard microSD-Karte für LOGO! Soft Comfort ab V8.4, ältere Projekte ablauffähig Cloud Anbindung, MQTT in allen LOGO! 8.4 Grundgeräten Die LOGO! 8 Grundgeräte mit 8 digitalen Ein- und 4 digitalen Ausgängen und ihrer geringen Einbaubreite von 72 mm haben viele bekannte Funktionen (Stromstoßrelais, Treppenhausautomat, Hilfsschütz, Zeitrelais etc.) integriert, die vielfältig miteinander kombiniert werden können. Schaltprogramme können einfach am PC erstellt und simuliert werden. Die jeweils integrierte Ethernet-Schnittstelle erlaubt die Kommunikation von bis zu neun LOGO! 8 Modulen bzw. SIMATIC S7 Systemen. Mit dem ebenfalls integrierten Webserver können angeschlossene Verbraucher über WLAN bzw. Internet überwacht und gesteuert werden. Dabei können die Webseiten vom Anwender selbst gestaltet werden, auch ohne HTML-Kenntnisse. Über Zusatzmodule ist GSM- bzw. GPS-Kommunikation sowie die Einbindung in ein KNX-Gebäudeleitsystem möglich. LOGO! 8 Grundgeräte sind mit und ohne Anzeigen für verschiedene Eingangsspannungen sowie mit Transistor- oder Relaisausgängen verfügbar (bis 10 A Bemessungsstrom). Erweiterbar mit zusätzlichen Modulen auf bis zu 24DI / 20 DQ (8 AI / 8 AQ). Cloud-Kommunikation integriert. LOGO! 8 lässt sich auch um ein externes Textdisplay für aussagekräftige Meldungen im Klartext erweitern. Die Hintergrundfarbe ist für optische Hervorhebungen wählbar. Diverse LOGO! Powermodule zur Stromversorgung sind ebenfalls verfügbar.
