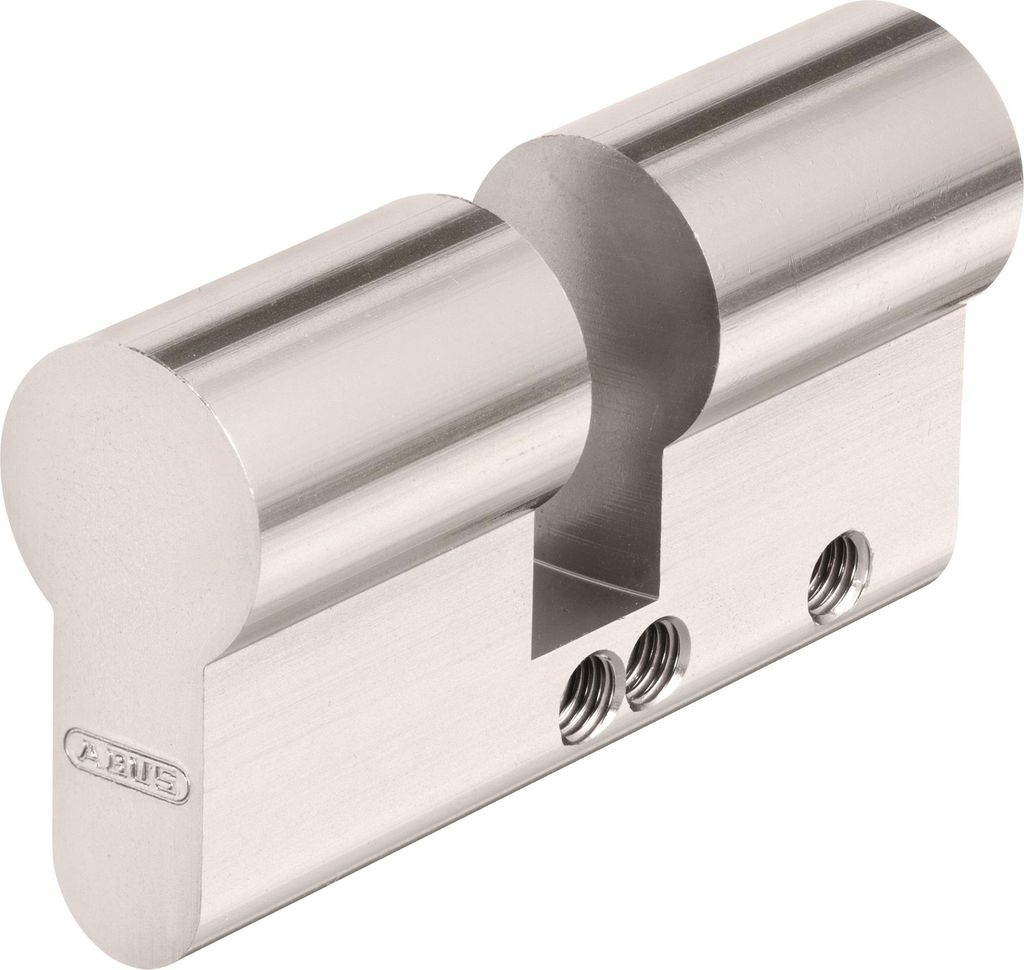

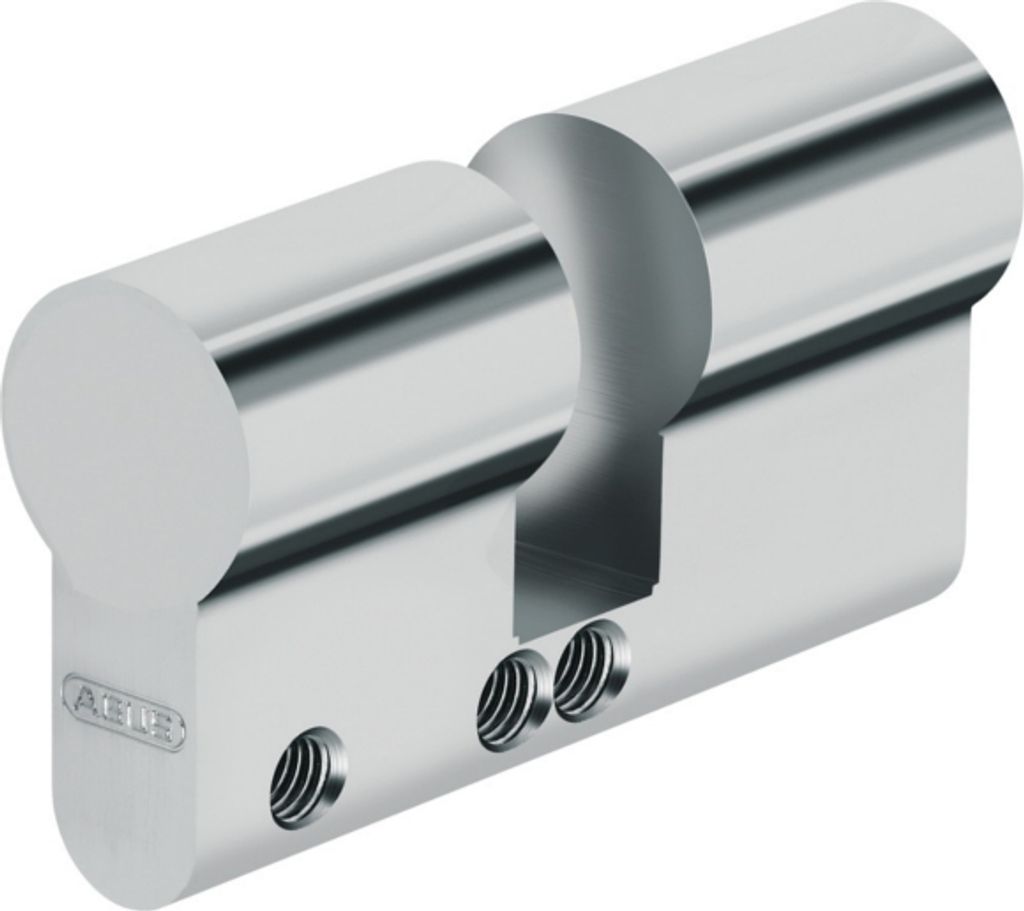

ABUS Blindzylinder TITALIUM (Zylinderlänge: 60 mm) Zylinderlänge: 60 mm

• Vollbauweise aus Titalium (nicht Modular verlängerbar)
• Zylinder ab 60 mm erfüllen die Anforderungen entsprechend der DIN EN 1303:2015-08 Anhang A, Klasse B und sind somit für den Einsatz in Feuerschutz-/Rauchschutztüren geeignet
• Innen+Außenlängen & die damit nötige Profilzylinder-Gesamtlänge finden sie in der Tabelle
• 1-9 Stulpschraubbohrungen zum Festlegen der Längenkombination - passend für alle Türen (siehe detailierte Liste)
• Oberfläche: Nickel
• inkl. Stulpschraube



	Gesamtlänge und mögliche Kombinationen
1 Stulpschraubbohrung	35 mm: 10/25 40 mm: 10/30 45 mm: 10/35
2 Stulpschraubbohrungen	50 mm: 10/40, 25/25 55 mm: 10/45, 25/30
3 Stulpschraubbohrungen	60 mm: 10/50, 25/35, 30/30 65 mm: 10/55, 25/40, 30/35
4 Stulpschraubbohrungen	70 mm: 10/60, 25/45, 30/40, 35/35 75 mm: 10/65, 25/50, 30/45, 35/40
5 Stulpschraubbohrungen	80 mm: 10/70, 25/55, 30/50, 35/45, 40/40 85 mm: 10/75, 25/60, 30/55, 35/50, 40/45
6 Stulpschraubbohrungen	90 mm: 10/80, 25/65, 30/60, 35/55, 40/50, 45/45 95 mm: 10/85, 25/70, 30/65, 35/60, 40/55, 45/50
7 Stulpschraubbohrungen	100 mm: 10/90, 25/75, 30/70, 35/65, 40/60, 45/55, 50/50 105 mm: 10/95, 25/80, 30/75, 35/70, 40/65, 45/60, 50/55
8 Stulpschraubbohrungen	110 mm: 10/100, 25/85, 30/80, 35/75, 40/70, 45/65, 50/60, 55/55 115 mm: 10/105, 25/90, 30/85, 35/80, 40/75, 45/70, 50/65, 55/60
9 Stulpschraubbohrungen	120 mm: 10/110, 25/95, 30/90, 35/85, 40/80, 45/75, 50/70, 55/65, 60/60

Abus Blindzylinder TI in verschiedenen Größen wählbar

Beschreibung:

Produktvorteile

    Blindzylinder für Durchgangstüren, Brandschutztüren und Fluchttüren
    Einbau des Blindzylinders in diversen Längenvarianten durch 3 Schraubenbohrungen
    leicht und trotzdem robust

FÜR FEUERSCHUTZ-, BRANDSCHUTZ- UND VERBINDUNGSTÜREN

Unser TITALIUM-Blindzylinder für Türen, die nicht abgeschlossen werden dürfen oder sollen.

Feuerschutz-, Brandschutz- und Rauchschutztüren sowie verschiedene Verbindungs- und Fluchttüren dürfen oder sollen oftmals nicht abgeschlossen werden, sodass zum Beispiel im Notfall ein Weg nach draußen möglich ist. Für solche Türen haben wir unseren TITALIUM Blindzylinder im Portfolio. Er wird wie ein regulärer Türzylinder in solche Türen eingebaut, verfügt aber nicht über ein Schließsystem.

Einsatz und Anwendung:

• Für Türen mit PZ-Lochung, die nicht verriegelt werden sollen/dürfen
• Zylinder ab 60 mm erfüllen die Anforderungen entsprechend der DIN EN 1303:2015-08 Anhang A, Klasse B und sind somit für den Einsatz in Feuerschutz-/Rauchschutztüren geeignet.
• Aufteilungen10/50, 25/35, 30/30

Technologie:

Fr Tren mit PZ-Lochung, die nicht verriegelt werden sollen/drfen

Blindzylinder in einem umfangreichen Lngensortiment verfgbar

18 Gesamtlngen von 35-120 mm fr insgesamt 82 Lngenvariationen

Zylinder ab 60 mm erfllen die Anforderungen entsprechend der DIN EN 1303:2015-08 Anhang A, Klasse B und sind somit fr den Einsatz in Feuerschutz-/Rauchschutztren geeignet.

Mehrere Stulpschraubenbohrungen ermglichen den Einbau des Blindzylinders in diversen Lngenvariationen (z.B. 60 mm Gesamtlnge = 10/50, 25/35, 30/30)

Inkl. Stulpschraube M5x83

Weitere technische Eigenschaften:
Ausfhrung: 10/50, 25/35, 30/30

Abus Blindzylinder TI 60mm Der ABUS Blindzylinder TI ist die ideale Lösung für Türen mit PZ-Lochung, die nicht abgeschlossen werden sollen oder dürfen. Hergestellt aus Titalium-Spezialaluminium, kombiniert er Robustheit mit geringem Gewicht und bietet eine optisch ansprechende Abdeckung der Zylinderöffnung. Universell einsetzbar für Türen mit PZ-Lochung Gefertigt aus leichter und robuster Titalium-Aluminium-Speziallegierung Geeignet für Feuerschutz-/Rauchschutztüren (T90) ab 60mm Gesamtlänge gemäß DIN EN 1303 Klasse B Mehrere Stulpschraubenbohrungen ermöglichen flexible Einbaulängenvarianten Einfacher Austausch gegen einen normalen Profilzylinder möglich Der Blindzylinder eignet sich besonders für Durchgangstüren ohne Schließfunktion und verhindert bei Feuerschutztüren das Durchziehen von Brandrauch. Die variable Einbaulänge durch mehrere Schraubenbohrungen (z.B. 60 mm Gesamtlänge = 10/50, 25/35, 30/30) und die inkludierte Stulpschraube M5x80 erleichtern die Montage. Er kann jederzeit durch einen normalen Zylinder ersetzt werden, wodurch vorhandene Türen und Einsteckschlösser weiterhin nutzbar bleiben.
