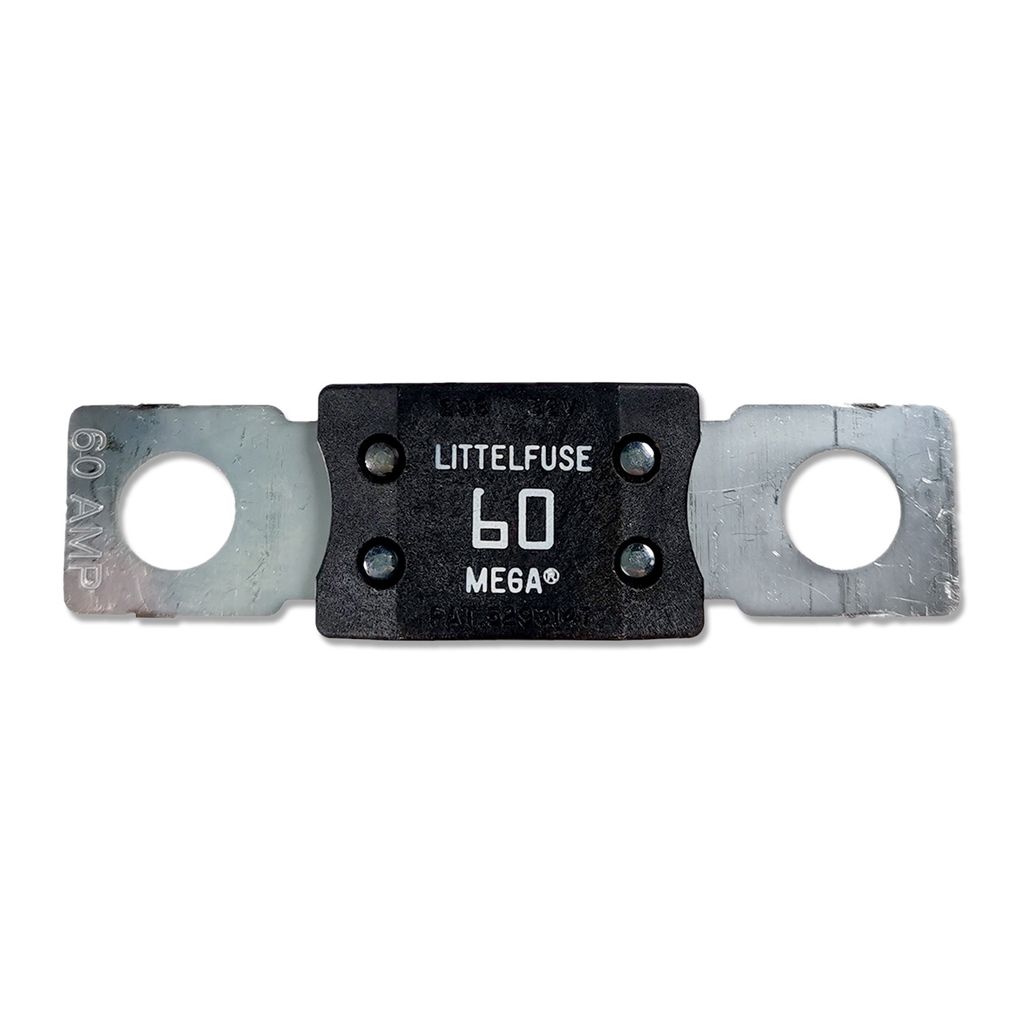

MEGA Sicherung 60A 12V 24V träge M8 Batteriesicherung | Littelfuse

Die 60A MEGA Sicherung von Littelfuse schützt Batterie-, Lade- und Hauptleitungen in 12V- und 24V-Gleichstromsystemen vor Überstrom und Kurzschluss. Die verschraubte Streifensicherung mit M8-Anschluss und 50,8 mm Lochabstand passt in gängige MEGA-Sicherungshalter und ist für Fahrzeuge, Wohnmobile, Boote, Solaranlagen und Maschinen ausgelegt.

Littelfuse gibt für die Baureihe ein Ausschaltvermögen von 2.000 A bei 32 V DC an.

Das Auslöseverhalten ist über den ganzen Lastbereich spezifiziert: bei Nennstrom löst die Sicherung frühestens nach 14.400 s aus, bei 135 % Nennstrom zwischen 120 s und 1.800 s, bei 200 % zwischen 1 s und 15 s und bei 600 % zwischen 0,1 s und 1 s.

Technische Daten:

• Hersteller: Littelfuse
• Herstellernummer: 0298060.ZXB
• Serie: MEGA® (298)
• Typ: MEGA Sicherung, Hochstromsicherung, Streifensicherung, Batteriesicherung, KFZ Sicherung, Schraubsicherung
• Nennstrom: 60 A
• Nennspannung: 32 V DC
• Geeignet für: 12V- und 24V-Gleichstromsysteme
• Auslösecharakteristik: träge
• Ausschaltvermögen: 2.000 A bei 32 V DC
• Spannungsabfall: ca. 119 mV
• Kaltwiderstand: ca. 1,504 mΩ
• i²t-Wert: ca. 21.000 A²s
• Stromart: Gleichstrom DC
• Gehäusematerial: Polyphthalamid (PPA-GF33HS)
• Kontaktmaterial: Kupfer
• Kontaktbeschichtung: versilbert
• Befestigung: 2 × M8
• Bohrungsdurchmesser: ca. 8,64 mm
• Lochabstand: ca. 50,8 mm
• Abmessungen (L×B×H): ca. 68,58 × 19,05 × 9,9 mm
• Anzugsdrehmoment: 12 bis 18 Nm
• Temperaturbereich: -40 °C bis +125 °C
• Norm: nicht in ISO 8820-5 gelistet

Was diese MEGA Sicherung auszeichnet:

• 60A Hochstromabsicherung: für entsprechend dimensionierte Batterie-, Lade- und Hauptleitungen
• 2.000 A Ausschaltvermögen: zur sicheren Unterbrechung hoher Fehlerströme innerhalb der spezifizierten Einsatzbedingungen
• Herstellerdaten je Wert: Spannungsabfall ca. 119 mV, Kaltwiderstand ca. 1,504 mΩ, i²t ca. 21.000 A²s
• Für 12V und 24V: einsetzbar in Gleichstromsystemen bis maximal 32 V DC
• M8-Schraubanschluss: belastbare Verbindung, Anzugsdrehmoment 12 bis 18 Nm
• 50,8 mm Lochabstand: passend für gängige MEGA-Sicherungshalter
• Kontakte versilbert: Kupfer als Kontaktmaterial
• PPA-GF33HS-Gehäuse: glasfaserverstärkt, von -40 °C bis +125 °C

Typische Einsatzbereiche:

• Batterie und Lichtmaschine: Absicherung von Haupt- und Ladeleitungen
• Zweitbatterie: Versorgungsleitungen und Verbindungen zu Stromverteilern
• Wohnmobil und Camper: Bordelektrik, Ladebooster, Wechselrichter und Kompressoren
• Car-HiFi: Endstufen, Leistungsverstärker und zentrale Stromverteiler
• Lkw und Nutzfahrzeuge: 24V-Bordnetze, Zusatzgeräte und Versorgungsleitungen
• Boot und Marine: Bordnetz, Batterieverteilung und elektrische Verbraucher
• Solar und Speicher: Niedervolt-Batteriestromkreise und DC-Verteilungen

Beschreibung:

Die MEGA-Sicherung von Littelfuse ist für die Absicherung schwerer Leitungen gemacht, bei denen Flachstecksicherungen weder von der Stromstärke noch von der Anschlussart her in Frage kommen. Sie wird mit zwei M8-Schraubanschlüssen befestigt und sitzt damit auch bei großen Querschnitten dauerhaft fest.

Mit einer maximalen Betriebsspannung von 32 V DC eignet sie sich für 12V- und 24V-Bordnetze. Typische Anwendungen sind Hauptleitungen ab der Batterie, Ladeleitungen von der Lichtmaschine, Zweitbatteriesysteme, Stromverteiler und leistungsstarke Verbraucher.

Welcher Sicherungswert erforderlich ist, richtet sich nach dem zu schützenden Stromkreis. Entscheidend sind Leitungsquerschnitt, zulässige Strombelastbarkeit, Leitungslänge, Verlegeart und Einbausituation. Die Sicherung schützt die Leitung, deshalb wird sie zur vorhandenen Leitung ausgewählt und nicht umgekehrt.

Hinweise zur Auswahl und Verwendung:

• Der Sicherungswert muss passend zur Leitung und zum angeschlossenen Stromkreis gewählt werden.
• Nur für Gleichstromsysteme bis maximal 32 V DC verwenden.
• Nur in einem geeigneten MEGA-Sicherungshalter verwenden.
• Vor dem Austausch Bauform, Abmessungen, Lochabstand und Befestigung prüfen.
• Vor Montage oder Austausch die Stromversorgung vollständig trennen.
• Kontaktflächen müssen sauber, trocken und frei von Korrosion sein.
• Schraubverbindungen mit 12 bis 18 Nm anziehen.
• Eine ausgelöste Sicherung nicht durch einen höheren Sicherungswert ersetzen, ohne die Ursache geprüft zu haben.

Sicherheits- und Warnhinweise:

• Nur bestimmungsgemäß und innerhalb der angegebenen elektrischen Grenzwerte verwenden.
• Die Sicherung ersetzt keine fachgerechte Dimensionierung von Leitungen und Stromkreisen.
• Nicht für Netzspannung und nicht für Wechselstrom geeignet.
• Vor Arbeiten an elektrischen Anlagen Batterie beziehungsweise Stromversorgung trennen.
• Beschädigte, verformte oder thermisch verfärbte Sicherungen nicht weiterverwenden.
• Sicherung niemals überbrücken, verändern oder manipulieren.
• Von Kindern fernhalten.

Lieferumfang:

• 1 × Littelfuse MEGA Sicherung 60 A

Häufige Fragen:

Ist die 60A MEGA Sicherung für 12V und 24V geeignet?

Ja. Die Sicherung ist für Gleichstromsysteme bis maximal 32 V DC ausgelegt und damit für übliche 12V- und 24V-Bordnetze geeignet.

Passt dieser Sicherungswert zu meiner Leitung?

Die Sicherung schützt die Leitung, nicht den Verbraucher. Maßgeblich ist deshalb die zulässige Strombelastbarkeit der vorhandenen Leitung unter den tatsächlichen Bedingungen: Querschnitt, Länge, Verlegeart, Bündelung und Umgebungstemperatur. Der Sicherungswert wird zu dieser Belastbarkeit gewählt und darf sie nicht überschreiten.

Passt die Sicherung in einen MEGA-Halter?

Sie hat die MEGA-Bauform mit 50,8 mm Lochabstand und M8-Anschlüssen. Da sich Halter je nach Hersteller unterscheiden können, sollten Abmessungen, Lochabstand und Anschlussart vor dem Einbau geprüft werden.

Was bedeutet träge bei einer Sicherung?

Eine träge Sicherung toleriert kurzzeitige Stromspitzen innerhalb ihrer Kennlinie, bevor sie auslöst. Das ist bei Verbrauchern mit hohem Einschaltstrom von Vorteil, etwa bei Wechselrichtern oder Kompressoren.

Wie wähle ich den richtigen Sicherungswert?

Der Sicherungswert richtet sich in erster Linie nach der zulässigen Belastbarkeit der zu schützenden Leitung und dem angeschlossenen Verbraucher. Eine Sicherung darf nicht allein anhand der maximalen Leistung eines Gerätes ausgewählt werden.
