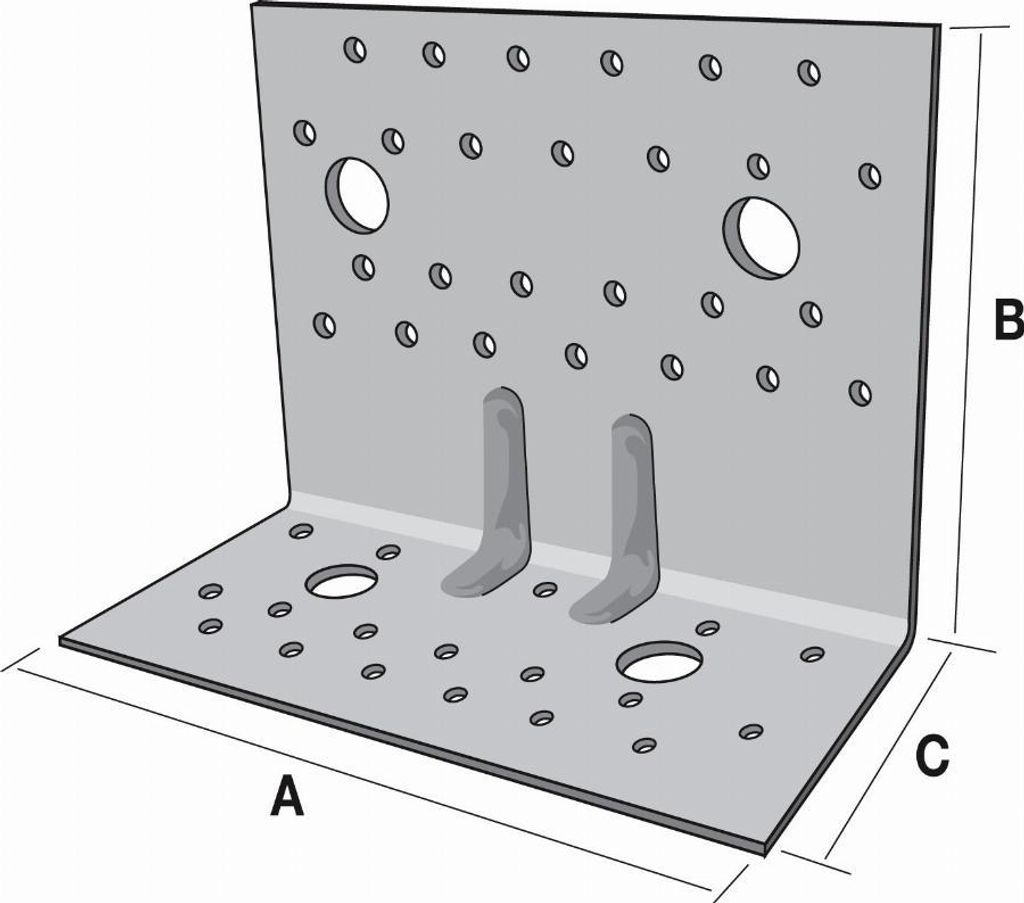

Verstärkte breite Winkelplatte SIMPSON - A150xB121xC79 mm - AG922

Anwendung:
Für tragende Anschlüsse zwischen Holz / Holz und Holz / Beton.

Befestigung:
Kammnägel CNA4,0xl oder Schrauben CSA5,0xl / Ankerbolzen/Betonschrauben ø12mm in kombination mit U-Scheiben 60x60x6mm.

Produktvorteile:

• für Anschlüsse an Holz oder Beton/Stahl
• angepasste Nagelbilder für Balken- oder Stützenverankerung
• hohe Belastungswerte bei Zug- und Schubbeanspruchung
• große 13mm Bohrungen für 12mm Bolzen
• zusätzliche Bohrungen für konstruktive Zwecke

Mit europäisch technischer Bewertung (ETA 06/0106).

• C(mm): 150
• Materialstärke(mm): 2,5
• A(mm): 121
• B(mm): 79
• Oberfläche: feuerverzinkt
• Material: Stahl
• Lochzahl ø 5(ST): 44
• Lochzahl ø 13(ST): 4
• Bezeichnung: Winkelverbinder
• Marke: Simpson
• Type: AG
• Inhaltsangabe (ST): 1

Abmessungen: - Breite A: 150 mm - Höhe B: 121 mm - Länge C: 79 mm - Dicke: 2,50 mm Vorteile: - Die verstärkte breite Winkelverbindung AG922 eignet sich für statische Anwendungen im Zimmererhandwerk und im Holzrahmenbau. - Sie ermöglicht außerdem die Aufnahme hoher seitlicher Lasten. - Hohe Steifigkeit. - Anschluss an Beton möglich mit nur einer Verankerung. Anwendungsbereiche: - Befestigung von Sparrenbindern - Längs- und Ständerholz des Fassadenbekleidungsprofils - Verankerung von Sparren, Konsolen, Längsträger... Untergrund: - Träger: Vollholz, Brettschichtholz, Beton, Stahl... - Auflager: Vollholz, Holzwerkstoffe, Brettschichtholz, Fachwerkträger, Profile... Material: - Stahl. - Schutz: Verzinkung S250GD - Oberfläche: feuerverzinkt. Befestigungen auf Holz: - Ringstifte CNA Ø4,0x35 oder Ø4,0x50 mm - Schrauben CSA Ø5,0x35 oder CSA Ø5,0x40 - Schrauben/Bolzen - Holzschrauben Befestigungen auf Beton: Betonuntergrund: - Metallische Dübel: Bolzenanker WA M10-78/5 oder WA M12-104/5 - Chemische Verankerung: Harz AT-HP + Gewindestange LMAS M10-120/25 oder LMAS M12-150/35 Hohlmauerwerk: - Chemische Verankerung: Harz AT-HP oder POLY-GP + Gewindestange LMAS M12-150/35 + Siebanker SH M16-130 Befestigungen auf Stahl: - Schrauben/Bolzen Installation: 1 - Das zu befestigende Bauteil zum Untergrund bringen 2 - Das Bauteil anheften. Es kann auch mit geeigneten Schrauben befestigt werden. 3 - Wenn der Untergrund Holz ist, wird die Winkelverbindung ebenfalls auf diesem angesenkt oder verschraubt 4 - Bei Betonuntergrund die Winkelverbindung unter Beachtung der Montageempfehlungen der gewählten Verankerung befestigen.

Simpson Winkelverbinder AG922 Der Winkelverbinder AG922 von Simpson Strong-Tie ist für den Anschluss von Holzbauteilen an Holz, Beton oder Stahl konzipiert und nimmt sowohl Zug- als auch Schublasten auf. Er zeichnet sich durch angepasste Nagelbilder für Balken- oder Stützenverankerungen aus und ermöglicht Verbindungen von Brettsperrholzelementen. Geeignet für Anschlüsse an Holz, Beton oder Stahl Hohe Belastungswerte bei Zug- und Schubbeanspruchung Angepasste Nagelbilder für Balken- oder Stützenverankerung Große Bohrungen (Ø 13 mm) für 12 mm Bolzen Aus verzinktem Stahl S250GD + Z275 nach EN 10346 für optimalen Korrosionsschutz Die Montage erfolgt auf der Holzseite mit CNA4,0 Kammnägeln oder CSA5,0 Schrauben und auf der Betonseite mit Bolzen Ø 12 mm. Die zusätzliche Bohrungen dienen konstruktiven Zwecken. Die Faserrichtung der Decklage ist maßgebend für die Bestimmung der Verbindungsmittelabstände bei Brettsperrholzelementen.
