UNI-T UT161E, True RMS Multimeter, 22000 Counts, USB, CAT III 1000V, 20A, 1000V

Messfunktionen und Einsatzbereiche
Das UNI-T UT161E ist ein True RMS Digitalmultimeter der professionellen UT161-Serie und innerhalb dieser Serie das Modell mit dem höchsten Funktionsumfang. Das Handmessgerät dient zur Messung elektrischer Größen in der Elektroinstallation, Elektronik, Industriewartung, Fahrzeugtechnik, im Labor und in der Ausbildung. Es misst Wechselspannung (AC), Gleichspannung (DC), Wechselstrom, Gleichstrom, Widerstand, Kapazität, Frequenz und Tastverhältnis. Weitere Funktionen ermöglichen die Prüfung von Dioden, Transistoren und Leitungsdurchgang. Das Gerät richtet sich an Elektrofachkräfte sowie an Heimwerker, die Messungen an eigenen Projekten durchführen. Es ist für Anwendungen vorgesehen, bei denen mehrere elektrische Messgrößen mit einem Gerät erfasst und ausgewertet werden müssen.

Zu den typischen Anwendungen gehören Messungen von Netzspannung, Batterie- und Versorgungsspannungen, der Stromaufnahme elektrischer Geräte bis 20 A sowie die Prüfung von Widerständen und Kondensatoren. Auch Messungen an Elektronikschaltungen, Mikrocontroller-Boards und Modulen mit 3,3-V- und 5-V-Signalpegeln sind möglich. Die Gleichspannungsmessung erreicht laut Hersteller eine Genauigkeit von ±(0,05 % + 5 Digit). Für Wechselspannung und Wechselstrom steht eine Bandbreite von 40 Hz bis 10 kHz zur Verfügung. Die Frequenzmessung reicht bis 220 MHz. Damit lassen sich neben elektrischen Grundgrößen auch Frequenzen und PWM-Signale untersuchen.

True RMS, Display und Messbereichswahl
Das UT161E verwendet die True-RMS-Technologie zur Effektivwertmessung von Wechselspannung und Wechselstrom. True RMS bedeutet echter Effektivwert und ermöglicht die Messung auch bei nicht sinusförmigen Signalverläufen, beispielsweise an Netzteilen, Dimmern oder Frequenzumrichtern. Das hintergrundbeleuchtete LCD verfügt über 22000 Counts und eine analoge Balkenanzeige mit 46 Segmenten. Die Kombination aus digitaler Messwertanzeige und analoger Balkenanzeige ist in dieser Preisklasse nicht bei allen Messgeräten vorhanden. 22000 Counts bedeuten, dass Werte bis 21999 dargestellt werden können. Dadurch lassen sich im jeweiligen Messbereich mehr Stellen ablesen als bei Geräten mit 6000 Counts. Die Hintergrundbeleuchtung unterstützt die Ablesbarkeit bei geringer Umgebungsbeleuchtung. Die Balkenanzeige stellt schnelle Messwertänderungen dar, die über die Ziffernanzeige schwerer zu verfolgen sind.

Die automatische Messbereichswahl (Auto Range) wählt für die eingestellte Messfunktion den passenden Messbereich aus. Alternativ kann der Messbereich manuell festgelegt werden. Dadurch lässt sich die Messwertdarstellung an unterschiedliche Messaufgaben anpassen.

Prüffunktionen und Messwertauswertung
Das Multimeter verfügt über eine Diodenprüfung, eine Durchgangsprüfung, einen Transistor-hFE-Test sowie eine berührungslose Spannungserkennung (NCV). NCV steht für Non-Contact Voltage und ermöglicht die Erkennung von Wechselspannung an einer Leitung ohne direkten elektrischen Kontakt. Eine erkannte Spannung wird durch einen akustischen und visuellen Alarm signalisiert. Der hFE-Test ermittelt den Stromverstärkungsfaktor eines Transistors. Die Messung des Tastverhältnisses zeigt an, wie lange ein periodisches Signal innerhalb einer Periode eingeschaltet ist. Diese Funktion wird beispielsweise zur Untersuchung pulsweitenmodulierter Signale (PWM) eingesetzt.

Die LoZ-Funktion arbeitet mit einem niedrigen Eingangswiderstand und dient zur Unterdrückung sogenannter Geisterspannungen. LoZ steht für Low Impedance. Geisterspannungen entstehen durch elektrische Einkopplung von benachbarten spannungsführenden Leitungen in nicht angeschlossene Leiter. Messgeräte mit hohem Eingangswiderstand können solche Spannungen anzeigen, obwohl keine entsprechend belastbare Spannungsquelle vorhanden ist. Die ACV+DCV-Funktion ermöglicht die Messung von Signalen, die gleichzeitig Gleichspannungs- und Wechselspannungsanteile enthalten. Ein zuschaltbarer Tiefpassfilter (LPF) unterdrückt höherfrequente Signalanteile bei Wechselspannungsmessungen, beispielsweise an Frequenzumrichtern.

Für die Messwertauswertung stehen Data Hold, Peak Hold sowie Max/Min/Relativ zur Verfügung. Data Hold hält den aktuellen Messwert auf dem Display fest. Peak Hold speichert den erfassten Spitzenwert. Der Max/Min-Modus dient zur Erfassung von Höchst- und Mindestwerten. Im Relativ-Modus wird die Abweichung gegenüber einem zuvor gespeicherten Bezugswert angezeigt. Diese Funktionen unterstützen die Untersuchung von Messwertveränderungen und Signalverläufen.

USB-Datenübertragung und Messsicherheit
Das UT161E besitzt einen USB-Kommunikationsanschluss zur Übertragung von Messdaten an einen Computer. Das USB-Kabel ist im Lieferumfang enthalten. Über die Herstellersoftware für Windows lässt sich das Multimeter fernsteuern. Messwerte können am Computer archiviert und im Format .XLS exportiert werden. Die exportierten Dateien lassen sich mit Tabellenkalkulationsprogrammen öffnen, die dieses Dateiformat unterstützen. Damit können Messdaten außerhalb des Geräts gespeichert und weiterverarbeitet werden.

Das Multimeter verfügt über einen Eingangsschutz und ist den Messkategorien CAT III 1000 V und CAT IV 600 V zugeordnet. Messkategorien beschreiben die elektrischen Einsatzbereiche eines Messgeräts und die dabei zu berücksichtigenden Überspannungsbeanspruchungen. CAT III 1000 V bezieht sich auf Messungen innerhalb fester Gebäudeinstallationen, beispielsweise an Verteilungen und fest angeschlossenen Geräten, bis zur angegebenen Bemessungsspannung. CAT IV 600 V betrifft Messungen am Ursprung einer elektrischen Installation, beispielsweise an Hausanschlüssen und Zählern, bis zur angegebenen Bemessungsspannung. Die Stromversorgung erfolgt über vier 1,5-V-Batterien des Typs AAA (R03). Das Gehäuse hat Abmessungen von 190 x 90 x 50 mm und ein Gewicht von 350 g.

Merkmale im Überblick

• True RMS: Effektivwertmessung bei sinusförmigen und nicht sinusförmigen Wechselgrößen
• LCD mit Hintergrundbeleuchtung und 22000 Counts
• Analoge Balkenanzeige mit 46 Segmenten zur Darstellung von Messwertänderungen
• Auto Range: automatische und manuelle Messbereichswahl
• Messung von AC/DC-Spannung, AC/DC-Strom, Widerstand, Kapazität, Frequenz und Tastverhältnis
• Data Hold: Festhalten des aktuellen Messwerts
• Max/Min/Relativ: Erfassung von Grenzwerten und Vergleich mit einem Bezugswert
• Peak Hold: Speicherung des gemessenen Spitzenwerts
• Dioden- und Durchgangsprüfung zur Kontrolle elektronischer Bauteile und elektrischer Verbindungen
• NCV: berührungslose Wechselspannungserkennung mit akustischem und visuellem Alarm
• LoZ: Unterdrückung eingekoppelter Geisterspannungen
• ACV+DCV: Messung kombinierter Gleich- und Wechselspannungsanteile
• LPF: zuschaltbarer Tiefpassfilter für Wechselspannungsmessungen
• Transistor-hFE-Test zur Bestimmung des Stromverstärkungsfaktors
• Eingangsschutz für die Messeingänge
• USB-Kommunikation zur Übertragung und Auswertung von Messdaten
• PC-Software zur Fernsteuerung, Archivierung und zum Export als .XLS-Datei
• Vergoldete Messleitungen für den Anschluss an Messpunkte
• Messkategorien CAT III 1000 V und CAT IV 600 V

Kompatibilität

• Computer mit USB-Anschluss zur Datenübertragung und Fernsteuerung
• Windows-PC zur Verwendung der UT161E-Herstellersoftware mit Installationsdatei im Format .exe
• Tabellenkalkulationsprogramme mit Unterstützung für das Dateiformat .XLS
• Elektroinstallationen innerhalb der Messkategorien CAT III 1000 V und CAT IV 600 V
• Elektronikschaltungen, Mikrocontroller-Boards und elektronische Module
• Elektrische und elektronische Anwendungen in Industrie, Fahrzeugtechnik, Labor und Ausbildung

Anschlüsse

• Messeingänge zum Anschluss der Messleitungen für elektrische Mess- und Prüffunktionen
• USB-Kommunikationsanschluss zur Datenübertragung und PC-Fernsteuerung

Technische Daten

• Hersteller: UNI-T
• Modell: UT161E
• Serie: UT161 (UT161B, UT161D, UT161E)
• Gerätetyp: True RMS Digitalmultimeter
• Anzeige: LCD, 22000 Counts, Hintergrundbeleuchtung
• Analoge Balkenanzeige: 46 Segmente
• Messbereichswahl: automatisch (Auto Range) oder manuell
• AC-Spannung: bis 1000 V, ±(0,8 % + 10 Digit)
• DC-Spannung: bis 1000 V, ±(0,05 % + 5 Digit)
• AC-Strom: bis 20 A, ±(0,8 % + 10 Digit)
• DC-Strom: bis 20 A, ±(0,5 % + 10 Digit)
• Widerstand: bis 220 MΩ, ±(0,5 % + 10 Digit)
• Kapazität: bis 220 mF, ±(3 % + 5 Digit)
• Frequenz: bis 220 MHz, ±(0,01 % + 5 Digit)
• Tastverhältnis: 0,1 % bis 99,9 %, ±(2 % + 5 Digit)
• Bandbreite AC: 40 Hz bis 10 kHz
• Zusatzfunktionen: LPF (ACV), LoZ (ACV), ACV+DCV, Transistor-hFE, Peak Hold, Data Hold, Max/Min/Relativ
• Prüffunktionen: Diodentest und Durchgangsprüfung
• NCV: berührungslose Spannungserkennung mit akustischem und visuellem Alarm
• Eingangsschutz: vorhanden
• Schnittstelle: USB
• Datenexport: .XLS über PC-Software
• Messkategorie: CAT III 1000 V, CAT IV 600 V
• Stromversorgung: 4x 1,5-V-Batterie, Typ AAA (R03)
• Abmessungen: 190 x 90 x 50 mm
• Gewicht: 350 g

Lieferumfang

• 1x Digitalmultimeter UNI-T UT161E
• 1x Satz vergoldete Messleitungen
• 1x USB-Kabel
• 1x Mehrzweckdose (Mehrzweck-Adapter)
• 1x Gebrauchsanleitung

Links

• Bedienungsanleitung UT161B/D/E
• PC-Software UT161E
• Softwareanleitung UT161E

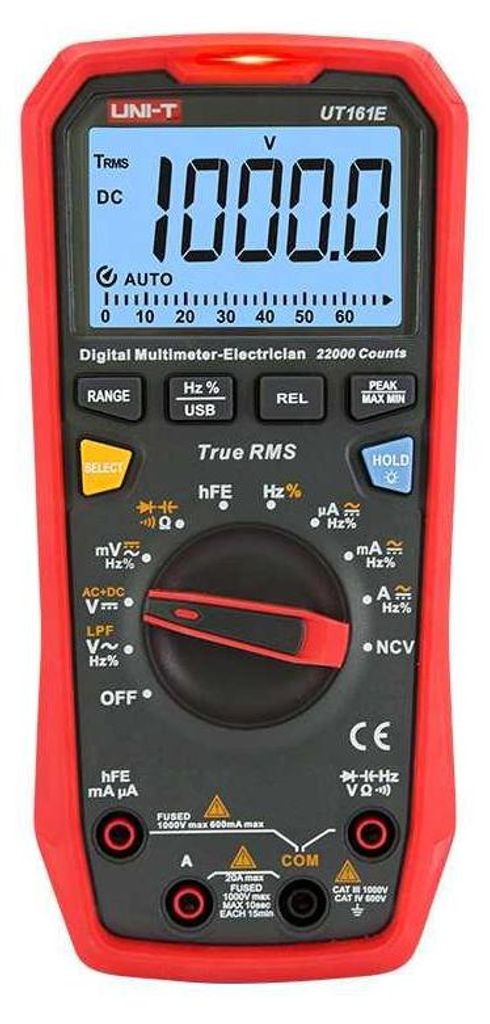

UNI-T UT161E Multimeter
Die Anzeigen dieser Multimeter sind hintergrundbeleuchtete LCD-Displays (dunkle Messwerte auf hellem Hintergrund) mit einer Ziffernzahl von ±6000 (für UT161B und UT161D) und ±22000 für UT161E. Die Anzeigen haben eine Aktualisierungsrate von 2 - 3 Mal pro Sekunde und enthalten eine analoge Spalte mit 31 Segmenten (UT161B und UT161D) oder 41 Segmenten (UT161E). Die Multimeter messen sowohl Wechsel- als auch Gleichspannungen bis zu 1000 V und sind mit akustischen und visuellen Warnungen ausgestattet, wenn maximale Spannungs-/Strom- oder Temperaturwerte erreicht werden. Ermöglicht die berührungslose Erkennung von Leitern mit Wechselspannung. Ein USB-Kabel mit Optokoppler für die Datenübertragung zum PC ist im Lieferumfang enthalten. Die Stromversorgung erfolgt über vier Stück AAA (R03) Mikro-Akkus und das Gerät schaltet sich nach 15 Minuten Inaktivität automatisch ab (die Funktion kann vorübergehend deaktiviert werden). Die Absicherung der Stromeingänge erfolgt über Rohrsicherungen und die Sicherungen können ohne Öffnen des Gerätes getestet werden.

True RMS 1000 V Digitalmultimeter UT161E.

Produktparameter :

- entspricht vollständig der IEC / EN61010-1 und ist doppelt isoliert
- klassifiziert CAT III 1000V - elektrische Installationen in Innenräumen einschließlich dreiphasiger Verkabelung
- klassifiziert CAT IV 600V - elektrische Installationen im Freien einschließlich dreiphasiger Verkabelung - klassifiziert CAT IV 600V - elektrische Installationen im Freien - klassifiziert CAT IV 600V - elektrische Installationen in Innenräumen einschließlich dreiphasiger Verkabelung - klassifiziert CAT IV 600V - elektrische Installationen im Freien einschließlich dreiphasiger Verkabelung installationen (Sicherungen, Beginn von Inneninstallationen)
- HTN-Typ LCD-Anzeige mit maximaler Anzeige ± 22000
- Aktualisierungsrate für die meisten Messungen 3x pro Sekunde
- Bereichseinstellung automatisch oder manuell
- automatische Polaritätsanzeige
- Wechselspannungsmessbereiche (AC): 220 mV / 1000 V
- Wechselstrom (AC) Messbereiche: 220 uA / 20 A
- Gleichspannung (DC) Messbereiche: 220 mV / 1000 V
- Gleichstrom (DC) Messbereiche: 220 uA / 20 A
- Widerstandsmessbereiche: 220 Ω / 220 MOhm
- Kondensator-Kapazitätsmessbereiche: 22 nF / 220mF
- Frequenzmessbereiche: 10 Hz / 220 MHz
- Messung der Verstärkung (β) von Transistoren
- Messung der Siliziumübergänge von Dioden
- Messung der Kontinuität von Leitungen
- berührungslose Spannungserkennung NCV
- hohe Genauigkeit
- TRMS, Messung von Spannungseffektivwerten st. spannungen und Ströme
- relativer Messmodus
- MAX / MIN-Modus
- Warnung bei Messbereichsüberschreitung: OL
- VFC-Filter gegen Störungen
- USB-Kabel zur Übertragung der Messwerte auf den PC

- Eingangsüberspannungsschutz uA und mA mit flinker Sicherung FF600 mA H 1000V, ø6 x 32mmbr>- Eingangsüberspannungsschutz mit flinker Sicherung FF11 / 1000V ø10 x 38mmbr>- Eingangsimpedanz im mV-Bereich ca. 1GΩ, in den anderen Spannungsbereichen 10MΩ,
- prüfung von Dioden und Halbleiterübergängen mit 0 bis 3V, Prüfstrom 1,2mm
- Stromversorgung 4 Stück AAA-Batterien R03 1,5V
- Anzeige für schwache Batterie
- automatische Abschaltung nach 15 Minuten (Sleep nach Inaktivität)
- optionales Zubehör Bluetooth-Adapter für Datenübertragung zum PC
- Messung auch in elmag. möglich. poly von 1V/m mit einem zusätzlichen Fehler von 5%


Technische Parameter :

(Die Genauigkeit ist definiert bei einer Temperatur von 23°C ± 5°C und einer relativen Luftfeuchtigkeit kleiner oder gleich 75%)

- Gleichspannungsmessung (Eingangsimpedanz ist ca. 1 GΩ für den mV-Bereich, ca. ist 10MΩ für die anderen Bereiche):
(Bereich / Auflösung / Genauigkeit)
220.00 mV / 0.01mV / ± (0.1% + 5)
2.2000 V / 0.1 mV / ± (0.05% + 5)
22.000 V / 1 mV / ± (0,05% + 5)
220,00 V / 10 mV / ± (0,05% + 5)
1000 V / 0,1 V / ± (0,1% + 5)


- Wechselspannungsmessung (Eingangsimpedanz ca. 10MΩ):

( Bereich/Auflösung/Genauigkeit im Bereich 40Hz bis 1kHz / 1kHz bis 10kHz / 40Hz bis 100kHz (mit LPF-Filter))
220,00 mV / 0,01 mV / ± (1,0% + 10) / ± (1,5% + 30) / nicht spezifiziert
2,2000 V / 0,1 mV / ± (0,8% + 10) / ± (1,2% + 50) / ± (1,2% + 50) / nicht spezifiziert
22,000 V / 1 mV / ± (0,8% + 10) / ± (1,2% + 50) / ± (1,8% + 50)
220,00 V / 10 mV / ± (0,8% + 10) / ± (2,0% + 50) / ± (2,0 % + 50)
1000 V / 0,1 V / ± (1,2 % + 10) / ± (3,0 % + 50) / ± (3,0 % + 50)


- AC + DC Spannungsmessung (Eingangsimpedanz ca. 10MΩ):

( Bereich / Auflösung / Genauigkeit im Bereich 40 Hz bis 500 Hz
2.2000 V / 0,1 mV / ± (1,8 % + 70)
22.000 V / 1 mV / ± (1,8 % + 70)
220.00 V / 10 mV / ± (1,8 % + 70)
1000 V / 0,1 V / ± (4,0 % + 70)
Anzeige des realen Effektivwertes


- Gleichstrommessung :
( Bereich / Auflösung / Genauigkeit )
220,00 μA / 0,01 μA / ± (0,5% + 10)
2200,0 μA / 0,1 μA / ± (0,5% + 10)
22.000 mA / 1 μA / ± (0,5% + 10)
220,00 mA / 10 μA / ± (0,5% + 10)
20.000 A / 1 mA / ± (1,2% + 50)


- AC Strommessung :
( Bereich / Auflösung / Genauigkeit im Bereich von 40Hz bis 1kHz / Genauigkeit im Bereich von 1kHz bis 10kHz )
220,00 μA / 0,01 μA / ± (0,8% + 10) / ± (3% + 50)
2200 μA / 0,1 μA / ± (0,8 % + 10) / ± (3 % + 50)
22 mA / 1 μA / ± (1,2 % + 10) / ± (3 % + 50)
220 mA / 10 μA / ± (1,2 % + 10) / ± (3 % + 50)
20 A / 1 mA / ± (1,2 % + 10) / ± (3 % + 50)


- Widerstandsmessung :
( Bereich / Auflösung / Genauigkeit )
220.00 Ω / 0.01 Ω / ± (0.5% + 10)
2.2000 kΩ / 0.1 Ω / ± (0.5% + 10)
22.000 kΩ / 1 Ω / ± (0.5% + 10)
220,00 kΩ / 10 Ω / ± (0,5% + 10)
2,2000 MΩ / 100 Ω / ± (0,8% + 10)
22,000 MΩ / 1 kΩ / ± (1,5% + 10)
220,00 MΩ / 10 kΩ / ± (3,0% + 50)

- Kapazitätsmessung von Kondensatoren :

( Bereich / Auflösung / Genauigkeit)
22,000 nF / 1 pF / ± (3.0% + 5)
220,00 nF / 10 pF / ± (3.0% + 5)
2,2000 μF / 100 pF / ± (3.0% + 5)
22,000 μF / 1 nF / ± (3,0 % + 5)
220,00 μF / 10 nF / ± (40 % + 5)
2,2000 mF / 100 nF / ± (40 % + 5)
22,000 mF / 1 μF / ± (10 % + 5)
220,00 mF / 10 μF / ± (20 % + 5)


- Messung von Dioden und Halbleiterübergängen:
messwert 0,12 bis 2 V und das grüne Licht leuchtet: Die Diode ist in Ordnung,
Messwert ist kleiner als 0,12 V und das rote Licht leuchtet: diode kann beschädigt sein
normaler Spannungsabfall über dem Silizium-Übergang ist 0,500 bis 0,800mV
Spannungsauflösung für diese Messung: 0,001V


- Durchgangsmessung des Stromkreises:
bei einem Leitungswiderstand ≥70 Ω wird ein offener Stromkreis angezeigt, der Summer piepst nicht und die rote Kontrollleuchte leuchtet
bei einem Leitungswiderstand ≤50 Ω wird ein offener Stromkreis angezeigt, der Summer piepst nicht und die grüne Kontrollleuchte leuchtet
Überlastungsschutz: 1000V
Widerstandsauflösung bei dieser Messung: 0,1 Ω



- Frequenzmessung, Tastverhältnis:
(Bereich / Auflösung / Genauigkeit)
10 Hz bis 220 MHz / 0,01 Hz bis 0,01 MHz / ± 0,01% + 5

0,1% bis 99,9% / 0,1% / ± (2,0% + 5)


Allgemeine Spezifikationen:

- betriebstemperatur: 0°C - 40°C (32°F - 104°F)
- Relative Luftfeuchtigkeit: ≤75% bei 0°C - 30°C; ≤50% bei 30°C - 40°C
- Lagertemperatur: -10°C - 50°C (14°F - 122°F)
- Betriebshöhe: ≤2000 m
- Elektromagnetische Verträglichkeit: entspricht EN61326-1:2006 und EN61326-2-2:2006
- Abmessungen: 186 mm × 89 mm × 49 mm
- Gewicht: 400 g
- Gerät erfüllt folgende Normen:
cETLus, CAT III 1000V, CAT IV 600V, doppelt isoliert, Überlastschutz für Spannungen über 1000V
EN 61326-1: 2013; EN 61326-2-2-2: 2013
EN 61010-1: 2010; EN 61010-2-030: 2010; EN 61010-2-033: 2012
erfüllt die UL STD-Normen .: 61010-1, 61010-2-030
C22.2 no. 61010-1, 61010-2-030, 61010-2-033


Verpackungsinhalt:

- Multimeter UT161E mit Aufbewahrungskoffer
- vergoldete Messkabel CAT III 1000V / CAT IV 600V
- Steckdosenadapter für Transistormessung
- USB-Kabel für Datenübertragung zum PC
- Sicherung F1: 6 x 32 mm FF 600mA H 1000 V (ø6 x 32mm)- im Gerät
- Sicherung F2: 6 x 25 mm FF 11A H 1000 V (ø10 x 38mm)- im Gerät
- 4pcs AAA-Batterien, R03 1,5V
- tschechische, slowakische, englische Anleitung


Großhandelsverpackung:

- Standardmenge im Karton: 20pcs
- Abmessungen des Standardkartons: 480 mm x 370 mm x 325 mm
- Gesamtgewicht des Kartons: 17,8 kg


- Hersteller: UNI-TREND
