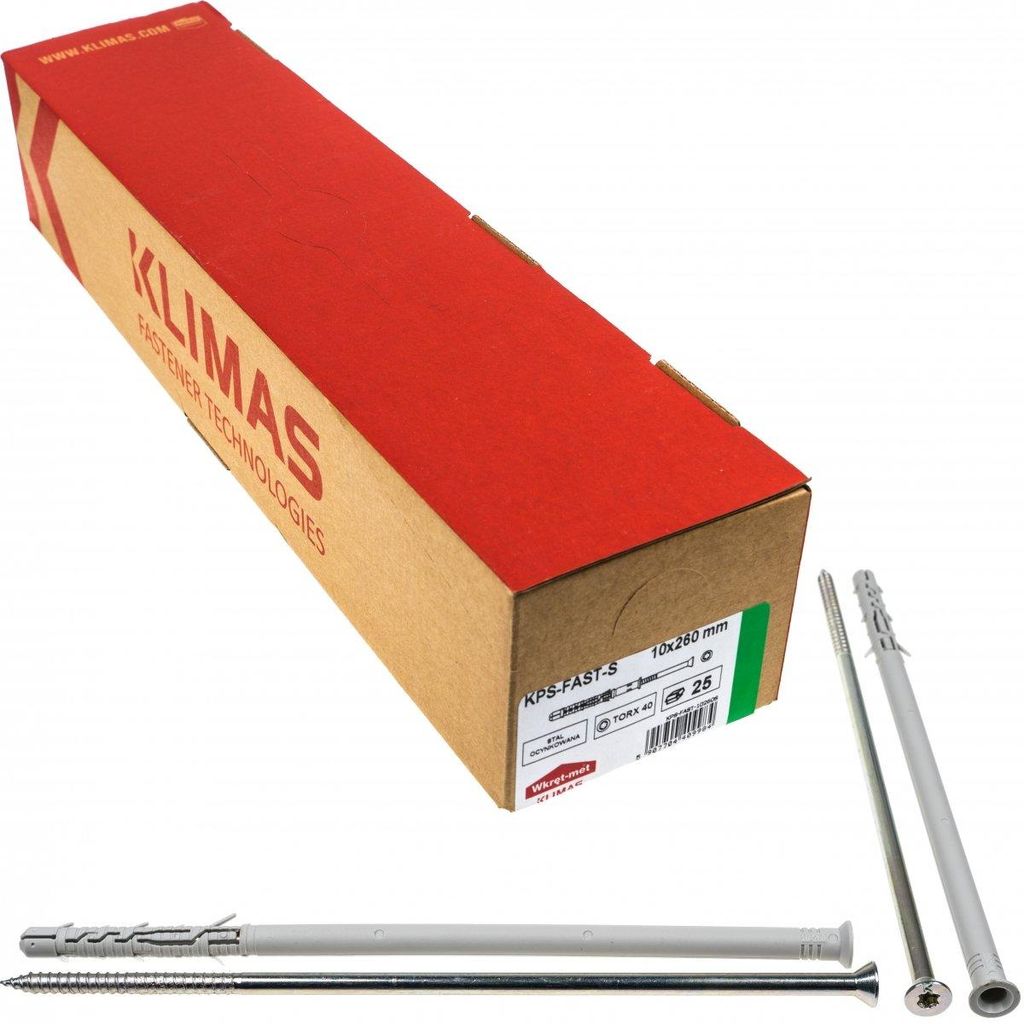

Rahmendübel KPS-FAST-S 10x260 mm Senkkopf Torx Fensterrahmendübel 25 Stück

Rahmen-Spreizdübel mit Senkkopfschraube und TX-Aufnahme

10x260 mm 25 Stk.

Besteht aus einer Polyamidhülse und einer verzinkten Stahlschraube mit Senkkopf und TX-Aufnahme.

Empfohlen zur Befestigung von Holz- und Holzwerkstoffelementen. Der Senkkopf sorgt für eine vollständige Bündigkeit im befestigten Element.

Die wichtigsten Parameter

• Modell: KPS-FAST-10260S
• Dübelgröße: 10x260 mm
• Maximal nutzbare Länge: 190 mm
• Verpackung: 25 Stück
• Steckschlüssel: TX-40

Der Spreizverbinder besteht aus:

• einer Hülse - einem Kunststoffelement
• einem Verbinder - einer Stahlschraube mit konischem Kopf und einem Torx 40-Steckschlüssel

Originalprodukt der renommierten Firma KLIMASWkręt-Met ®

Funktionen und Vorteile

1.Senkkopf mit TX-Aufnahme

2.Gewindereduzierung

Präzises Eindrehen der Schraube. Erhöhte Spreizkraft in der zweiten Spreizzone.

3. Korrosionsschutz - Zinklamellen

Zinklamellen sind doppelt so korrosionsbeständig wie verzinktes Zink. Das Labor Klimas Wkręt-met bestätigte die hervorragende Qualität der Beschichtung durch Tests in einer Salzsprühkammer (240 Stunden in einer Salzsprühkammer für Zinklamellen im Vergleich zu 120 Stunden für verzinktes Zink).

4.Polyamidhülse

Bessere physikalische und chemische Eigenschaften als Polypropylen oder Polyethylen.

5. Feuerbeständigkeit

Für die Montage von Fassadensystemen weist die Tragfähigkeit des Verbinders eine ausreichende Feuerbeständigkeit von mindestens 90 Minuten (R90) auf. wenn die Bemessungslast pro Verbinder NR<0,8kN (ohne permanente zentrische Last) ist.

Untergründe und Anwendungsbeispiele

A. Beton

B. Vollkeramikziegel, Silikat

C. Keramikblock,

D. Hohlblock aus Silikat,

E. Porenbeton

1. • Montage von Holzkonstruktionen
   • Montage von Schaufenstern
   • Befestigung von Heizkörpern
   • Montage von Fenstern und Türen
   • Befestigung von Vordächern
   • Montage von Handläufen

Dies sind nur Anwendungsbeispiele.

Rahmendübel mit Senkkopfschraube und Innensechskant TX, empfohlen zur Befestigung von Holz- und PVC-Elementen (überall dort, wo der Kopf bündig mit dem montierten Element abschließen soll).

Der Spreizverbinder besteht aus:

• Kunststoffelement - Hülse
• Verbinder - Stahlschraube

Vormontage der Verbinder bedeutet:

• Einfachere und schnellere Montage
• Einsatzfertige Produkte ohne Montagebedarf
• Keine Fehler bei der Auswahl der Hülse zur Schraube

Produkt Spezifikationen

Stecker

• [ Dk ] Steckerdurchmesser: Ø10,0 mm
• [ Lk ] Steckerlänge: 260mm
• [ Tfix ] Max. Nutzlänge: 190mm
• [ Heff ] Verankerungstiefe: 70mm
• Dübelmaterial: Polyamid (Nylon)
• Packungsinhalt: 25 Stk.

Schraube

• [ Dw ] Schraubendurchmesser: Ø7,0mm
• [ Lw ] Schraubenlänge: 265mmmm
• Steckschlüsseltyp: TX-40
• Schraubenmaterial: verzinkter Stahl
• Packungsinhalt: 25 Stk.

Europäische Technische Zulassung ETA 12/0272

Die von uns nen Schrauben sind von höchster Qualität und können sicher im Bauwesen verwendet werden. Wir unternehmen alle Anstrengungen, um sicherzustellen, dass die an unsere Vertragspartner gelieferten Produkte sicher und an spezifische Aufgaben angepasst sind.

Produktvideo

Installationsmethode

• Die passende Länge des Dübels sollte so gewählt werden, dass sich die Spreizzone im Wandbaustoff befindet (die Dicke des zu befestigenden Elements entspricht der maximal nutzbaren Länge des Dübels).
• Die Bohrlochtiefe sollte mindestens 10 mm länger sein als die Verankerungstiefe des Verbinders – dies ermöglicht einen korrekten Sitz der Hülse im Bohrloch und verhindert das Problem des Lösens von Schrauben.
• Der Durchmesser der Bohrlöcher sollte dem Durchmesser der verwendeten Dübel entsprechen.
• Die Das Bohrloch sollte gereinigt werden, indem man den Bohrer mindestens zweimal durchführt, wodurch der Bohrstaub nach außen befördert wird. Senkrecht nach unten gebohrte Löcher erfordern ein tieferes Bohren oder das Ausblasen des anfallenden Bohrstaubs.
• Der Dübel wird in das Bohrloch eingesetzt und die Schraube so weit eingedreht, bis sie vollständig in der Hülse sitzt.
• Die Montage sollte bei Temperaturen von -20 °C bis +40 °C (bezogen auf die Untergrundtemperatur) erfolgen.

KLIMAS-Schrauben – die häufigste Wahl von Profis

*Das Maßband ist nicht im Set enthalten (es dient nur zur besseren Präsentation der Schrauben)
