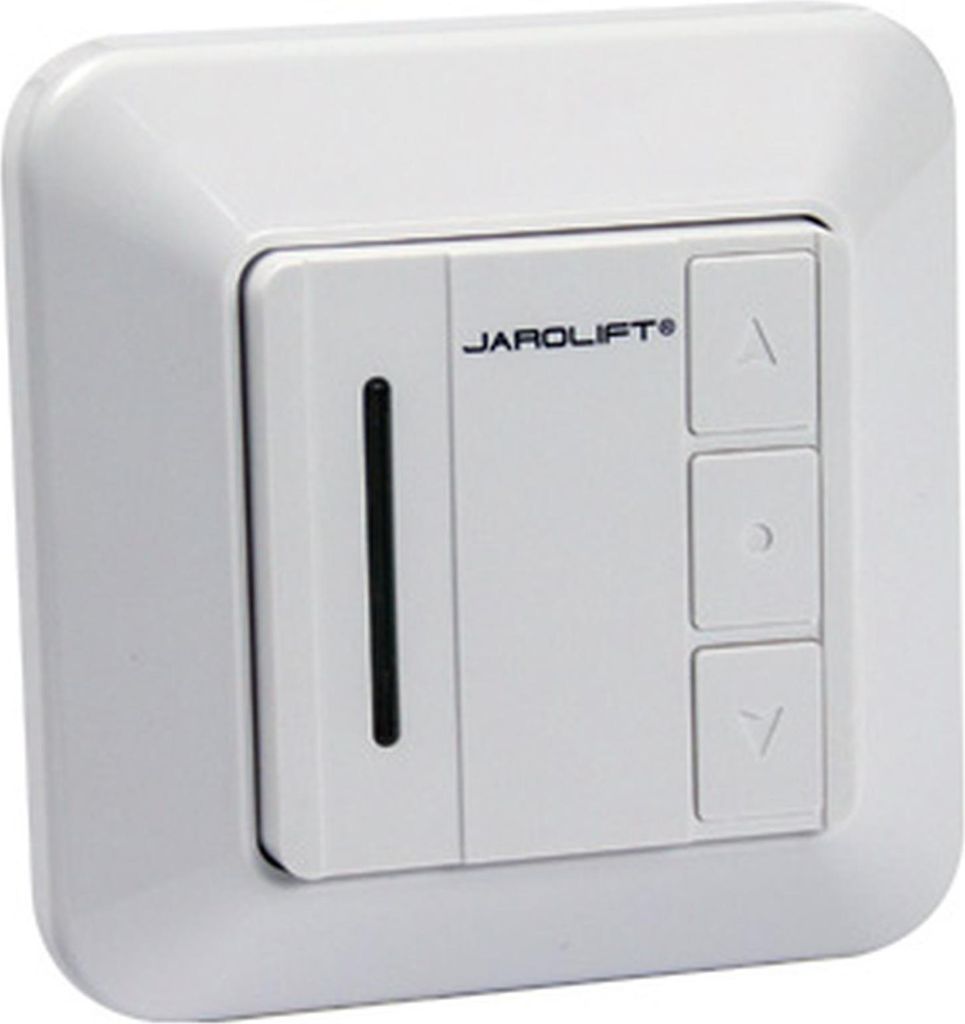

Funkempfänger Wandsender TDRR, Einfachtaster TDRR 01W / weiß Steuerung für 230V Rohrmotoren, Wandtaster, kompatibel Jarolift TDR Funksystem, Unterputz Jarolift

jarolift Funkempfänger Wandsender TDRR - Funksteuerung & -bedienung

Mit dem Funkempfänger-Taster TDRR machst du im Handumdrehen zwei einfache Rohrmotoren zu komfortablen Funkmotoren. Die beiden angeschlossenen Motoren können dann über alle erhältlichen JAROLIFT TDR-Funksender fern bedient werden.

Die angeschlossenen Rohrmotoren können zusätzlich auch lokal über die drei großen Fronttasten (AUF / STOP / AB) auf jeder Seite bedient werden. Somit entfällt ein lästiges Suchen des Handsenders falls die Rollläden einmal auf die Schnelle bedient werden müssen.

Die LED-Kontrollleuchte auf der Vorderseite signalisiert die drei verschiedenen Zustände des Funkempfängers:

• leuchtet permanent das Gerät ist betriebsbereit
  (Bietet zusätzlich eine gute Orientierungshilfe im Dunkeln)
• blinkt ein Fahrbefehl wird ausgeführt
• leuchtet nicht das Gerät befindet sich im Lern-Modus

Die linke Tastenreihe bewegt den Motor auf der linken Seite und die rechte Auf-/Ab-/Stop-Taste sind für den rechts angeschlossenen Motor zuständig. Beide Motoren können also unabhängig voneinander bedient werden.

Zur Ansteuerung des Funkempfängers können alle Funksender des JAROLIFT TDR - Funksystems verwendet werden. Eine genaue Übersicht findest du weiter unten im .

Je nach gewähltem Sender bieten sich mit dem Funkempfänger verschiedene Bedienmöglichkeiten. Zum einen kann der Rollladen einzeln manuell bedient werden, oder aber mit Hilfe eines Mehrkanalsenders zusammen mit einer Gruppe von Empfängern und Funkmotoren bedient werden. Zu guter Letzt bietet sich auch die Möglichkeit, über einen unserer 4-Kanal Funk-Timer, den Empfänger zeitlich anzusteuern, also mit festen Fahrzeiten für jeden Wochentag. Für jeden der beiden angeschlossenen Motoren steht hierfür ein eigener Kanal zur Verfügung.

Der 2-Fach Funkempfänger besteht aus 2 Teilen (Bedienteil und Gehäuse) und ist für die Montage unter Putz vorgesehen.

Und zu guter Letzt, das Uhrmodul mit integriertem Netzteil. Dieses verfügt über 6 formschöne Fronttasten und ein gut lesbares Monochrom-Display. Die Größe des Uhrmoduls beträgt 50 x 50 mm.

Der Empfänger kann mit allen 230 Volt Rohrmotoren betrieben werden, welche über 2 Steuerleitungen (Auf/Ab), sowie einen Phasenanschluss, Nullleiter und ein Erdungskabel verfügen.

Bitte beachte

Errichten, Prüfen und Inbetriebnahme des 230V Anschlusses darf nur von einem Elektro / Fachhandwerker ausgeführt werden. Zur Montage muss die Anlage unbedingt spannungslos geschaltet werden. Beim Umgang mit elektrischem Strom besteht Lebensgefahr und Gefahr für Sachwerte. Dabei sind die bestehenden Sicherheitsvorschriften zu beachten. Für Schäden, die durch Nichtbeachtung der Anleitung, insbesondere durch Fehlverdrahtung oder mechanische Beschädigung entstanden sind, wird keine Haftung übernommen.

Technische Daten

jarolift Funkempfänger Wandsender TDRR Einfachtaster TDRR 01W und Funkempfänger Wandsender TDRR Doppeltaster TDRR 02W

• Spannungsversorgung: 230 V AC
• Schaltleistung (max.):< 400 W
• Funkfrequenz: 433,05-433,92 MHz
• Standby-Verbrauch: ≤ 1 W
• Schutzart: IP 20
• Zulässiger Temperaturbereich: 0°C bis + 50 °C
• Einschaltdauer Relaiausgang: ca. 240 Sek.
• Funkkanäle:1 Kanal / 2 Kanal
• Kompatibilität: Jarolift TDRC Hand- und Wandsender
