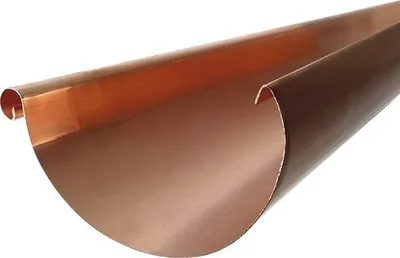

BRYZA Kunststoffdachrinne Ø 125 mm, Länge 4M, Kupfer - eigene Farbe
Das Kunststoffrinnensystem von BRYZA ist seit 2004 auf dem europäischen Markt. Dank des technischen Wissens des Herstellers und dem Einsatz moderner Technik ist es BRYZA gelungen, ein hochwertiges Dachrinnensystem zu schaffen, das in Europa seinesgleichen sucht. PVC-Produkte zeichnen sich durch geringes Gewicht, gute Beständigkeit gegen Witterungseinflüsse, durch Labortests und Alterungstests bestätigte Farbechtheit der Oberfläche aus.
Lagerung und Verwendung
- Bei einer maximalen Temperatur von 39 °C lagern.
- In waagerechter Positionlagern und transportieren.
- Möglichst über die gesamte Länge abstützen und vor Witterungseinflüssen schützen.
- Einen Abstand der Rinnenhalter von 40–50 cm einhalten.
Nach fachgerechter Montage kann die Dachrinne höheren Temperaturen ausgesetzt werden als bei der Lagerung.
Bryza ist ein umfassendes Dachrinnensystem
Das komplette besteht aus Dachrinnen mit einem Durchmesser von 75, 100, 125 und 150 mm sowie Fallrohren mit einem Durchmesser von 63, 90 und 110 mm. Die Installation des Dachrinnensystems ist sehr einfach und kann von jedem erfahreneren Benutzer durchgeführt werden. Wir bieten insgesamt acht Farboptionen an, um alle Bedürfnisse unserer Kunden zu erfüllen.
Maße des Trogs:
Auslassmaße:
Farbvarianten:
Welche Größe werden Sie brauchen?
Bitte achten Sie bei der Auswahl der Größe des Rinnensystems darauf, dass es ausreichend Wasser aus der Dacheindeckung ableiten kann. Sie müssen die sogenannte effektive Dachabdeckung berechnen, die das Regenwasser in Dachrinnen und Fallrohre leitet. Verwenden Sie zur Berechnung der effektiven Dachfläche die Formel (A+B/2) x C
A - Horizontale Breite des Daches bis zum First
B - Dachhöhe
C - Dachlänge (First)
Alles zur Wahl der richtigen Dachrinnengröße lesen Sie auch in unserem Artikel: So wählen Sie die richtige Dachrinnengröße aus und messen die ungefaltete Breite .
Installation einer Kunststoffrinne
Richtige Platzierung der Dachrinnen
Durch eine ordnungsgemäße Installation müssen Fallrohre vor Schnee geschützt werden, der vom Dach fällt. Die Dachrinnenwulst (die Traufe) ollte nicht über die Dachverlängerung hinausragen, wie in der Abbildung dargestellt.
Einbau von Haken
Befestigen Sie Kunststoff- oder Metallhaken an Latten oder Sparren. Der Abstand zwischen den Haken sollte 40-50 cm betragen. Die Dachrinne sollte zum Fallrohr hin ein Gefälle von mindestens 2 mm pro 1 m aufweisen.
Dachrinnen schneiden
Schneiden Sie die Dachrinne mit einer feinen Säge rechtwinklig auf die passende Länge.
Installation von Dachrinnen an Haken
Bei Kunststoff- und Metallhaken sollte der Installationsprozess damit beginnen, dass das Ende des Hakens in die Zwickel eingeführt und dann in die Haken gelegt wird.
Installation von Kessel und Dachrinnenverbindung
Ein Rinnenkessel in einem Kunststoffrinnensystem funktioniert ähnlich wie ein Dachrinnenverbindung. In die Dachrinne wird kein Loch gebohrt, sondern endet 5 mm vor dem Fallrohr und beginnt 5 mm hinter dem Fallrohr.Daher ist es notwendig, die Wassermenge im Voraus zu berechnen und die Dachrinne bei Bedarf zu kürzen. Das bedeutet, dass es immer einen Anschluss von Rinnen im Kessel gibt.
Montage der Dachrinnenfront
Die Montage der Dachrinnenvorkopf sollte mit dem Einführen der Vorderkante (die Traufe) in die Vorderkante der Front begonnen werden. Sie können dann die Vorderseite der Dachrinne nach hinten neigen.
Installation die Ablaufrohre am Rinnenkessel
Es ist immer notwendig, mit dem Fallrohr von der Dachrinne aus die Fassade zu erreichen. Dazu müssen wir einen Dachrinnenkessel in der Dachrinne platzieren und dann nach Rohrbogen, Rohr (je nach Abstand) und Rohrbogen zusammenbauen. So gelangen wir an die Fassade und weiter hinunter zum Geiger.
Montage der Fallrohrschelle an der Fassade
Für jede Fallrohrschelle muss auch ein Dorn mit einem Dübel gekauft werden, der zum Befestigen der Fallrohrschelle erforderlich ist. Zunächst müssen Sie den Abstand der Fallrohrschelle planen, die maximal 2-2,5m voneinander entfernt sein sollten. Danach müssen Sie ein Loch in der Größe des Dübels in die Fassade bohren und an der Fassade befestigen. Anschließend wird der Dorn mit einer Schelle versehen und das Fallrohr in die Fallrohrschelle eingeführt.
Montagevideo
Abmessungen des Trogs
Durchmesser | A (mm) | W (mm) | L (m) |
| 75mm | 75 | 57 | 2m, 3m, 4m |
| 100mm | 100 | 75.6 | 2m, 3m, 4m |
| 125mm | 125 | 94 | 2m, 3m, 4m |
| 150mm | 150 | 113.2 | 3m, 4m |
Schema des Bryza PVC-Systems
