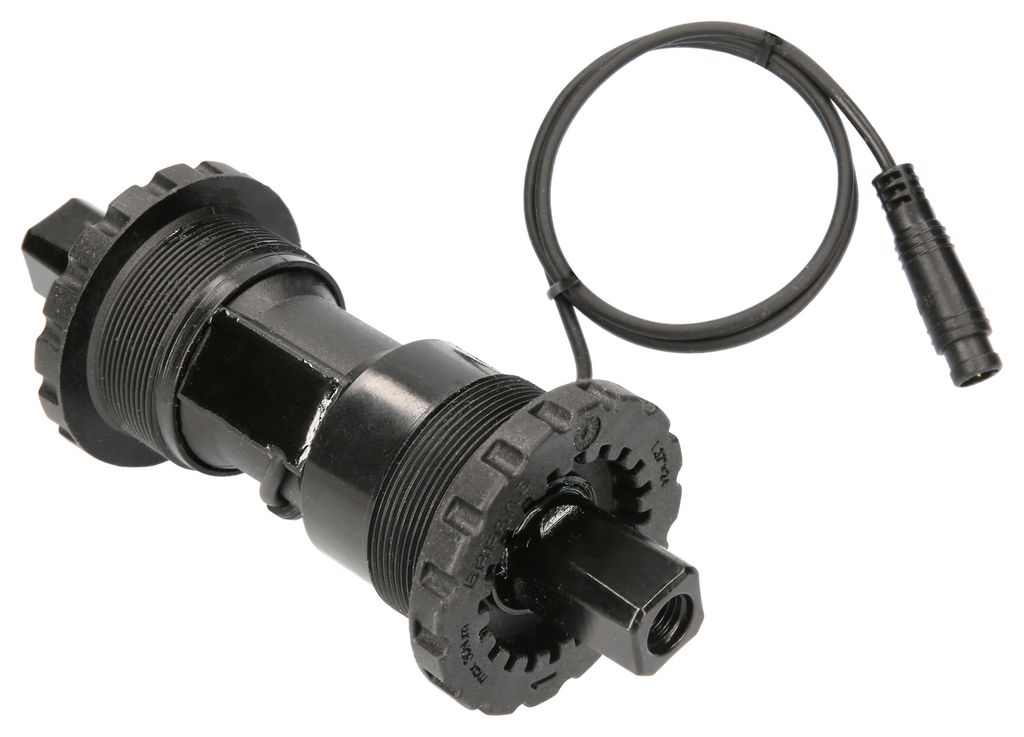

Bafang | E-Bike PAS-Tretlager SR PA121.32.S SR PA112.32.S, 119mm 127mm, 68mm JIS-Vierkant, G6.5.4, Kabel 95cm

## Highlights - Tretlager mit integriertem PAS-Sensor zum Austausch des vorhandenen Innenlagers. - Für Bafang-Nabenmotoren vorgesehen und den Produktlinien UART und CAN-Bus zugeordnet. - Kadenzmessung mit 32 Impulsen pro Kurbelumdrehung zur Steuerung der Motorunterstützung. - Passend für 68 mm breite Tretlagergehäuse und Kurbeln mit JIS-Vierkantaufnahme. - Wählbare Ausführungen: SR PA121.32.S - 119mm oder SR PA112.32.S - 127mm. - Beide Varianten besitzen ein 95 cm langes Kabel mit G6.5.4-Stecker. ## Technische Eigenschaften - Marke: Bafang - Produktart: Tretlager mit integriertem PAS-Kadenzsensor - Ausführung mit 119mm Achslänge: SR PA121.32.S - 119mm - Ausführung mit 127mm Achslänge: SR PA112.32.S - 127mm - Tretlagerbreite: 68 mm - Achsaufnahme: JIS-Vierkantaufnahme - Einbaulage: Mitte - Produktlinien: Bafang UART und Bafang CAN-Bus - Passendes Steuergerät: Bafang CR A101.C - Impulse: 32 pro Kurbelumdrehung - Kabellänge: 95 cm - Stecker: G6.5.4 - Kabelausgang: Mitte des Sensors - Farbe: Schwarz - Gewicht: 312 g - Schutzart: IPX5 - Betriebstemperatur: −20 bis 45 °C - Anzugsdrehmoment: ca. 30 Nm ## Produktbeschreibung Das Bafang PAS-Tretlager ersetzt das vorhandene Innenlager und eignet sich für Umbauten mit Bafang-Nabenmotoren. Der integrierte Kadenzsensor erfasst die Pedalaktivität mit 32 Impulsen pro Kurbelumdrehung und übermittelt sie zur Steuerung der Motorunterstützung an den Controller. Die normale Pedalfunktion bleibt dabei erhalten. Das Tretlager gehört zu den Bafang-Produktlinien UART und CAN-Bus. Als passendes Steuergerät eignet sich der Bafang CR A101.C. Beide Varianten sind für 68 mm breite Tretlagergehäuse und Kurbeln mit JIS-Vierkantaufnahme ausgelegt. Wählen Sie die Ausführung SR PA121.32.S - 119mm oder SR PA112.32.S - 127mm entsprechend der benötigten Achslänge für Ihre Kurbel und Kettenlinie. Das 95 cm lange Sensorkabel besitzt einen G6.5.4-Stecker. Die Schutzart beträgt IPX5, der Betriebstemperaturbereich reicht von −20 bis 45 °C. Demontieren Sie vor dem Einbau die Tretkurbeln und das vorhandene Innenlager. Für die Kabelführung ist eine Bohrung in der Mitte des Tretlagergehäuses erforderlich. Führen Sie das mittig austretende Sensorkabel durch diese Öffnung und setzen Sie die kleine Dichtung ein, die die Durchführung vor Wasser und Staub schützt. Schrauben Sie anschließend das Sensortretlager ein und ziehen Sie es mit etwa 30 Nm fest. Dafür können Sie das Bafang-Werkzeug für die Motormontage von BBS01, BBS02 und BBSHD verwenden. Montieren Sie danach die Kurbeln und verbinden Sie das Sensorkabel mit dem vorgesehenen Sensoranschluss des Controllers. ## Lieferumfang - 1 Tretlager mit integriertem PAS-Sensor SR PA121.32.S oder SR PA112.32.S, je nach Variante - 1 kleine Dichtung für die Kabelführung am Tretlagergehäuse - 2 seitliche Gummidichtungen - 2 Kurbelschrauben für die rechte und linke Seite
