PS4/12/16, 7,32 kg, 270 mm, 230 mm, 160 mm

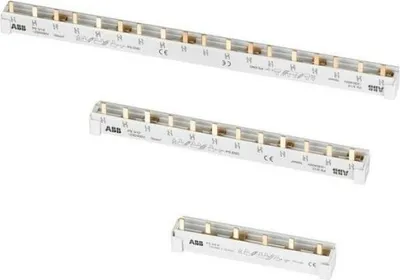

ABB Stotz S&J Phasenschiene PS4/12/16

Hersteller:ABB Stotz S&J
Bezeichnung:Phasenschiene
Typ:PS4/12/16
Anzahl der Phasen:4
Polzahl:12
Geeignet für Anzahl Geräte:3
Teilungsmaß:17,5 mm
Querschnitt:16 mm²
Länge:212 mm
Breite in Teilungseinheiten:12
Bemessungsdauerstrom Iu:80 A
Ausführung des elektrischen Anschlusses:Stift
Isoliert:ja
Bemessungsstoßspannung:4,5 kV
Bedingter Bemessungskurzschlussstrom Iq:25 kA
Max. Bemessungsbetriebsspannung Ue:690 V
Bemessungskurzzeitstromfestigkeit Icw:25 kA
Geeignet für Geräte mit N-Leiter:nein
Geeignet für Geräte mit Hilfsschalter:nein
Farbe:grau

ABB Stotz S&J Phasenschiene PS4/12/16: weitere Details

ABB Phasenschienen ermöglichen die sichere und wirtschaftliche Querverdrahtung von Sicherungsautomaten, Fehlerstrom-Schutzeinrichtungen und weiteren modularen Installationsgeräten. Für eine korrekte Phasenschienenauswahl muss Folgendes beachtet werden: Klemmentyp (Doppelklemme oder Käfigklemme), Polzahl der Geräte (1, 2, 3, 4, 1+N oder 3+N), Gerätetyp (Sicherungsautomaten, Fehlerstrom-Schutzeinrichtungen oder modulare Installationsgeräte), Kombinationen der verschiedenen Gerätetypen, Verwendung von Sicherungsautomaten mit rechts und unten angebauten Hilfsschaltern, Phasenschienen-Anschlussquerschnitt (Strombelastbarkeit), Anzahl der Module (Auswahl aus Standard-Phasenschienen oder kürzbaren Phasenschienen)

Geliefert wird: ABB Stotz S&J Phasenschiene PS4/12/16, Verpackungseinheit: 1 Stk., EAN: 4016779656078

Kompatible Produkte:

S200 F200 DDA200

Anzahl der Pole:

4P

Produktfarbe:

Weiß

Nennstrom:

80 A

Höhe:

160 mm

Paketgewicht:

7,32 kg

Verpackungstiefe:

270 mm

Verpackungsbreite:

230 mm

Verpackungshöhe:

160 mm

Einleitung Die ABB Phasenschiene PS4/12/16 ist eine elektrische Komponente, die für die Verteilung von Strom in Schaltschränken verwendet wird.
Bitte beachte: Dekoration nicht im Lieferumfang enthalten.

PS4/12/16 Phasenschiene 4Ph.,12Pins,16qmm

Tetra 12 Mod 16 mm² ABB 4016779656078 TRV_3233940 - Anzahl der Pole: 4
- Typ: Verbindungskamm

ABB PS4/12/16 - 7,32 kg - 270 mm - 230 mm - 160 mm - 4-pole - 25kA - 80A - 50/60Hz - 0.14kg

ABB STOTZ-KONTAKT Phasenschiene PS4/12/16 (2CDL240101R1612)
