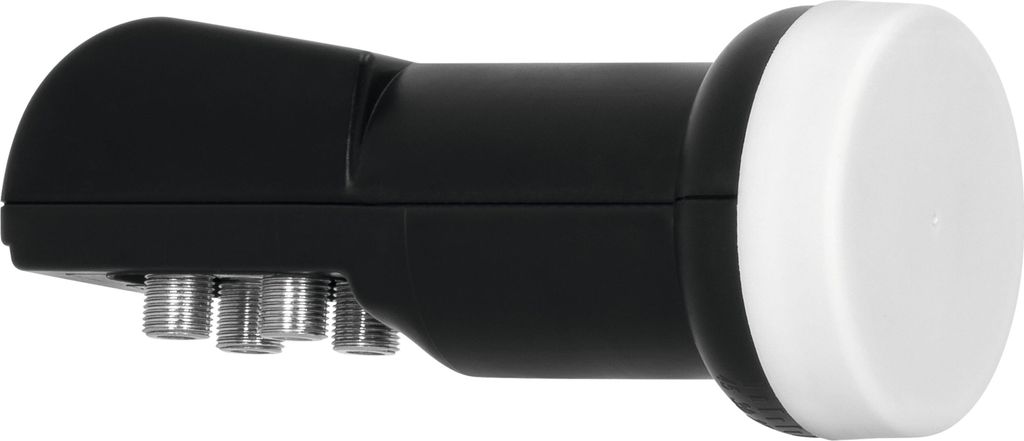

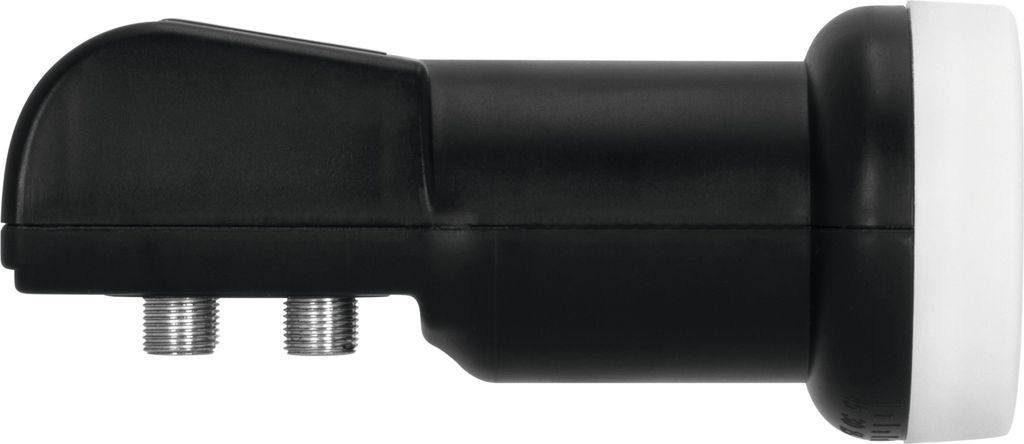

TechniSat Universal-Quattro-Switch-LNB Feed 40mm Wetterschutzgehäuse

Der LNB eignet sich für alle Antennenschüsseln mit 40-mm-Feedaufnahme und dient der Umsetzung von TV-, Radio- und Multimedia n, die über Satellit ausgestrahlt werden. Der LNB verfügt über vier Ausgänge, von denen jeder direkt mit einem Empfangsgerät verbunden werden kann. Alle Empfangsgeräte sind in der Wahl ihrer Programme unabhägig, da an jedem der vier LNB-Ausgänge die Signale des gesamten Empfangsbereichs anliegen. An dem Quattro-Switch-LNB können aber ohne weiteres auch zwei Twin-Receiver anstelle von vier Einzelgeräten angeschlossen werden. Der Universal-Quattro-Switch-LNB erlaubt maximal allerdings nur den Vier-Teilnehmer-Empfang. Eine Erweiterung des Empfangssystems durch Multischalter ist nicht vorgesehen. Wenn mehr als vier Teilnehmer angeschlossen werden sollen, ist der Einsatz eines Quattro-LNB zu empfehlen. Vier Receiver sollen mit den TV- und Radiosignalen einer Satellitenposition versorgt werden. Hierzu werden im wesentlichen folgende Materialien benötigt: Eine Satellitenschüssel mit 40mm Halterung und dem Universal-Quattro-Switch-LNB sowie vier Satellitenreceiver, vier Antennensteckdosen und die entsprechenden Kabelstrecker mit den dazugehörenden F-Steckern.

Produkt-Highlights

• 4 Teilnehmer LNB (zum Anschluss von bis zu 4 Receiver/TV) - TechniSat mit Wetterschutzkappe und eingebautem Switch/Multischalter
• Hochwertige und ausgereifte Technologie für gute Bild- und Tonqualität in HD, Full HD, UHD, 3D, 4K und 8K
• Zum Einsatz an Satellitenschüsseln mit 40mm Feedaufnahme (z.B. Technitenne 60) und direktem Anschluss an Fernseher oder Satelliten-Receivern
• Ein Multischalter für den Betrieb mit Universal-LNB ist nicht notwendig
• Ulta low noise - Rauscharm, Wetterschutzgehäuse, Feed-ø 40 mm

Technische Daten

Umgebungsbedingungen Betrieb

• Umgebungstemperatur: -40 ... 70 °C
• Luftfeuchtigkeit: 10 ... 95 %

Lokal Oscillator

• Low-Band: 9,75 GHz
• High-Band: 10,6 GHz
• Genauigkeit: ± 1 MHz
• Temperaturdrift: ± 1 MHz
• Phasenrauschen: -80 dB Carrier/Hz @10kHz

LNB-Steuerung

• Bandumschaltung: 22 kHz
• Vertikal: 10,5 ... 14 V
• Horizontal: 16 ... 19,5 V

Ausgangsfrequenzbereich

• Low-Band: 950 ... 1.950 MHz
• High-Band: 1.100 ... 2.150 MHz

Eingangsfrequenzbereich

• Low-Band: 10,7 ... 11,7 GHz
• High-Band: 11,7 ... 12,75 GHz

Geeignet für

• Anzahl Teilnehmer: 4
• Anzahl Orbitpositionen: 1

Technische Daten

• Ausgänge: 4
• Impedanz: 75 ?
• Feedaufnahme: 40 mm
• Verstärkung: 55 ... 67 dB
• Anschluss-Typ: F-Buchse

Top-Ausstattung

• Top-Ausstattung: Ulta low noise - Rauscharm

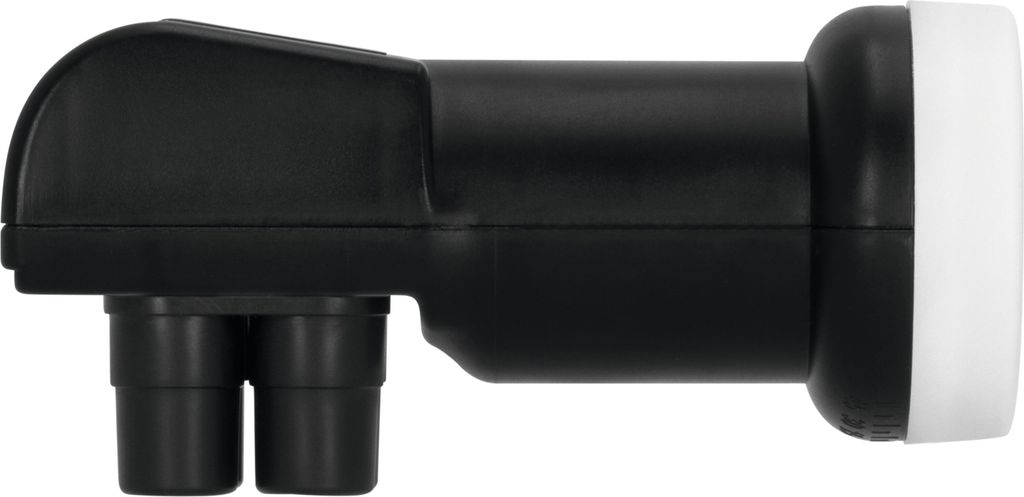

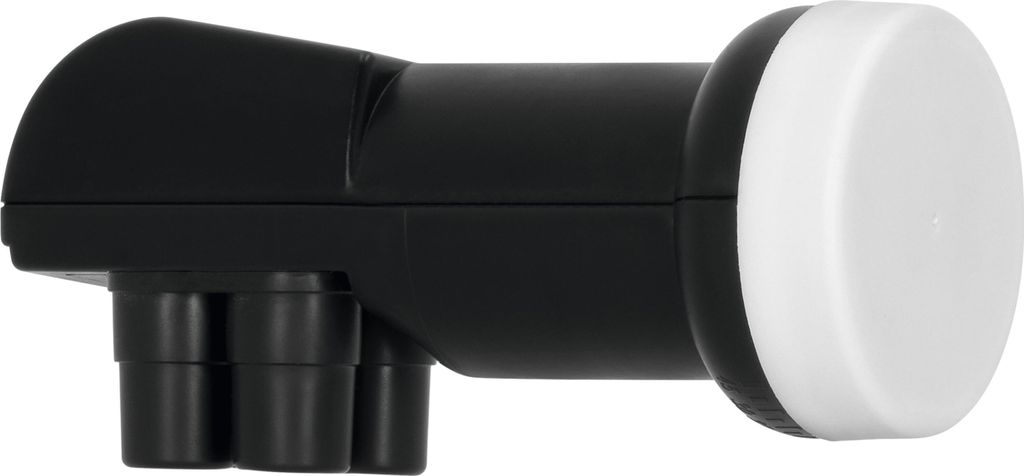

• Top-Ausstattung: Inkl. Abdeckungen/Schutzhülsen für die Anschlüsse
• Top-Ausstattung: Feed-ø 40 mm

Rauschmaß

• Unterer Frequenzbereich: 0,7 dB max.
• Oberer Frequenzbereich: 0,7 dB max.
• Rauschmaß: typ. 0,9 dB

Stromversorgung

• LNB-Spannungsversorgung: 10,5 ... 19,5 V
• Stromverbrauch: max. 150 mA
