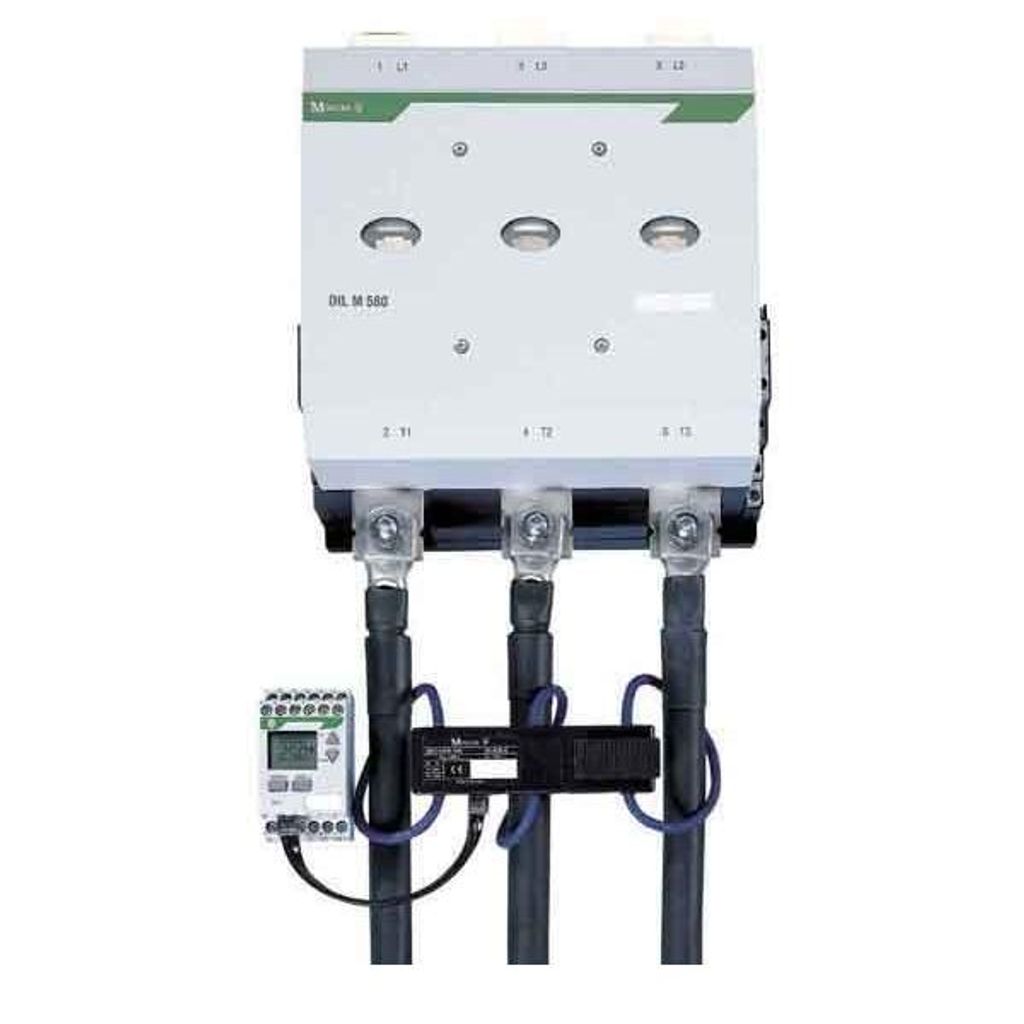

Eaton Leistungsschütz m.Br. DILM650/22(RA250) 208219

Eaton Leistungsschütz m.Br. DILM650/22(RA250) Hersteller: EatonBezeichnung: Leistungsschütz m.Br. 2S2Ö 355kW/400V/AC3Typ: DILM650/22(RA250)Bemessungssteuerspeisespannung Us bei AC 50 Hz:110..250 VBemessungssteuerspeisespannung Us bei AC 60 Hz:110..250 VBemessungssteuerspeisespannung Us bei DC:110..250 VSpannungsart zur Betätigung:ACBemessungsbetriebsstrom Ie bei AC-1, 400 V:1041 ABemessungsbetriebsstrom Ie bei AC-3, 400 V:650 ABemessungsbetriebsleistung bei AC-3, 400 V:355 kWBemessungsbetriebsstrom Ie bei AC-4, 400 V:512 ABemessungsbetriebsleistung bei AC-4, 400 V:280 kWBemessungsbetriebsleistung NEMA:373 kWGeeignet für Reiheneinbau:neinAnzahl der Hilfskontakte als Schließer:2Anzahl der Hilfskontakte als Öffner:2Anschlussart Hauptstromkreis:SchienenanschlussAnzahl der Schließer als Hauptkontakte:3Eaton Leistungsschütz m.Br. DILM650/22(RA250): weitere DetailsLeistungsschütz, Applikation: Leistungsschütz für Motoren, Komfortgeräte größer 170 A, Gebrauchskategorie: AC-1: Nicht induktive oder schwach induktive Last, Widerstandsöfen, AC-3: Käfigläufermotoren: Anlassen, Ausschalten während des Laufes, AC-4: Käfigläufermotoren: Anlassen, Gegenstrombremsen, Reversieren, Tippen, Anschlusstechnik: Schraubanschluss, Bemessungsbetriebsstrom AC-3 380 V 400 V: Ie= 650 A, Bemessungsbetriebsstrom AC-1 konventioneller thermischer Strom, 3-polig, 50 - 60 Hz offen bei 40 °C: Ith = Ie= 1041 A, Bemessungsbetriebsstrom AC-1 konventioneller thermischer Strom 1-polig offen: Ith= 2125 A, max. Bemessungsbetriebsleistung Drehstrommotoren 50 - 60 Hz AC-3 220 V 230 V: P= 205 kW, 380 V 400 V: P= 355 kW, 660 V 690 V: P= 630 kW, max. Bemessungsbetriebsleistung Drehstrommotoren 50 - 60 Hz AC-4 220 V 230 V: P= 161 kW, 380 V 400 V: P= 280 kW, 660 V 690 V: P= 494 kW, kombinierbar mit Hilfsschalter: DILM820-XHI¿, Kontaktbestückung S = Schließer: 2 S, Kontaktbestückung Ö = Öffner: 2 Ö, Hinweise: Integrierte Schutzbeschaltung in der Ansteuerelektronik., 660 V, 690 V bzw. 1000 V: nicht direkt reversieren., Stromart AC/DC: Wechsel- und Gleichstrombetätigung Geliefert wird: Eaton (Moeller) Leistungsschütz m.Br. 2S2Ö 355kW/400V/AC3 DILM650/22(RA250), Verpackungseinheit: 1 Stück, EAN: 4015082082192
