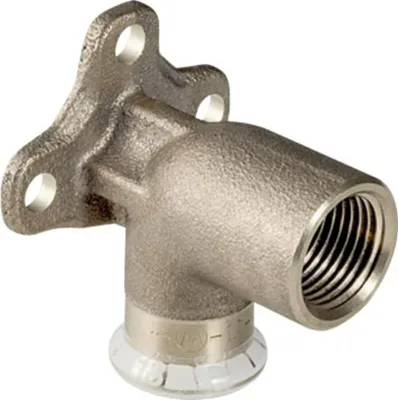

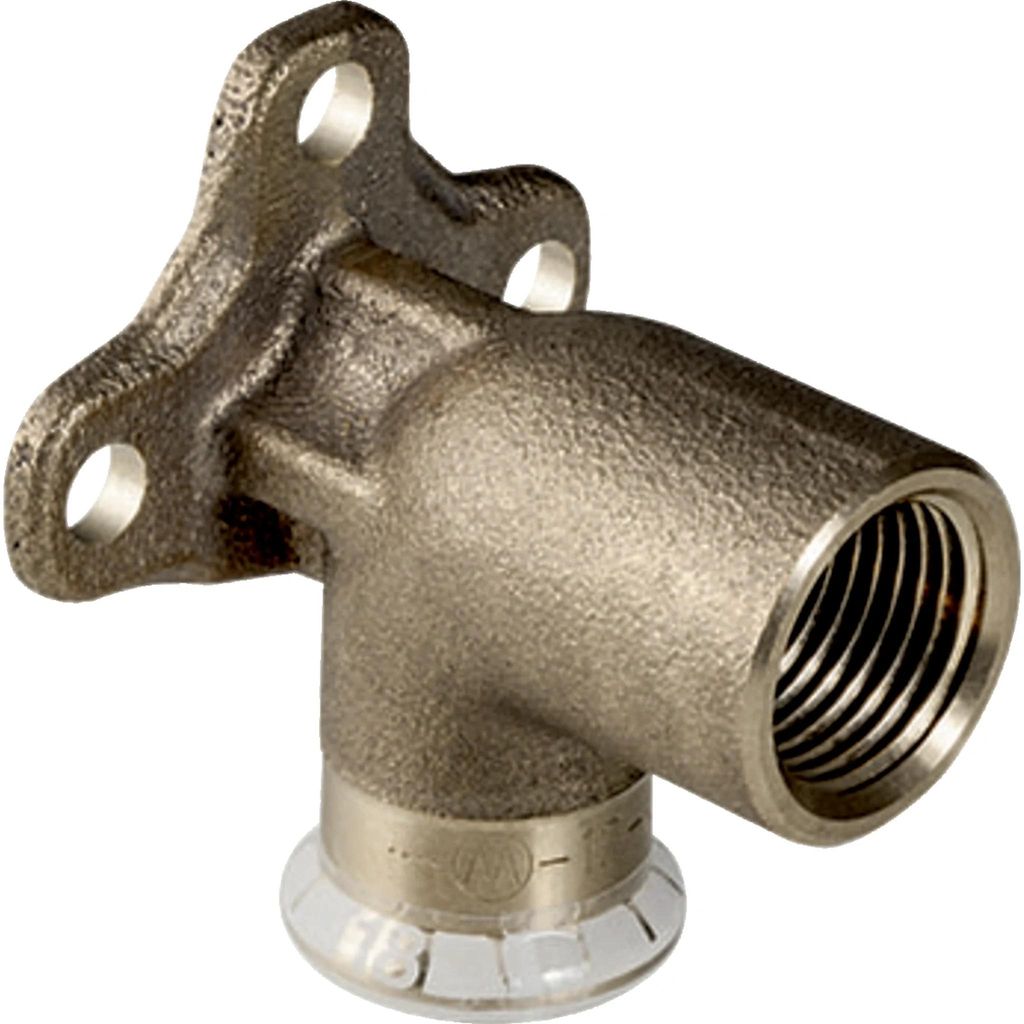

Geberit 63453 Mapress Kupfer Anschlusswinkel 90Gr

Eigenschaften:

• Pressindikator
• Unverpresst undicht
• Drei Befestigungspunkte
• Dichtring aus CIIR schwarz
• Pressmuffe mit transparentem Schutzstopfen
• Aus Rotguss (CuSn5Zn5Pb2-C)
• Für Haustechnik
• Industrie und Schiffbau

Technische Daten:

• Serie: Mapress
• Werkstoffgüte: CuSn5Zn5Pb2
• Oberflächenschutz: Unbehandelt
• Größe: 15 mm x 1/2"
• Gewindemaß Armatur: 1/2 Zoll
• Anschluss: Pressmuffe
• Rohraußendurchmesser Anschluss 1: 15 mm
• Nenndurchmesser Anschluss 1: DN 12
• Nenndurchmesser Anschluss 2: 1/2 Zoll
• Form: Rechtwinklig
• Systemgebunden: Ja
• Mediumtemperatur (Dauerbetrieb): 0 - 70
• Max. Mediumtemperatur (Dauerbetrieb): 100
• UBA-Positivliste: Ja

Bitte beachten Sie: Dekoration nicht im Lieferumfang enthalten. Technische Daten:

• Serie: Mapress
• Werkstoffgüte: CuSn5Zn5Pb2
• Oberflächenschutz: Unbehandelt
• Größe: 15 mm x 1/2"
• Gewindemaß Armatur: 1/2 Zoll
• Anschluss: Pressmuffe
• Rohraußendurchmesser Anschluss 1: 15 mm
• Nenndurchmesser Anschluss 1: DN 12
• Nenndurchmesser Anschluss 2: 1/2 Zoll
• Form: Rechtwinklig
• Systemgebunden: Ja
• Mediumtemperatur (Dauerbetrieb): 0 - 70
• Max. Mediumtemperatur (Dauerbetrieb): 100
• UBA-Positivliste: Ja

Bitte beachten Sie: Dekoration nicht im Lieferumfang enthalten. Technische Daten:

• Serie: Mapress
• Werkstoffgüte: CuSn5Zn5Pb2
• Oberflächenschutz: Unbehandelt
• Größe: 15 mm x 1/2"
• Gewindemaß Armatur: 1/2 Zoll
• Anschluss: Pressmuffe
• Rohraußendurchmesser Anschluss 1: 15 mm
• Nenndurchmesser Anschluss 1: DN 12
• Nenndurchmesser Anschluss 2: 1/2 Zoll
• Form: Rechtwinklig
• Systemgebunden: Ja
• Mediumtemperatur Bitte Bitte beachten Sie: Dekoration nicht im Lieferumfang enthalten. Technische Daten:
  • Serie: Mapress
  • Werkstoffgüte: CuSn5Zn5Pb2
  • Oberflächenschutz: Unbehandelt
  • Größe: 15 mm x 1/2"
  • Gewindemaß Armatur: 1/2 Zoll
  • Anschluss: Pressmuffe
  • Rohraußendurchmesser Anschluss 1: 15 mm
  • Nenndurchmesser Anschluss 1: DN 12
  • Nenndurchmesser Anschluss 2: 1/2 Zoll
  • Form: Rechtwinklig
  • Systemgebunden: Ja
  • Mediumtemperatur (Dauerbetrieb): 0 - 70
  • Max. Mediumtemperatur (Dauerbetrieb): 100
  • UBA-Positivliste: Ja


  Bitte beachte: Dekoration nicht im Lieferumfang enthalten.

• 90°-Anschlusswinkel mit Pressanschluss und Innengewinde
• Für Trinkwasser- und Heizungsinstallationen
• Unverpresst undicht
• Drei Befestigungspunkte
• Mapress Presskontur M
• Robuste Rotgussausführung

Verwendungszwecke

• Für Haustechnik, Industrie und Schiffbau
• Für Trinkwasser kalt und warm

Eigenschaften

• Dichtring aus CIIR
• Mit Schutzkappe: Ja
• Mit Verbindungsanzeige: Nein
• Form: rechtwinklig
• Systemgebunden: Ja (Geberit Mapress CU)

Technische Eigenschaften

• Werkstoff: Rotguss / bleifreier Rotguss (CuSn5Zn5Pb2)
• Oberflächenschutz: unbehandelt
• Rohraußendurchmesser Anschluss 1: 15 mm (DN 12)
• Anschluss 2: Rp 1/2" (Innengewinde zylindrisch, 1/2 Zoll)
• Winkel: 90°
• Länge L: 3,4 cm (34 mm)
• Länge Teilmaß l: 1,8 cm (18 mm)
• Z-Maß: 1,4 cm
• Länge ab Wandplatte: 52 mm
• Arbeitslänge Anschluss 1: 14 mm
• Arbeitslänge Anschluss 2: 52 mm
• Mediumtemperatur (Dauerbetrieb): 0 – 70 °C
• Konturcode: M

Logistik / Verpackung

• Einzelstückgewicht: 0,152 kg
• Einzelstückmaße (L x B x H): 50 x 50 x 60 mm

Verpackungseinheit: 1 Stück

[ 25900363: 2026-10-16 20:24:20.0 ]





Eigenschaften: Das Mapress Rotguss Pressfitting-System besteht aus folgenden Komponenten: Mapress Rotguss Pressfitting Pressfitting und DIN EN/DVGW Qualitätskupferrohr werden mit einem geeigneten Presswerkzeug unter Einhaltung der Einschubtiefe als Pressfitting-Verbindung miteinander verpresst. Die Rohrdimensionen d 12-35 mm werden standardmäßig mit Pressbacken verpresst. Die Rohrdimensionen d 42–108 mm werden mit Pressschlingen und den zugehörigen Zwischenbacken verpresst. Die Pressverbinder aus Kupfer bzw. Konturringe aus Butylkautschuk CIR-schwarz für Pressfittings d 12 - 54 mm, sowie Oval-Dichtringe aus EPDM-schwarz für Pressfittings d 76,1 – 108 mm erfüllen sämtliche Hygieneanforderungen, wie z.B. KTW-Empfehlung BGA und DVGW W270. Mapress Pressfittings und Dichtungen sind zugelassen für die Desinfektion von Trinkwasser gemäß der Liste der Aufbereitungsstoffe und Desinfektionsverfahren nach §11 der Trinkwasserverordnung 2001. Mapress Kupfer und Rotguss Pressfittings sind mit einem weißen Pressindikator gekennzeichnet. Über die Farbe des Pressindikators ist das Material (Weiß = Werkstoffe Kupfer Messing und Rotguss), über den Verschlussstopfen der Einsatzbereich des Fittings erkennbar: Transparent = Standardanwendung (z.B. Trinkwasser) Gelb = Gas (z.B. Erdgas) Anthrazit = Sonderanwendung (z.B. Solar) GB63453

Verwendungszwecke - Für Haustechnik, Industrie und Schiffbau Eigenschaften - Unverpresst undicht - Dichtring aus CIIR schwarz - Drei Befestigungspunkte Technische Eigenschaften - Werkstoff: Rotguss (CuSn5Zn5Pb2-C) - d, D / Außendurchmesser (mm): 15 mm - L / Länge (cm): 3,4 cm - l / Länge Teilmaß (cm): 1,8 cm - Rp / Rohrinnengewinde kegelig : 1/2" - arc / Winkel (Grad): 90 Grad - Z / Z-Maß (cm): 1,4 cm - DN / Nennweite: 12 / 15 - L1 / Länge (cm): 5,2 cm - l1 / Länge Teilmaß (cm): 3,4 cm
