Eaton 1.0 189903 {{ $code_optional }} 4015081878994 2025-08-07 Motorschutzschalter für Transformatoren PKZM0-10-EA
Schraubklemmen 189903 Hauptmerkmale der Produkte Konformität mit IEC/EN60947 Schraubklemmen Schutzart IP20 Schnelle, einfache
und sichere Montage Möglichkeit
des Anschlusses an den

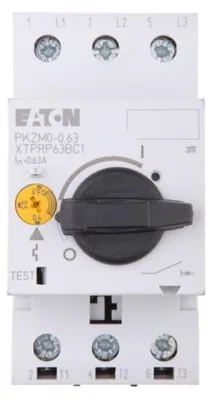

Adapter MSFA Schalter PKZ – Tradition und Innovation seit 1932 Eaton produziert seit 1932 Motorschutzschalter der Baureihe PKZ. Über Jahrzehnte hinweg hatten unsere innovativen Lösungen einen wesentlichen Einfluss auf die Entwicklung der Motorschutztechnologie. Die Marke PKZ hat sich nicht nur als Symbol für hohe Qualität etabliert, sondern auch als Synonym für Motorschutzschalter unter Fachleuten. PKZ-Geräte sind moderne, schmelzsicherungslose Lösungen, die Kurzschluss- und Überlastschutz in sich vereinen. Sie werden in zwei Varianten n, die den gesamten Strombereich von 0,1 A bis 63 A abdecken – in lediglich 18 Modellen, was zu Platzersparnis im Lager führt und die Anlagenplanung erleichtert. Zusätzlich sind die PKZ-Schalter vollständig kompatibel mit der Schützreihe DILM von Eaton. Verschiedene Verdrahtungsmöglichkeiten ‑ Schraub- und Push‑in Die Motorschutzschalter können nicht nur traditionell mit Schrauben, sondern auch mittels moderner Push-in-Stecktechnik angeschlossen werden. Dank dieser Klemmen lassen sich die Leitungen schnell und sicher mit nur einem Klick anschließen – ohne Werkzeug. PKZ-Schalter mit Push-in-Klemmen sind für Nennströme bis 32 A erhältlich. PKZ – Schlüsselelement des xStart-Systems Dank nur zwei Schaltermodellen ist es möglich, den gesamten Strombereich von 0,1 A bis 63 A abzudecken, unter Verwendung von nur 20 Gerätevarianten. Die Kompatibilität mit der Schützreihe DIL ermöglicht eine schnelle und bequeme Zusammenstellung kompletter Motorstarter. Vorbereitet für IE3-Motoren Die Modelle PKZM0, PKZM4 und PKE wurden auf ihre Kompatibilität mit energieeffizienten IE3-Motoren getestet. Sie bieten zuverlässiges Einschalten und wirksamen Schutz vor Überlastungen und Kurzschlüssen.
SmartWire-DT – intelligente Verbindung und Überwachung Das SmartWire-DT-System erhöht die Zuverlässigkeit und Effizienz von Antrieben, indem es volle Datentransparenz im direkten Umfeld des Schutzschalters bietet. Modulare COM-Stromkreise ermöglichen die Überwachung zahlreicher Parameter, einschließlich des aktuellen Stroms bei den PKE-Modellen. Diese Informationen werden direkt an die Steuerung übermittelt und sind in der gesamten Anlage verfügbar. Die Modelle PKZM0, PKZM01, PKZM4 und PKE sind mit demselben Zubehör kompatibel, was die Konfiguration erheblich vereinfacht. Sie lassen sich auch leicht mit den Schützen DILM und den Softstartern DS7 kombinieren. Häufig gestellte Fragen Was sind Motorschutzschalter und wofür werden sie verwendet? Motorschutzschalter sind Schutzgeräte, deren Hauptaufgabe der Schutz von Elektromotoren vor Überlastungen, Kurzschlüssen und dem Ausfall einer Phase ist. Sie werden in vielen Industriesektoren eingesetzt, in denen Sicherheit und Zuverlässigkeit des Maschinenbetriebs entscheidend sind. Warum lohnt es sich, PKZ-Motorschutzschalter zu wählen? Die PKZ-Schutzschalter eignen sich hervorragend für energieeffiziente Motoren der Klasse IE3. Sie bewältigen hohe Anlaufströme effektiv und bieten zuverlässigen Schutz vor Überlastungen und Kurzschlüssen, was zu einem langfristigen und stabilen Betrieb der Geräte beiträgt. Wie funktioniert ein Transformatorschutzschalter und welche Aufgaben erfüllt er? Der Transformatorschutzschalter überwacht den durch den Transformator fließenden Strom. Bei Erkennung eines Kurzschlusses oder einer Überlastung unterbricht er automatisch den Versorgungsstromkreis und schützt so das Gerät vor Beschädigung. Seine wichtigsten Aufgaben sind der Schutz vor Überlastung, Kurzschluss sowie die Reaktion auf den Ausfall einer Phase. Welche Normen erfüllen die PKZ-Schutzschalter von Eaton? Die PKZ-Geräte entsprechen den internationalen Normen VDE 0660 und IEC/EN 60947, was ihren hohen Qualitäts- und Sicherheitsstandard bestätigt. Welche Strom- und Betriebsspannungsbereiche stehen für die PKZ-Modelle zur Verfügung? Die PKZ-Schutzschalter verfügen über einen Betriebsstrombereich von 0,16 A bis 32 A sowie Betriebsspannungen bis 690 V, was sie vielseitig einsetzbar macht für unterschiedliche industrielle Anwendungen. Welche Bedingungen müssen bei der Montage der PKZ-Schutzschalter erfüllt werden? Die PKZ-Schutzschalter können gemäß der Norm IEC/EN 60715 auf DIN-Schienen (Hutschiene) montiert werden. Welche Hauptmerkmale und Vorteile bieten die Schutzschalter mit Push-in-Klemmen von Eaton? Diese Lösung vereinfacht den Installationsprozess und minimiert die Möglichkeit von Montagefehlern.
Technische Daten – Motorschutzschalter
| Breite | 45 mm |
| Höhe | 93 mm |
| Tiefe | 76 mm |
| Bemessungsbetriebsleistung für AC-3, 400 V | 4 kW |
| Mit integriertem Hilfskontakt | Nein |
| Bemessungsdauerstrom Iu | 10 A |
| Mit integriertem Unterspannungsauslöser | Nein |
| Anzahl der Pole | 3 |
| Nennbetriebsspannung | 690 V |
| Einstellbereich des Überlastauslösers | 6.3 A |
| Verlustleistung | 6.48 W |
| Schutzart (IP) | IP20 |
| Mit Thermoschutz | Nein |
| Anschlussart der Hauptkontakte | Schraubverbindung |
| Art des Schaltelements | Drehknopf |
| Auslöseart | Thermomagnetisch |
| Nennbetriebsleistung für AC-3, 230 V | 2.2 kW |
| Bemessungs-Kurzschlussschaltvermögen Icu bei 400 V, AC | 150 kA |
| Einstellbereich des Kurzschlussauslösers | 155 A |
| Phasenausfallempfindlichkeit | Ja |
| Bauart des Geräts | Fest montiertes Gerät |
CN: 85362010
Phasenverlustempfindlichkeit: Ja
Länge: 100
EAN: 4015081878994
Herstellerindex: 189903
Polzahl: 3
PKWiU: 27.12.22.0
Art des Hauptstromkreisanschlusses: Schraubanschluss
Serie: PKZM0
Auslösemethode: Thermomagnetisch
Schutzart (IP): IP20 Breite: 80 Gewicht: 0,2000 Höhe: 50 Einstellbereich der sofortigen Kurzschlussauslösung [A] bis: 140 Einstellbereich der sofortigen Kurzschlussauslösung [A] von: 140 Überlastauslöser-Einstellbereich [A] bis:
10 Überlastauslöser-Einstellbereich [A] von:
6,3 Mit integriertem Hilfskontakt:
Nein Mit integriertem Unterspannungsauslöser:
Nein Bemessungsbetriebsleistung bei AC-3, 230 V [kW]:
2,2000 Bemessungsbetriebsleistung bei AC-3, 400 V [kW]:
4 Bemessungskurzschlussausschaltvermögen Icu bei 400 V, AC:
150 Bemessungsdauerstrom Iu [A]:
10- Bemessungskurzschlussausschaltvermögen Icu bei 400 V, AC [kA] - 150
- Einstellbereich der Überstromauslösung [A] von - 6,3
- Einstellbereich der Überstromauslösung [A] bis zu - 10
- Einstellbereich der verzögerungsfreien Kurzschlussauslösung [A] von - 140
- Anzahl der Pole - 3
- Anzahl der Pole - 3 Einstellbereich der verzögerungsfreien Kurzschlussauslösung [A] bis - 140
- Auslösemodus - Thermomagnetisch
- Anschlussart des Hauptstromkreises - Schraubanschluss
- Nennbetriebsleistung bei AC-3, 400 V [kW] - 4
- Nennbetriebsleistung bei AC-3, 230 V [kW] - 2.2000
- Nenndauerstrom Iu [A] - 10
- Schutzart (IP) - IP20
Sicherungen & Schutzschalter – Originalprodukt von EATON. Bezeichnung: Motorschutzschalter PKZM0-10-EA 3P 4kW 6,3-10A 189903 EATON. Hersteller-Nr.: 189903. Angaben laut Titel: 10A, 3P. Geeignet für den Einsatz in der Elektroinstallation und im Schaltschrankbau (je nach Ausführung).
