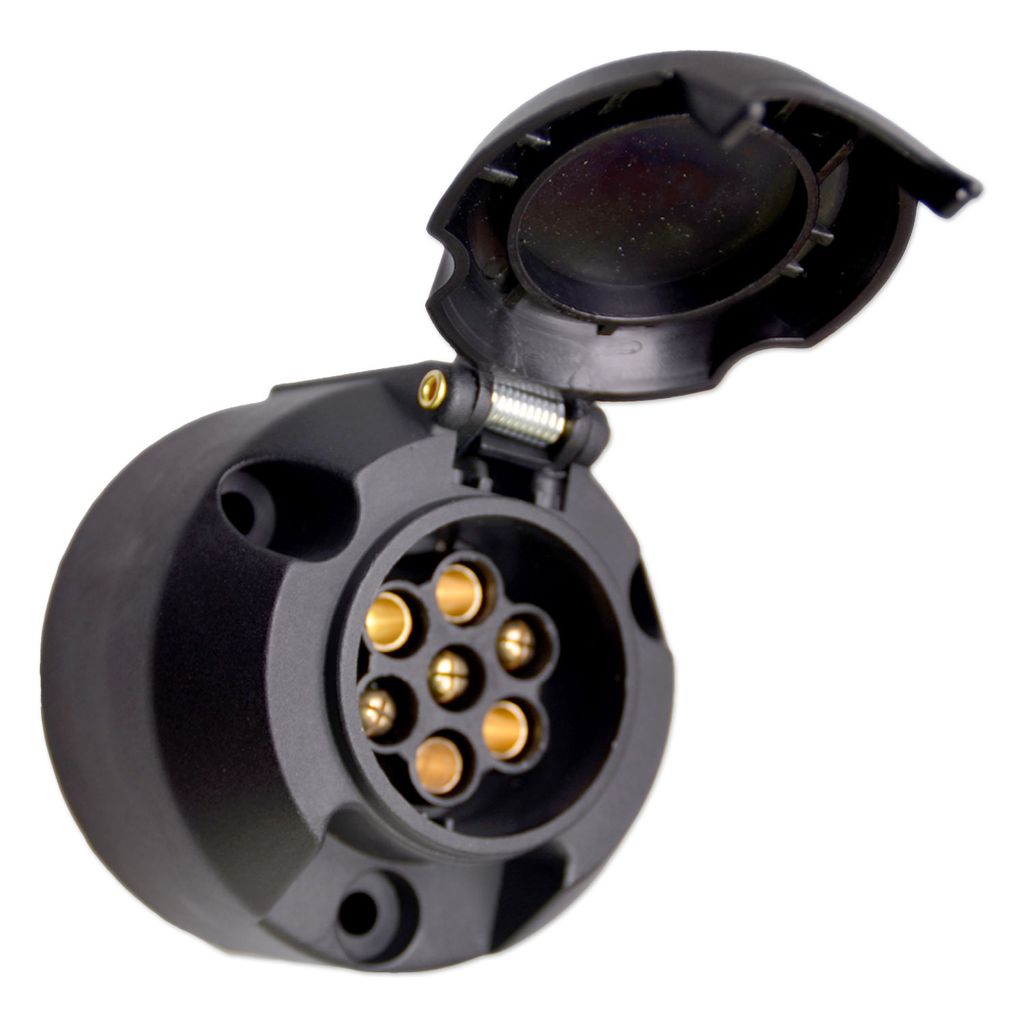

Anhängersteckdose 7-polig 12V 16A - Kunststoff - ISO 1724 - TS-7P-12-16
Diese 7-polige Anhängersteckdose aus Kunststoff ist für den elektrischen Anschluss von Anhängern, Trailern, Wohnwagen, Nutzfahrzeugen und landwirtschaftlichen Anhängern an 12V-Zugfahrzeugen ausgelegt. Sie wird fahrzeugseitig montiert und stellt die Verbindung zu einem passenden 7-poligen Anhängerstecker her.
Die Steckdose entspricht der gängigen ISO 1724 Belegung für 7-polige Anhängeranschlüsse. Über die Kontakte werden die grundlegenden Licht- und Signalfunktionen übertragen, darunter Blinker, Bremslicht, Schlusslicht, Masse und Nebelschlussleuchte.
Technische Daten:
- Marke: Impulse Innovation
- Bezeichnung: TS-7P-12-16
- Artikel: Anhängersteckdose / 7-polige Steckdose / ISO-Dose / Fahrzeugsteckdose / Zugfahrzeuganschluss
- Ausführung: 7-polig
- Nennspannung: 12 V DC
- Nennstrom: 16 A
- Norm / Belegung: ISO 1724
- Kabelanschluss: Schraubklemmen
- Kontaktmaterial: Messing (CuZn)
- Gehäusematerial: Polyamid (PA)
- Verschluss: Klappdeckel mit Federmechanismus
- Bauform: rund
- Farbe: Schwarz
- Abmessungen (BxTxH): ca. 69,7 × 70 × 49,9 mm
Eigenschaften:
- 7-poliger Standardanschluss: Für gängige Anhängerstecker nach ISO 1724 geeignet.
- Fahrzeugseitige Steckdose: Zur Montage am Zugfahrzeug, Anhängerkupplungsträger oder einer passenden Halterung.
- Für 12V-Anhängerelektrik: Überträgt die wichtigsten Lichtfunktionen zwischen Zugfahrzeug und Anhänger.
- Kunststoffgehäuse aus Polyamid: Leichte und robuste Ausführung für übliche Anhängeranwendungen.
- Klappdeckel mit Feder: Deckt die Kontaktöffnung ab, wenn kein Anhängerstecker eingesteckt ist.
- Schraubklemmen innen: Die einzelnen Leitungen können direkt angeschlossen und fest verschraubt werden.
- Messingkontakte: Für zuverlässige elektrische Kontaktierung bei sachgerechtem Anschluss.
Anwendungsbereiche:
- PKW und Zugfahrzeuge: Anschlussdose für Anhänger mit 7-poligem Stecker.
- Anhänger und Trailer: Für Beleuchtungs- und Signalfunktionen bei einfachen Anhängersystemen.
- Wohnwagen und Caravan: Geeignet für ältere oder einfache 7-polige Anschlusslösungen.
- Nutzfahrzeuge und Transportanhänger: Für 12V-Anhängerelektrik im privaten und gewerblichen Einsatz.
- Bootsanhänger und Freizeittrailer: Für Licht- und Signalübertragung bei passender 7-poliger Verkabelung.
- Werkstatt und Nachrüstung: Als Ersatzteil bei er Steckdose oder zur Reparatur vorhandener 7-poliger Anschlüsse.
Beschreibung:
Die Anhängersteckdose TS-7P-12-16 ist eine 7-polige Fahrzeugsteckdose für klassische 12V-Anhängeranschlüsse. Sie wird am Zugfahrzeug montiert und nimmt einen passenden 7-poligen Anhängerstecker auf. Damit eignet sie sich für Anhänger, Trailer, Wohnwagen und Nutzfahrzeuge, bei denen die grundlegenden Beleuchtungsfunktionen übertragen werden sollen.
Das Gehäuse besteht aus Polyamid und ist als leichte, korrosionsfreie Kunststoffausführung für den üblichen Einsatz am Fahrzeugheck ausgelegt. Der federbelastete Klappdeckel schützt die Kontaktöffnung bei Nichtbenutzung vor Schmutz und mechanischer Beanspruchung.
Die Leitungen werden im Inneren über Schraubklemmen angeschlossen. Für eine zuverlässige Funktion sollten die Adern sauber vorbereitet, korrekt nach ISO-1724-Belegung angeschlossen und gegen Zugbelastung, Scheuern und Feuchtigkeit geschützt werden. Nach der Montage sollten alle Lichtfunktionen am Anhänger geprüft werden.
Kontaktbelegung nach ISO 1724:
| Pol | Klemme | Funktion | Übliche Kabelfarbe |
|---|
| 1 | L | Blinker links | Gelb |
| 2 | 54g | Nebelschlussleuchte | Blau |
| 3 | 31 | Masse | Weiß |
| 4 | R | Blinker rechts | Grün |
| 5 | 58R | Schlusslicht / Begrenzungslicht rechts | Braun |
| 6 | 54 | Bremslicht | Rot |
| 7 | 58L | Schlusslicht / Begrenzungslicht links | Schwarz |
Hinweis: Die angegebenen Kabelfarben entsprechen der üblichen Belegung. Vor dem Anschluss sollte die tatsächliche Fahrzeug- und Anhängerverkabelung geprüft werden, da ältere Fahrzeuge, Reparaturen oder Nachrüstungen abweichen können.
Wichtige Hinweise zur Auswahl:
- Fahrzeugseite: Diese Steckdose ist für die Montage am Zugfahrzeug vorgesehen.
- Passender Gegenstecker: Für Anhänger mit 7-poligem Stecker nach ISO 1724 geeignet.
- 7-polig: Für grundlegende Anhängerbeleuchtung geeignet.
- 13-polig erforderlich: Wenn zusätzliche Funktionen wie Rückfahrlicht, Dauerplus oder Ladeleitung benötigt werden.
- Kunststoffausführung: Leicht, korrosionsfrei und passend für viele Standardanwendungen am Fahrzeugheck.
- Nur 12V: Nicht für 24V-Systeme, 230V oder Haushaltsstrom verwenden.
Verwendungshinweise:
- Nur für 12V-Gleichstromsysteme verwenden.
- Vor Montage oder Anschluss die Stromzufuhr unterbrechen.
- Pinbelegung vor dem Anschließen mit der Markierung an der Steckdose abgleichen.
- Leitungen sauber abisolieren und fest in den Schraubklemmen befestigen.
- Kabel gegen Zug, Scheuern, Knicken und Feuchtigkeit schützen.
- Steckdose so montieren, dass sie gut erreichbar und möglichst geschützt sitzt.
- Klappdeckel geschlossen halten, wenn kein Anhängerstecker eingesteckt ist.
- Nach der Montage alle Lichtfunktionen am Anhänger prüfen.
Sicherheits- und Warnhinweise:
- Nur bestimmungsgemäß als 7-polige Anhängersteckdose im 12V-Bordnetz verwenden.
- Nicht verwenden, wenn Gehäuse, Kontakte oder Anschlussklemmen beschädigt sind.
- Falsch angeschlossene Leitungen können zu Fehlfunktionen der Anhängerbeleuchtung führen.
- Montage nur durch fachkundige Personen oder gemäß Fahrzeug- bzw. Herstellerangaben durchführen.
- Kontaktbereich regelmäßig auf Korrosion, Feuchtigkeit, Verschmutzung und festen Sitz prüfen.
- Nicht dauerhaft unter Wasser setzen und nicht direkt mit Hochdruck reinigen.
- Nicht für 24V-Systeme, 230V, Netzspannung oder haushaltsübliche Steckdosen verwenden.
- Von Kindern fernhalten - kein Spielzeug.
Lieferumfang:
- 1× Impulse Innovation Anhängersteckdose TS-7P-12-16, 7-polig, 12V, 16A, Kunststoff
Häufige Fragen:
Wofür wird eine 7-polige Anhängersteckdose verwendet?
Eine 7-polige Anhängersteckdose wird am Zugfahrzeug montiert und verbindet die Fahrzeugbeleuchtung mit einem Anhänger, Trailer oder Wohnwagen. Sie überträgt die grundlegenden Licht- und Signalfunktionen.
Ist diese Steckdose für Rückfahrlicht oder Dauerplus geeignet?
Nein. Eine 7-polige Steckdose nach ISO 1724 ist für die grundlegende Anhängerbeleuchtung vorgesehen. Für Rückfahrlicht, Dauerplus oder Ladeleitung wird in der Regel ein 13-poliger Anschluss benötigt.
Passt die Steckdose zu normalen 7-poligen Anhängersteckern?
Ja, die Steckdose ist für gängige 7-polige Anhängerstecker nach ISO 1724 ausgelegt.
Was ist der Unterschied zur 13-poligen Anhängersteckdose?
Die 7-polige Steckdose überträgt die wichtigsten Lichtfunktionen. Eine 13-polige Steckdose bietet zusätzliche Kontakte für Rückfahrlicht, Dauerplus, geschaltete 12V-Leitung und getrennte Masseleitungen.
Ist Kunststoff oder Aluminium besser?
Kunststoff ist leicht, korrosionsfrei und für viele Standardanwendungen ausreichend. Aluminium ist sinnvoll, wenn eine mechanisch robustere Metallausführung gewünscht ist, zum Beispiel bei stärkerer Beanspruchung oder klassischer Fahrzeugoptik.
