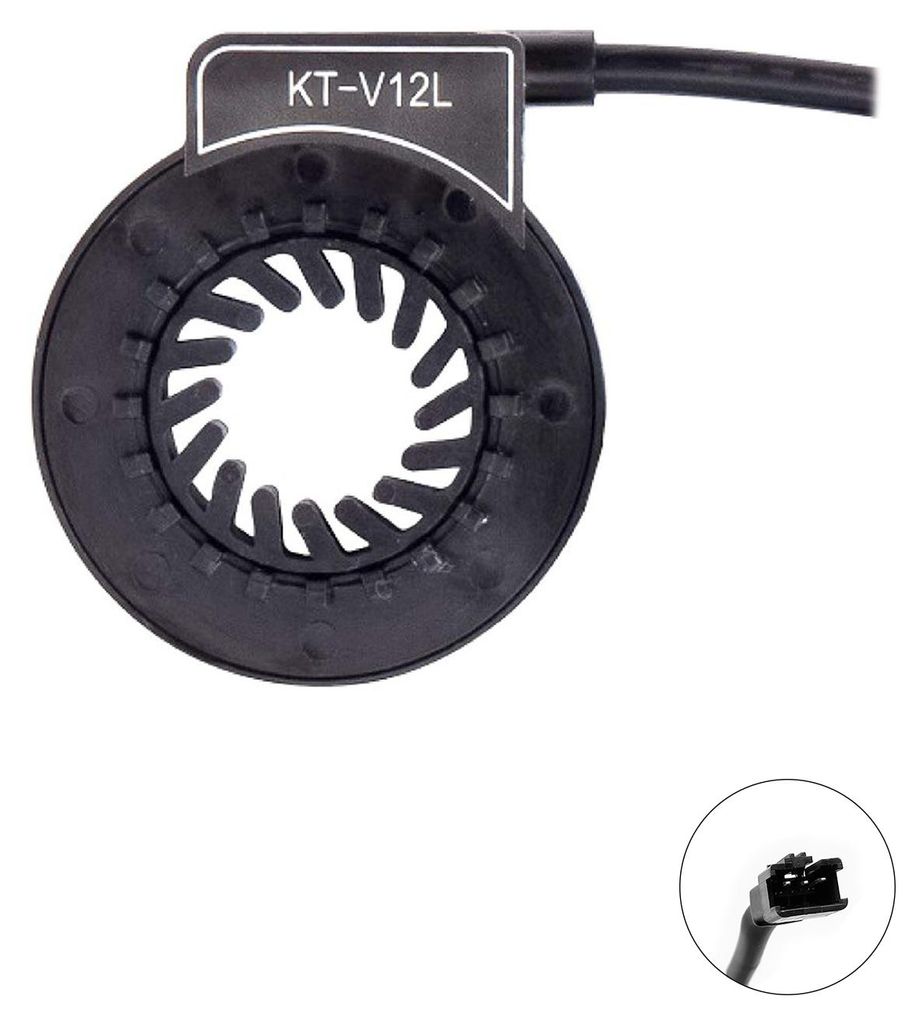

windmeile | E-Bike Pedalsensor PAS KT-V12L links, 24V 36V 48V, 12 Impulse, 3-Pin JST Julet 6-Pin Higo G6.4.2, 65cm 80cm, für Bafang

## Highlights - Kadenzsensor für E-Bike- und Pedelec-Systeme mit 24 V, 36 V und 48 V Systemspannung. - Integrierte Magnetscheibe mit 6 Magneten für 12 Impulse pro Kurbelumdrehung. - Montage links am Tretlager auf einer Vierkantwelle mit knapp 7 mm benötigtem Bauraum. - Drei Anschlussausführungen für passende windmeile- und Bafang-Controller. - Wasserdichte und witterungsbeständige Stecker bei der Waterproof- und Bafang-Ausführung. - Einbau nach Abnahme der linken Tretkurbel, während das Tretlager eingebaut bleibt. ## Technische Eigenschaften - Marke: windmeile - Modell: PAS KT-V12L - Sensortyp: Kadenzsensor - Systemspannungen: 24 V, 36 V und 48 V - Farbe: Schwarz - Einbauposition: Links am Tretlager - Wellenform: Vierkantwelle - Benötigter Bauraum: Knapp 7 mm - Magnete: 6 - Impulse: 12 pro Kurbelumdrehung - Professional-Ausführung: Professional - 3-Pin JST-SM-3A - 80 cm - Waterproof-Ausführung: Waterproof - 3-Pin Julet Z308JG - 65 cm - Bafang-Ausführung: Bafang - 6-Pin Higo G6.4.2 - 65 cm - Professional-Kompatibilität: windmeile-Controller mit Professional-Steckersystem - Waterproof-Kompatibilität: Controller mit passendem Julet-Sensoranschluss - Bafang-Kompatibilität: Bafang-Nabenmotor-Systeme mit Bafang-UART-Controllern sowie CAN-Bus-Controllern mit UART-Sensorausgang ## Produktbeschreibung Der windmeile PAS KT-V12L erfasst die Pedalbewegung in E-Bike- und Pedelec-Systemen. Bei vorwärtsdrehender Tretkurbel sendet der Kadenzsensor ein Signal an das Steuergerät zur Aktivierung des Elektroantriebs. Die normale Pedalfunktion bleibt erhalten. Seine integrierte Magnetscheibe erzeugt mit 6 Magneten 12 Impulse pro Kurbelumdrehung. Alle Ausführungen unterstützen 24 V, 36 V und 48 V Systemspannung. Die Professional-Ausführung besitzt einen 3-poligen JST-SM-3A-Stecker und ein 80 cm langes Kabel. Die Waterproof-Ausführung ist mit einem 3-poligen Julet-Stecker Z308JG und 65 cm Kabel ausgestattet. Die Bafang-Ausführung bietet einen 6-poligen Higo-Stecker G6.4.2 mit 65 cm Kabel für Bafang-Nabenmotor-Systeme mit passenden Bafang-Controllern. Sie eignet sich für UART sowie für CAN-Bus-Controller mit UART-Sensorausgang. Prüfen Sie vor der Auswahl den Controlleranschluss, die erforderliche Kabellänge, die Wellenform und den verfügbaren Bauraum. Der Sensor sitzt links am Tretlager auf einer Vierkantwelle und benötigt knapp 7 mm Platz. Für den Einbau nehmen Sie die linke Tretkurbel ab, schieben den Sensor mit integrierter Magnetscheibe auf die Welle und montieren die Kurbel wieder. Das Tretlager bleibt dabei eingebaut. Verbinden Sie anschließend das Sensorkabel mit dem passenden Pedalsensoranschluss des Controllers. ## Lieferumfang - Ein Pedalsensor PAS KT-V12L in der gewählten Ausführung: Professional - 3-Pin JST, Waterproof - 3-Pin Julet oder Bafang - 6-Pin Higo.
