Eigenschaften - STP T2 40 ist eine Reihe von Typ 2/Klasse II Geräten zur Ableitung von Spannungsspitzen, entsprechend EN/IC 61643-11.- Geeignet für die zweite Schutzstufe in Verteilerkästen, denen Typ 1 Schutzeinrichtungen vorgeschaltet sind oder für die erste Schutzstufe in gewerblichen und anderen Anwendungen ohne Gefährdung durch direkte Einschläge und ohne externes Blitzschutzsystem Technische Daten:
- Netzform DC: nein
- Netzform IT: nein
- Netzform TN: nein
- Netzform TN-C: nein
- Netzform TN-C-S: nein
- Netzform TN-S: ja
- Netzform TT: ja
- Netzform sonstige: nein
- Anzahl der Leiter (ohne Erde): 4
- Nennableitstoßstrom (8/20): 20 kA
- Max. Ableitstoßstrom (8/20): 40 kA
- Nennspannung AC: 400 V
- Höchste Dauerspannung AC: 275 V
- Schutzpegel: 1,3 kV
- Max. Überstromschutzeinrichtung Stichverdrahtung (Sicherung): 125 A
- Max. Überstromschutzeinrichtung V-Verdrahtung (Sicherung): 125 A
- Kurzschlussfestigkeit (Isccr): 25 kA
- Integrierter Kurzschlussschutz: nein
- Integrierte Vorsicherung: nein
- Leckstromfrei: nein
- Montageart: Hutschiene TH35
- Baugröße: 4 TE
- Max. Leiterquerschnitt starr (ein-/mehrdrähtig): 35 mm²
- Max. Leiterquerschnitt flexibel (feindrähtig): 25 mm²
- Mit Fernmeldekontakt: nein
- Signalisierung am Gerät: optisch
- Prüfklasse Typ 2: ja
- Schutzart (IP): IP20
Bitte beachten Sie: Dekoration nicht im Lieferumfang enthalten. Technische Daten:
- Netzform DC: nein
- Netzform IT: nein
- Netzform TN: nein
- Netzform TN-C: nein
- Netzform TN-C-S: nein
- Netzform TN-S: ja
- Netzform TT: ja
- Netzform sonstige: nein
- Anzahl der Leiter (ohne Erde): 4
- Nennableitstoßstrom (8/20): 20 kA
- Max. Ableitstoßstrom (8/20): 40 Bitte Bitte Bitte beachten Sie: Dekoration nicht im Lieferumfang enthalten. Technische Daten:
- Netzform DC: nein
- Netzform IT: nein
- Netzform TN: nein
- Netzform TN-C: nein
- Netzform TN-C-S: nein
- Netzform TN-S: ja
- Netzform TT: ja
- Netzform sonstige: nein
- Anzahl der Leiter (ohne Erde): 4
- Nennableitstoßstrom (8/20): 20 kA
- Max. Ableitstoßstrom (8/20): 40 kA
- Nennspannung AC: 400 V
- Höchste Dauerspannung AC: 275 V
- Schutzpegel: 1,3 kV
- Max. Überstromschutzeinrichtung Stichverdrahtung (Sicherung): 125 A
- Max. Überstromschutzeinrichtung V-Verdrahtung (Sicherung): 125 A
- Kurzschlussfestigkeit (Isccr): 25 kA
- Integrierter Kurzschlussschutz: nein
- Integrierte Vorsicherung: nein
- Leckstromfrei: nein
- Montageart: Hutschiene TH35
- Baugröße: 4 TE
- Max. Leiterquerschnitt starr (ein-/mehrdrähtig): 35 mm²
- Max. Leiterquerschnitt flexibel (feindrähtig): 25 mm²
- Mit Fernmeldekontakt: nein
- Signalisierung am Gerät: optisch
- Prüfklasse Typ 2: ja
- Schutzart (IP): IP20
Bitte beachte: Dekoration nicht im Lieferumfang enthalten.

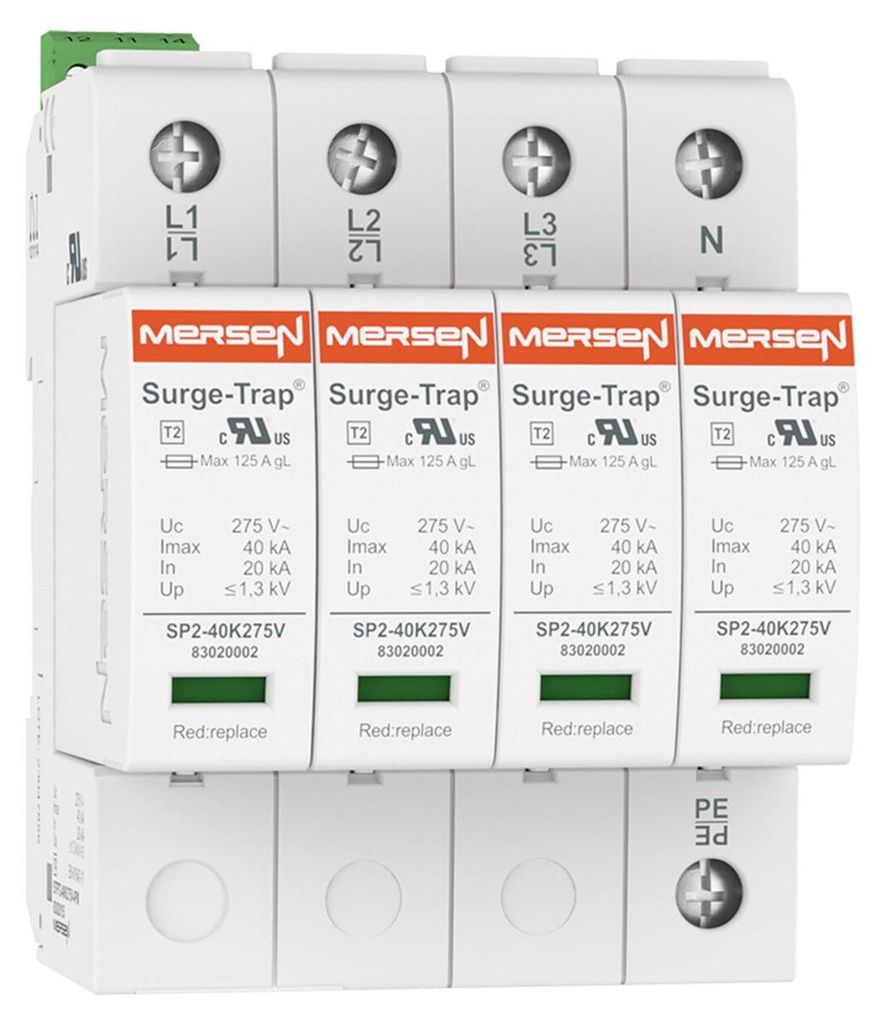

Mersen Überspg.-Ableiter Typ 2 STPT2-40K275V-4P
Hersteller:Mersen
Bezeichnung:Überspg.-Ableiter Typ 2 40kA Uc275V 4+0 TNS
Typ:STPT2-40K275V-4P
Netzform DC:nein
Netzform IT:nein
Netzform TN:nein
Netzform TN-C:nein
Netzform TN-C-S:nein
Netzform TN-S:ja
Netzform TT:ja
Netzform sonstige:nein
Anzahl der Leiter (ohne Erde):4
Nennableitstoßstrom (8/20):20 kA
Max. Ableitstoßstrom (8/20):40 kA
Nennspannung AC:400 V
Höchste Dauerspannung AC:275 V
Schutzpegel:1,3 kV
Max. Überstromschutzeinrichtung Stichverdrahtung (Sicherung):125 A
Max. Überstromschutzeinrichtung V-Verdrahtung (Sicherung):125 A
Kurzschlussfestigkeit (Isccr):25 kA
Integrierter Kurzschlussschutz:nein
Integrierte Vorsicherung:nein
Leckstromfrei:nein
Montageart:Hutschiene TH35
Baugröße:4 TE
Max. Leiterquerschnitt starr (ein-/mehrdrähtig):35 mm²
Max. Leiterquerschnitt flexibel (feindrähtig):25 mm²
Mit Fernmeldekontakt:nein
Signalisierung am Gerät:optisch
Prüfklasse Typ 2:ja
Schutzart (IP):IP20
Mersen Überspg.-Ableiter Typ 2 STPT2-40K275V-4P: weitere Details
STP T2 40 ist eine Reihe von Typ 2/Klasse II Geräten zur Ableitung von Spannungsspitzen, entsprechend EN/IC 61643-11. Geeignet für die zweite Schutzstufe in Verteilerkästen, denen Typ 1 Schutzeinrichtungen vorgeschaltet sind oder für die erste Schutzstufe in gewerblichen und anderen Anwendungen ohne Gefährdung durch direkte Einschläge und ohne externes Blitzschutzsystem.
Geliefert wird: Mersen Überspg.-Ableiter Typ 2 40kA Uc275V 4+0 TNS STPT2-40K275V-4P, Verpackungseinheit: 1 Stk., EAN: 8435297851172
Überspannungsschutz Mersen C Typ 2 4P 40kA
STPT2-40K275V-4P
️ Technische Daten:
️ Der MERSEN Überspannungsableiter STPT2-40K275V-4P ist ein idealer Schutz für Photovoltaik Installationen.
️ Das Produkt ist für den Betrieb mit Wechselstrom ausgelegt und entspricht der Norm EN 61643-11, was das hohe Sicherheitsniveau des Blitzstromableiters belegt. Der STPT2-40K275V-4P ist ein Blitzstrom- und Überspannungsableiter vom Typ T2 gemäß EN/IEC 61643-11 und eignet sich als erste Schutzstufe in Netzleitungsfeldern und in blitzschutzgefährdeten Bereichen.
| ABMESSUNGEN |
| Höhe | ca. 95 mm |
| Breite | ca. 70 mm |
| Tiefe | 77,5 mm (mit 7,5 mm DIN Schiene) |
| Allgemeine Informationen |
| Stromart | AC
|
| höchste Dauerspannung Un | 230V
|
| Nennableitstoßstrom (In) (8/20) | 20kA
|
| maximaler Ableitstoßstrom: Imax (8/20) | 40kA
|
| Montage | auf DIN Schiene, steckbar |
| Einrichtung | TNS (3P + N) |
| Gehäusematerial | PA66 CT1; V-0 |
| Betriebstemperatur | -40 bis 80 °C |
| Schutzart IP | IP20 |
| zulässiger isolierter Kabelquerschnitt | 6 - 25 mm² |
| Zulässiger Kabelquerschnitt (Draht) | 6 - 35 mm² |
| Optische Verschleißanzeiger | ja |
| reversibles Gehäuse für freie Kabelverbindungen | ja |
| Mechanisch kodierte Einsätze zur Vermeidung von Austauschfehlern | ja |
| |
| Hersteller | MERSEN |
| Symbol | STPT2-40K275V-4P |
| EAN | 8435297851172 |
STP T2 40 ist eine Reihe von Typ 2/Klasse II Geräten zur Ableitung von Spannungsspitzen, entsprechend EN/IC 61643. Geeignet für die zweite Schutzstufe in Verteilerkästen, denen Typ 1 Schutzeinrichtungen vorgeschaltet sind oder für die erste Schutzstufe in gewerblichen und anderen Anwendungen ohne Gefährdung durch direkte Einschläge und ohne externes Blitzschutzsystem.
Technische Details:| Name | Wert |
|---|
| Type | STPT2-40K275V-4P |
| Hersteller Artikelnummer | 83020152 |
| Netzform DC | nein |
| Netzform IT | nein |
| Netzform TN | nein |
| Netzform TN-C | nein |
| Netzform TN-C-S | nein |
| Netzform TN-S | ja |
| Netzform TT | ja |
| Netzform sonstige | nein |
| Anzahl der Leiter (ohne Erde) | 4 |
| Nennableitstoßstrom (8/20) | 20 Kilo-Ampere |
| Nennspannung AC | 400 V |
| Kurzschlussfestigkeit (Isccr) | 25 Kilo-Ampere |
| Höchste Dauerspannung AC | 275 V |
| Max. Ableitstoßstrom (8/20) | 40 Kilo-Ampere |
| Montageart | Hutschiene TH35 |
| Baugröße | 4 TE |
| Schutzpegel | 1,3 kV |
| Max. Leiterquerschnitt starr (ein-/mehrdrähtig) | 35 mm² |
| Max. Leiterquerschnitt flexibel (feindrähtig) | 25 mm² |
| Mit Fernmeldekontakt | nein |
| Integrierte Vorsicherung | nein |
| Signalisierung am Gerät | optisch |
| Prüfklasse Typ 2 | ja |
| Schutzart (IP) | IP20 |
MERSEN 83020152 Überspannungsschutz AC 4P 40kA C T2 Schutzgerät
Der Überspannungsschutz Typ C 40kA bietet die folgenden technischen Spezifikationen:
- Art des Stroms: AC
- Maximale Entladungsstrom (8/20μs): 40 kA pro Phase
- Nomineller Entladungsstrom (8/20μs): 20 kA pro Phase
- Netzwerke: TNS, TNC, TT und IT
- Nennspannung (L-N/L-L): 230/400V
- Montage auf DIN-Schiene, im Steckformat
- Sichtanzeige
- Umkehrbare Konstruktion zur Einführung des Kabels von oben oder unten
- Mechanisch codierte Einsätze, um Fehler beim Wechsel des Einsatzes zu vermeiden
- Konform mit den Standards: IEC 61643-11, EN 61643-11, UL 1449, 4. Auflage
Auflage.
Diese Geräte sind für den Einsatz als zweite Schutzstufe in Verteilungstafeln geeignet, in denen bereits Typ-1-Geräte vorhanden sind, oder als erste Schutzstufe in kommerziellen Anwendungen oder anderen Anwendungen, die nicht direkt von Blitzschlägen betroffen sind und kein externes Blitzschutzsystem haben.
