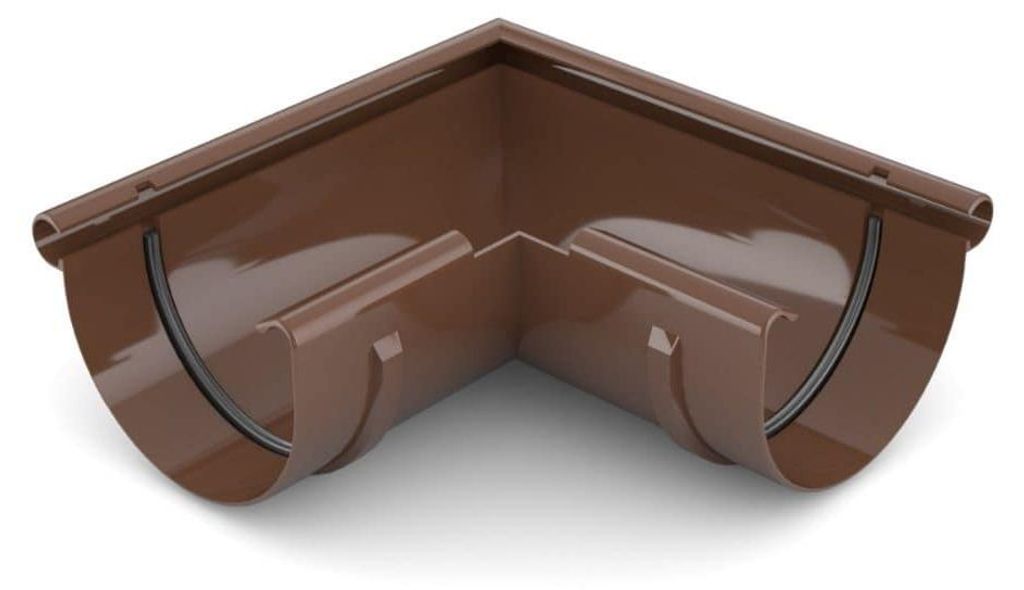

Eckstück Aussen 90° braun System 75

Eckstück Aussen 90° braun System 75

Das RINNENSYSTEM BRYZA ist ein etabliertes Produkt, welches Anfang 2004
auf den Markt gebracht wurde. Bei BRYZA handelt es sich um ein komplettes System,
bestehend aus Rinnen mit einem halbrunden Querschnitt von 75, 100 und 125 einer
Gruppe von Formstücken sowie Fallrohren mit zwei Durchmessern von 63 und 90mm.
Die diskrete Eleganz von klassischen Formen, leichter Montage sowie eine Auswahl
von zwei Farben in verschiedenenGrößen lassen sämtliche Kundenwünsche in Erfüllung
gehen.

Braun (RAL 8017) - Graphit (RAL 7021)

75 System

Rinne 75mm mit Fallrohr 63mm.
Für kleine Wohngebäude, Überdachungen, Garagen,
Balkons sowie Mansarden.

100 System

Rinne 100mm mit Fallrohr 90 bzw. 63mm.
Einfamilienhäuser, kleine und mittelgroße Lager-
gebäude, Handels- und Industriegebäude und
öffentliche Gebäude.

125 System

Rinne 125mm mit Fallrohr 90mm.
Ein- und Mehrfamilienhäuser, Wohnblocks,
Lagergebäude, öffentliche Gebäude, Handels-
und Industriegebäude.

Rinnensystem-Teile

1. "Dachrinne" 75, 100, 125mm, 2m
2. "Rinnenhalter" 75, 100, 125mm
3. "Eckstück innen 90°" 75, 100, 125mm
4. "Rinnenverbinder" 75, 100, 125mm
5. "Eckstück außen 90°" 75, 100, 125mm
6. "Stutzen" 75/63, 100/63, 100/90, 125/90mm
7. "Rinnenkappe rechts/links" 75, 100, 125mm
8. "Fallrohr" 63, 90mm
9. "T-Stück" 63, 90mm
10. "Bügel (PVC)" 63, 90mm
11. "Fallrohrverbindung/-muffe" 63, 90mm
12. "Reduktion" 90/63mm
13. "Bogen 67,5°" 63, 90mm
14. "Rinneneisen (Metall) einstellbar" 75, 125mm
15. "Haken für PVC Bügel" 120, 160, 180, 220, 250, 350mm
16. "Eckstück innen einstellbarer Winkel 120° bis 145°" 125mm
17. "Eckstück außen einstellbarer Winkel 120° bis 145°" 75, 100, 125mm

Verbindungsart

Die Rinnen werden durch eine Rastverbindung mit den Rohr-Formstücken miteinander verbunden.
Die Verbindung wird mit einem in der Nut eines Rohr-Formstückes befindlichen Gummiprofil
abgedichtet.
Dichtheit. Die Verbindung von den Fallrohren mit den Rohr-Formstücken erfolgt mit den Verbindungs-
muffen ohne Dichtung. Die genannten Verbindungsarten lassen thermische Längenänderungen
von den Rinnensystem-Teilen kompensieren.

Bitte bei Montage beachten!

Die PVC sowie Stahlhalter werden direkt an den Dachlatten bzw. Sparren montiert.
Der Halterabstand soll 40-50cm betragen. Zur richtigen Wasserableitung soll die
Rinne eine Neigung von 2mm pro 1m in Richtung Stutzen aufweisen.

Zuschneiden der Rinnen und Fallrohre

Rinne oder Fallrohr mit einer Feinzahnsäge im rechtenWinkel auf richtige Länge zuschneiden.

Rinnenmontage in den Haltern und Montage der Stutzen und Einzelteile

Die Montage in den PVC- sowie Metallhaltern beginnt mit dem Einlegen der
Rinnenbördelung in die Halter-Frontnase, dann ist der Rinnen-Innenteil
unter die hintere Nase einzudrücken.
Eckstück, Stutzen und Rinnenverbindungsstück werden durch Aufschieben
auf die Rinnen-Frontbördelung und dann Einrasten an hinterer Rinnenbördelung montiert.
Bei dem Verbinden ist auf richtige Lage von Dichtungen in Stutzen, Verbindungsstücken
und Eckstücken sowie auf Begrenzer an der Innenfläche dieser Teile zu achten.
Es wird empfohlen, zusätzliche Rinnenhalter an den Rinnenverbindern, Stutzen und
Eckstücken zu montieren.

Eckstück, Stutzen und Rinnenverbindungsstück werden durch Aufschieben
auf die Rinnen-Frontbördelung und dann Einrasten an hinterer Rinnenbördelung montiert.
Bei dem Verbinden ist auf richtige Lage von Dichtungen in Stutzen, Verbindungsstücken
und Eckstücken sowie auf Begrenzer an der Innenfläche dieser Teile zu achten.
Es wird empfohlen, zusätzliche Rinnenhalter an den Rinnenverbindern, Stutzen und
Eckstücken zu montieren.
