Kurzbeschreibung:

Technische Daten:

Bauart
Anzahl der geschützten Pole: 1
Anzahl der Pole: 1 P
Polanordnung: 1 P
Auslösecharakteristik: C

Funktionen
Mit trennbarem N-Pol: nein

Elektrische Eigenschaften
Nenn-Kurzschluss-Schaltvermögen Icn: 6 kA
Nennschaltspannung Ue (AC): 230 / 400 V
Versorgungsspannungstyp: AC
Frequenz: 50/60 Hz

Nennspannung
Nennisolationsspannung Ui: 500 V
Nenn-Stoßspannungsfestigkeit Uimp: 4000 V

Frequenz
Frequenz (Bereich gemäß ETIM): 50 bis 60 Hz

Leistung
Gesamtverlustleistung bei Nennstrom: 2,1 W
Leistungsverlust pro Pol bei Nennstrom: 2,1 W

Lebensdauer
Elektrische Lebensdauer (Anzahl der Zyklen): 4000
Mechanische Lebensdauer (Zyklen): 20000

Abmessungen
Produkttiefe: 70 mm
Produkthöhe: 83 mm
Produktbreite: 17,5 mm

Installation / Montage
Anzugsmoment: 2,8 Nm
360°-Montageposition des Produkts: ja

Norm
Norm: EN 60898-1
Europäische WEEE-Richtlinie: gilt

Sicherheit
Schutzart: IP20

Betriebsbedingungen
Betriebstemperatur: -25…70 °C
Ver...

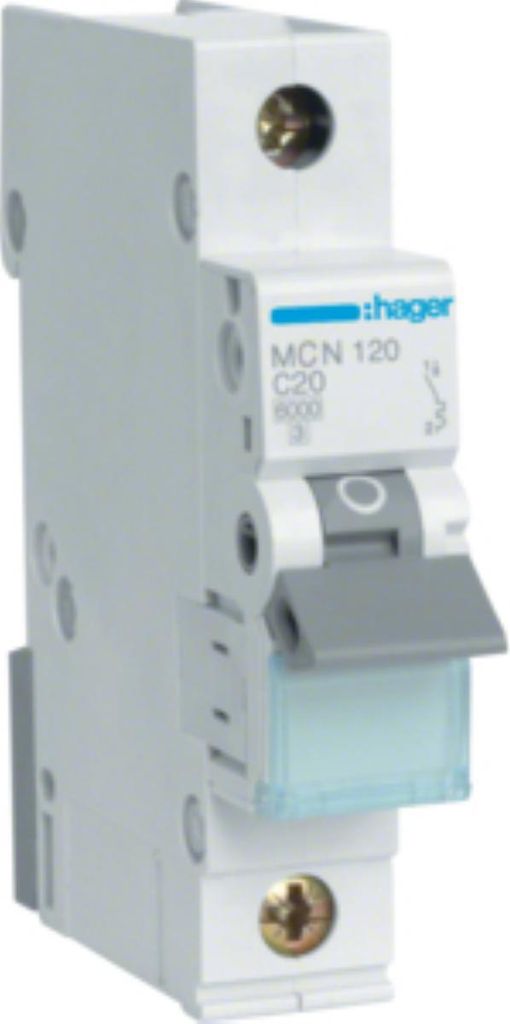

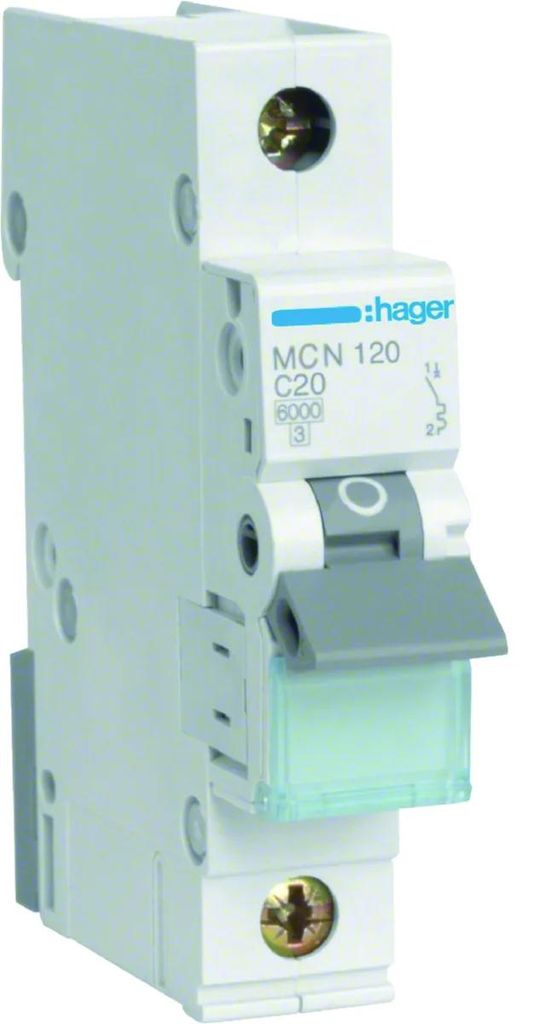

Hager MCN120E, 230 - 400 V

Alle Preise inkl. MwSt. /

Informationen zur Produktsicherheit:

Ähnliche Produkte

Produktbild von Hager MBN116E, 230 - 400 V

Hager MBN116E, 230 - 400 V

9,⁸⁷

Kostenloser Versand

Verkäufer: Morelenet

Produktbild von Hager MCN116E, 230 - 400 V

Hager MCN116E, 230 - 400 V

Kostenloser Versand

Verkäufer: Morelenet

Produktbild von Hager CDC225J

Kostenloser Versand

Verkäufer: Morelenet

Produktbild von Hager ADZ313D, 230 V

Hager ADZ313D, 230 V

165,⁸³

Kostenloser Versand

Verkäufer: smartgoods-de

Produktbild von Hager NBN632, 400 V

Hager NBN632, 400 V

Verkäufer: Elektro-Spark

Produktbild von Hager CFC463J

Verkäufer: Elektro-Spark

Produktbild von Hager MCN363E, 230 - 400 V

Hager MCN363E, 230 - 400 V

5,0

40,⁸⁸

Verkäufer: Elektro-Spark

Produktbild von Hager ADC916D, 240 V

Hager ADC916D, 240 V

38,⁹³

Verkäufer: Elektro-Spark

Produktbild von Hager MCN163E, 230 - 400 V

Hager MCN163E, 230 - 400 V

5,0

11,³²

Verkäufer: Elektro-Spark

Produktbild von Hager MBN320E, 230 - 400 V

Hager MBN320E, 230 - 400 V

5,0

22,⁴⁷

Kostenloser Versand

Verkäufer: Morelenet

Produktbild von Hager MBN350E, 230 - 400 V

Hager MBN350E, 230 - 400 V

104,⁷⁰

Verkäufer: NetworkTechnologies

Produktbild von Hager ADA910D, 240 V

Hager ADA910D, 240 V

63,⁴⁸

Verkäufer: Elektro-Spark

Produktbild von Hager ADC910D, 240 V

Hager ADC910D, 240 V

5,0

41,⁶⁹

Verkäufer: Elektro-Spark

Produktbild von Hager ADC925D, 240 V

Hager ADC925D, 240 V

52,⁸⁵

Verkäufer: Elektro-Spark

Produktbild von Hager ADZ310D, 230 V

Hager ADZ310D, 230 V

5,0

135,⁸²

Kostenloser Versand

Verkäufer: Morelenet

Produktbild von Hager LF312PV

Hager LF312PV

53,⁹⁹

Kostenloser Versand

Verkäufer: AS-Warenhandel

Produktbild von Hager CPA463J

Hager CPA463J

5,0

101,¹⁵

Verkäufer: Elektro-Spark

Produktbild von Hager L95300

Hager L95300

27,-

Verkäufer: Elektro-Spark

Produktbild von Hager SBN140, 230 V

Hager SBN140, 230 V

14,⁹¹

Kostenloser Versand

Verkäufer: Morelenet

Produktbild von Hager MBN563E, 230 V

Hager MBN563E, 230 V

25,⁹⁴

Verkäufer: Elektro-Spark

Mehr zum Produkt

Produktbeschreibung & Produktdaten

Kurzbeschreibung:

Technische Daten:

Bauart
Anzahl der geschützten Pole: 1
Anzahl der Pole: 1 P
Polanordnung: 1 P
Auslösecharakteristik: C

Funktionen
Mit trennbarem N-Pol: nein

Elektrische Eigenschaften
Nenn-Kurzschluss-Schaltvermögen Icn: 6 kA
Nennschaltspannung Ue (AC): 230 / 400 V
Versorgungsspannungstyp: AC
Frequenz: 50/60 Hz

Nennspannung
Nennisolationsspannung Ui: 500 V
Nenn-Stoßspannungsfestigkeit Uimp: 4000 V

Frequenz
Frequenz (Bereich gemäß ETIM): 50 bis 60 Hz

Leistung
Gesamtverlustleistung bei Nennstrom: 2,1 W
Leistungsverlust pro Pol bei Nennstrom: 2,1 W

Lebensdauer
Elektrische Lebensdauer (Anzahl der Zyklen): 4000
Mechanische Lebensdauer (Zyklen): 20000

Abmessungen
Produkttiefe: 70 mm
Produkthöhe: 83 mm
Produktbreite: 17,5 mm

Installation / Montage
Anzugsmoment: 2,8 Nm
360°-Montageposition des Produkts: ja

Norm
Norm: EN 60898-1
Europäische WEEE-Richtlinie: gilt

Sicherheit
Schutzart: IP20

Betriebsbedingungen
Betriebstemperatur: -25…70 °C
Verschmutzungsgrad gemäß IEC 60664 / IEC 60947-2: 2
Energiebegrenzungsklasse I2t: 3
Lager-/Transporttemperatur: -25…80 °C

Lieferumfang:

Ausführliche Beschreibung:

Zusätzliche Informationen:

Beispielfoto

Nennstrom 20 A
Polart 1 P
Auslösercharakteristik C
Ausschaltvermögen Icn AC nach IEC 60898-1 6 kA
Anzahl Module 1
Polanzahl 1 P
Bemessungsbetriebsspannung Ue 230 / 400 V
Ausschaltvermögen Grenzkurzschlussstrom Icu AC IEC 60947-2 10 kA
Ausschaltvermögen Icn bei 230V AC nach IEC 60898-1 6 kA
Isolationsspannung 500 V
Stoßspannungsfestigkeit 4000 V
Anschlussquerschn. des Eingangs und Ausgangs mit Schrauben, bei massivem Leiter 1 / 35 mm²
Anschlussquerschn. des Zugangs und Ausgangs mit Schrauben, bei flexiblem Leiter 1 / 25 mm²
Drehmoment 2,8Nm
Gesamtverlustleistung unter Nennstrom 2.7 W
Gerätelebensdauer, elektrische Schaltspiele 4000
Gerätelebensdauer mechanische Schaltspiele 20000

AC Eingangsspannung:: 230 - 400 V
Anzahl:: 1

Leitungsschutzschalter – Originalprodukt von Hager. Bezeichnung: HAGER MCB Leitungsschutzschalter 6kA 1P C 20A MCN120E. Technische Angaben: 1P, 20A. Artikelnummer: MCN120E.

Maße: 83 mm (H) x 17.5 mm (B) x 70 mm (T)
Geeignet für Hersteller: hager
Auslösestrom: 20 A
Polanzahl: 1
Lieferumfang: 1 x Leitungsschutzschalter
EAN: 3250614313677
Herstellernummer: MCN120E
IP-Schutzklasse: IP20
Hersteller: hager

Maße: 83 mm (H) x 17.5 mm (B) x 70 mm (T)
Geeignet für Hersteller: hager
Auslösestrom: 20 A
Polanzahl: 1
Lieferumfang: 1 x Leitungsschutzschalter
EAN: 3250614313677
Herstellernummer: MCN120E
IP-Schutzklasse: IP20
Hersteller: hager
