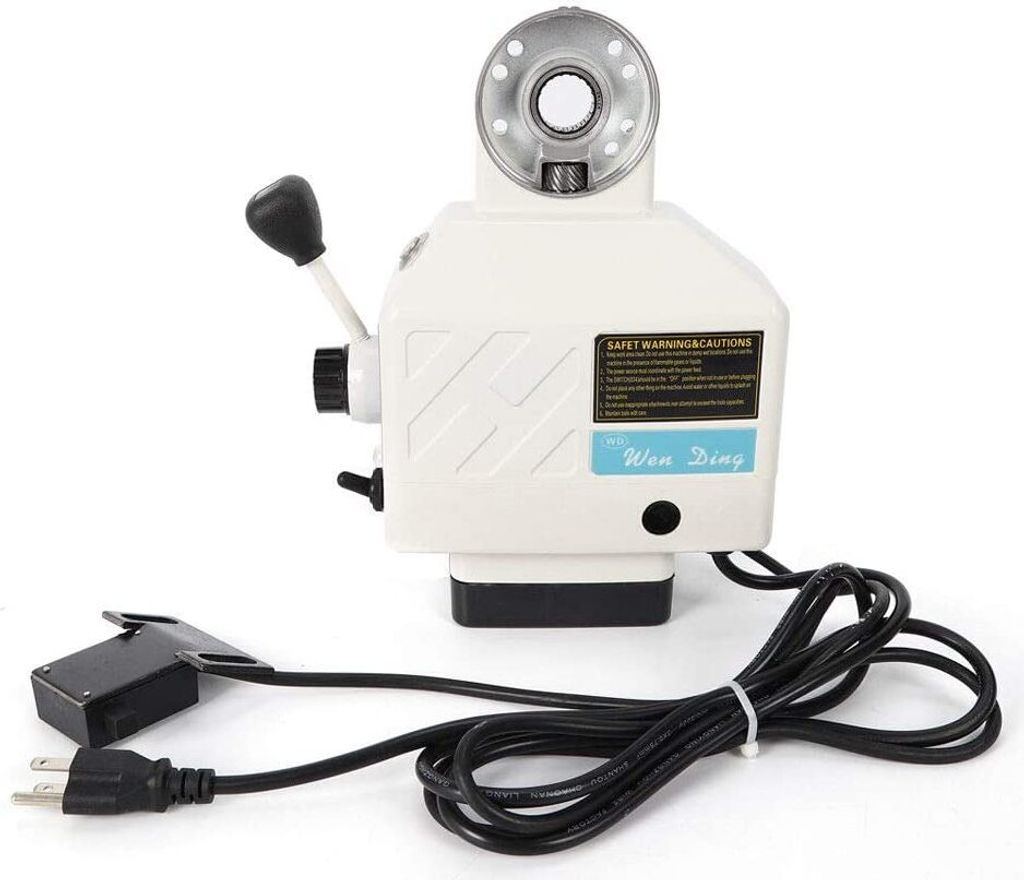

APF 260 Power Tabelle Feed Frästischvorschub Feed-Fräsen Tischvorschub X-Achse Power Table Feed Vorschubgerät für bridgeport Fräsmaschine Frästischvorschub 220V 135lb

Hinweis:

Befolgen Sie unbedingt die Anweisungen für den Jogging-Betrieb, um Schäden durch falsche Bewegungen zu vermeiden. Sie müssen Ihren eigenen Stecker mitbringen.

Bitte geben Sie ein Bild des Maschinenmodells an, bevor Sie Ihre Bestellung aufgeben, um festzustellen, ob das Produkt Ihren Bedürfnissen entspricht.

Die Öffnung des Zahnrads beträgt 16 mm;
Die Größe des Mittellochs bis zum Boden beträgt ca. 220mm

Spezifikationen
Typ: X.
Spannung: 220 V, 50/60 Hz
Strom: 2,8A
Max. Drehmoment: 155 kg / cm, 135 lb / in
R.P.M.: 0-210
Bruttogewicht: 6 kg
Verpackungsabmessungen: 29 * 10 * 27 cm

Paket Inhalt
1 x APF-260 Stromzufuhr
1 x X-Achsen-Fixierständer mit Buchse
1 x Kegelrad mit festem Ring
1 x Unterlegscheibe
2 x Stoppblöcke
2 x Stop Set
2 x Innensechskantschrauben (M8 * P1.25 * 35)
2 x Innensechskantschrauben (M8 * P1.0 * 25)
6 x kleine Unterlegscheiben (26,2 * 16,2 * 0,25 t)
2 x kleine Unterlegscheiben (26,2 * 16,2 * 0,1 t)
3 x kleine Unterlegscheiben (26,2 * 16,2 * 1,0 t)
4 x große Unterlegscheiben (Φ43,4 * Φ33,4 * 0,25 t)
2 x Federstifte
1 x Kabelklemme
1 x Benutzerhandbuch

Vorschubknopf und Schnelltaste
1. Drehen Sie den Vorschubknopf nach dem Einschalten. Biegen Sie links ab, um die linke Seite zu füttern und umgekehrt.
2. Die Schaltfläche in der Mitte ist "Schnellzugriffstaste". Das Werkzeug fährt schnell nach links, wenn Sie die Taste gedrückt halten. Lassen Sie die Taste los, um die Vorschubtabelle auf die normale Geschwindigkeit zu bringen.
Geschwindigkeitseinstellknopf Die Geschwindigkeit kann gemäß den Anforderungen des Bedieners zwischen 0 und 9 eingestellt werden. Tippschalter Normalerweise sollte sich der Tippschalter in der Position „FEED“ befinden. Für die Tippbewegung wechseln Sie einfach in die Position "0". Halten Sie den Schalter so lange gedrückt, bis er sich in der gewünschten Position befindet.
HINWEIS: Um den Tippbetrieb zu stoppen, müssen Sie zuerst den „FEED KNOB“ auf „0“ (OFF) stellen. Bewegen Sie dann “JOG SWITCH” in die Position “FEED”.
* Befolgen Sie unbedingt die Anweisungen für den Tippbetrieb, um Schäden durch falsche Bewegung zu vermeiden. *

Rechtliche Hinweise
Installationsanleitung
1. Setzen Sie den Fixierständer auf den Arbeitstisch ein, setzen Sie die Lagerbuchse des Tischs auf die Achsschraube, stellen Sie dann den Krafttischvorschub auf den Fixierständer und nehmen Sie das Getriebegehäuse heraus.
2. Halten Sie die mittlere Getriebewelle mit einer Hand fest. Stellen Sie das Kegelrad mit der anderen Hand auf die Achsschraube. Prüfen Sie dann, ob das Spiel zwischen den Gängen zwischen 0,1 und 0,2 mm liegt.
3. Fügen Sie Distanzscheiben (1,0 t, 0,25 t, 0,1 t) hinzu, wenn das Spiel zu groß ist. Wiederholen Sie die Schritte 2-3, bis ein zufriedenstellendes Spiel erreicht ist.
4. Ziehen Sie den Griff fest, um die Einstellung der Passfeder und des Winkelgetriebes der Buchse zu beginnen. Drehen Sie den Griff leicht, um zu spüren, ob dazwischen Störungen auftreten. Wenn dies der Fall ist, wiederholen Sie Schritt 3-4, um weitere Distanzscheiben hinzuzufügen. Wenn nicht, fahren Sie mit dem nächsten Schritt fort.
5. Nehmen Sie den Griff heraus, fügen Sie die passende Unterlegscheibe (Φ43xΦ33) hinzu, stellen Sie das Spiel zwischen dem Einstellrad und dem Kegelrad ein und verriegeln Sie es mit dem Fixierring.
6. Griff einstellen und festziehen, Griff etwas drehen. Normalerweise sollte es glatt sein, ohne zu stören.
7. Zum Schluss das Getriebegehäuse und den Endschalter einstellen.

Netzschalter und Reset-Schalter
1. Die rechte Seite des Netzschalters ist „ON“. Die linke Seite ist AUS. Rotes Licht leuchtet auf, wenn die Maschine eingeschaltet ist.
2. Der rote runde Knopf auf der rechten Seite ist der Reset-Schalter. Die Reset-Taste springt hoch, um die Stromversorgung abzuschalten, wenn die Maschine überlastet wird. Der Bediener muss die Schnittlast reduzieren und dann den Reset-Schalter drücken, um den Betrieb fortzusetzen.
Instandhaltung
Der Getriebedeckel muss alle 6 Monate geöffnet sein, um zu prüfen, ob die Schmierung des Spiralgetriebes ausreichend ist. Es wird eher eine Graphitschmierung als eine Silikonart empfohlen.
Die Kohlebürstenkappe sollte alle 6 Monate geöffnet sein, um zu überprüfen, ob die Bürste abgenutzt ist. Die Bürste sollte sofort ausgewechselt werden, wenn ihre Länge weniger als 5 mm beträgt (vordere und hintere Bürste sollten zusammen ersetzt werden).
