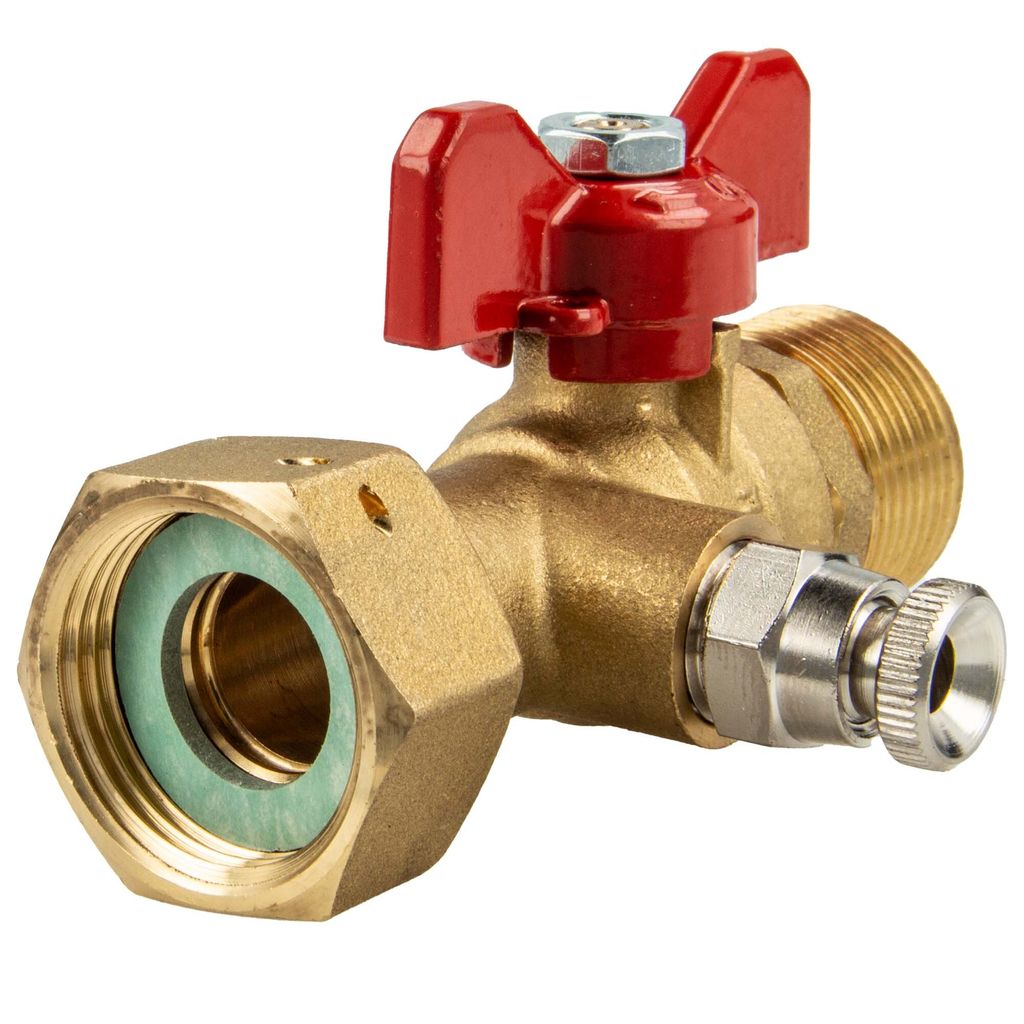

tecuro Kugelhahn mit Entleerung, ÜWM Rp 3/4 Zoll x Aussengewinde G 3/4 (DN15) Griff rot, MS-blank

tecuro Messing-Kugelhahn mit Entleerungsventil & Überwurfverschraubung

Ausführung: ÜWM Rp 3/4 Zoll x AG G 3/4 (DN15)

• Material: Messing, weitere Informationen siehe Bilder
• Anschluss Überwurfmutter (Rp) x Aussengewinde (G) nach ISO 228
• Überwurfmutter inkl. Faserdichtung mit DVGW-Zulassung
• Flügelgriff, Aluminium, rot lackiert
• Temperaturbereich -20°C(*) bis + 120°C abhängig vom Betriebsdruck (*) sofern das Fluid flüssig bleibt
• Max. Betriebsdruck bei 20° C = 15 bar
• Einbau: horizontal oder vertikal möglich

Maße: siehe Bilder

Die Kugelhähne können in jeder beliebigen Stellung (waagerecht, senkrecht usw.) eingebaut werden, sofern sie
sichtbar und zugänglich sind und deren Bedienung zum vollständigen Schließen bzw. Öffnen problemlos möglich
ist.
Falls nicht anders angegeben, wird der Hahn rechts herum geschlossen und links herum geöffnet.
Die Einbaurichtung des Kugelhahns im Vergleich zum Fluss des Kreislaufs ist gleichgültig, sofern mithilfe
spezifischer Markierungen (im Allgemeinen Pfeile) nichts Anderes auf dem Kugelhahngehäuse angegeben ist.
Die Anlage muss so konzipiert und ausgeführt werden, dass Beanspruchungen vermieden werden, die den
Kugelhahn beschädigen und dessen einwandfreie Dichtigkeit und Funktionstüchtigkeit verhindern könnten.
Die Verbindung zwischen dem Kugelhahn und den Anschlüssen an die Anlage muss mit geeignetem Werkzeug
ausgeführt werden.
ohne den Kugelhahn oder die Anschlüsse zu beschädigen.
Nachdem die Installation abgeschlossen ist, muss die Dichtigkeit entsprechend den technischen Richtlinien bzw.
der geltenden Gesetzgebung im Einsatzland überprüft werden.
Der Kugelhahn sollte nicht über einen längeren Zeitraum hinweg in der mittleren Stellung verbleiben, um eine
Beschädigung der Dichtungsorgane am Kugelhahn selbst zu vermeiden.
Sollte der Kugelhahn über einen längeren Zeitraum hinweg nicht benutzt werden, könnte die Bedienung schwierig
sein, so dass der Einsatz von "langen Hebeln" erforderlich sein könnte, um den Kugelhahn einfacher öffnen bzw.
schließen zu können.
Daher sollte ein Filter zum Sammeln möglicher Verschmutzungen vor dem Kugelhahn eingebaut werden, um den

Wir übernehmen keinerlei Haftung bei en bzw. Unfällen, sofern der Einbau nicht im Einklang mit den geltenden technischen und wissenschaftlichen Richtlinien und technischen Vorschriften erfolgt.
