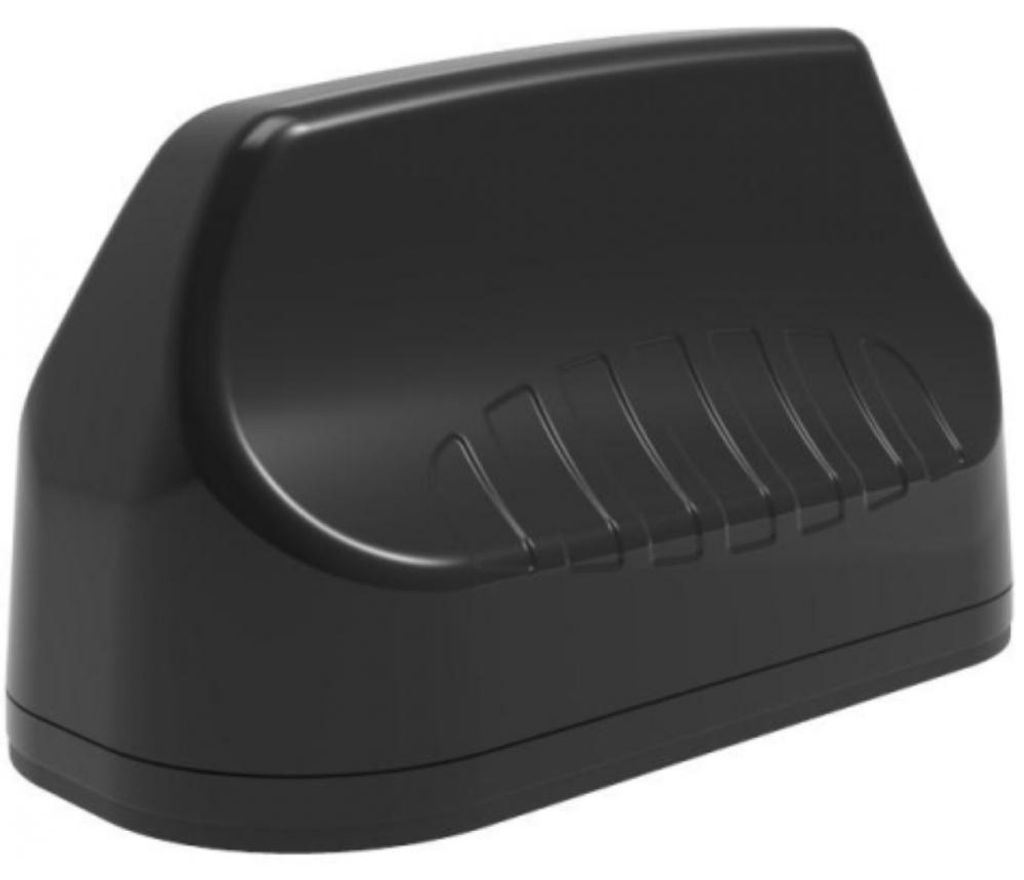

Poynting A-MIMO-0003-V2-17-B, 21 dBi, 0.41 - 3.8 GHz, 50 Ohm, Omnidirektionale Antenne, SMA, Männlich

Die Poynting A-MIMO-003-V2-17-B KFZ/Marine 5G/LTE Antenne

Überblick:

Die MIMO-3-17 ist eine 7-in-1-Hochleistungs-Multifrequenzantenne in einem einzigen Gehäuse, die vier Mobilfunk-, zwei Wi-Fi und eine GPS/GLONASS-Antenne bietet. Die vier zellularen MIMO-Antennen (für 2G/3G/4G) decken die aktuellen Bänder von 698 MHz bis 2700 MHz ab, sowie das neu entstehende LTE- und 5G-Spektrum für die CBRS-Bänder von 450 MHz und 3,5 GHz, das bei den verschiedenen internationalen Mobilfunknetzbetreibern für LTE immer beliebter wird. Die Ultrabreitband-Performance der Antenne ermöglicht den Einsatz über verschiedene Betreiber und Technologien hinweg und ist für zukünftige Mobilfunktechnologien bis 3,8 GHz für 5G-Anwendungen bereit. Die Antenne bietet auch zwei separate Dualband-Wi-Fi-Antennen, die gleichzeitig 2,4 GHz und 5 GHz auf jeder Antenne mit 2x2 MIMO-Fähigkeit bereitstellen. Die siebte Antenne ist ein hochleistungsfähiges aktives GPS/GLONASS-System, das bis zu -40 °C arbeitet. Die MIMO-3-17 übertrifft die Leistung der meisten Konkurrenten, da bei der Entwicklung dieser Hochleistungsantenne viel Wert auf das Design gelegt wurde. Die Strahlungsdiagramme aller strahlenden Elemente bieten eine hervorragende Balance zwischen Rundstrahlcharakteristik, Musterdiversität und guter Abstrahlbarkeit in der gewünschten Höhe. Dies ist ein wichtiges Kriterium für den Transport- und Marinemarkt, für den die Antenne speziell entwickelt wurde. Haupteinsatzgebiete sind Nutz-/Industriefahrzeuge, die Schifffahrt, M2M und andere IoT-Systeme, die eine Vielzahl von Funktechnologien nutzen und gleichzeitig über das breite Frequenzband zukunftssicher sind.

Eigenschaften:

• Ultrabreitband-Bänder 410MHz bis 470MHz, 698MHz bis 2700MHz und 3400MHz bis 3800MHz
• Clever konstruierte, dekorrelierte Antennen sorgen für überragende MIMO-Leistung sowohl im Wi-Fi- (Dualband) als auch im Mobilfunkband
• Die oben genannten Funktionen werden in den relevanten Bändern von 698MHz bis 5800MHz und im 450MHz-Band beibehalten
• Inklusive leistungsstarker GPS/GLONASS-Antenne
• Sorgfältiges mechanisches Design sorgt für Robustheit, Korrosions-, Wasser- und Staubbeständigkeit (IP68)
• Unabhängig von der Grundplatte: Die MIMO-3 ist mit einer internen Grundplatte ausgestattet, wodurch diese Antenne für die Implementierung auf allen Oberflächen geeignet ist

Anwendungsbereich:

• Breitband- und Wi-Fi-Verteilung, Automatisierung und Telemetrie für Busse, Versorgungsunternehmen, Lastkraftwagen und Fahrzeuge der öffentlichen Sicherheit
• Industrielle Fabrikautomation, Robotermaschinen und andere M2M-Systemtelemetrie
• Landwirtschaftliche Automatisierung wie M2M &amp IoT
• Breitband-Mobilfunk-zu-Wi-Fi-Verteilung für Marine / Boote (Binnen- und küstennahe Schiffe)
• Kommunikation, Telemetrie und Automatisierung (M2M &amp IoT) für Bergbaufahrzeuge und Maschinen

Technische Daten:

• Wind Überlebensdauer: &lt220 km/h
• Temperaturbereich (Betrieb):
• -40°C bis +80°C
• Umgebungsbedingungen: Außen/Innen
• Schutzart/Standard für Wassereintritt:
• IP 68
• Salzsprühnebel: MIL-STD 810F/ASTM B117
• Relative Luftfeuchtigkeit im Betrieb: Bis zu 98%
• Luftfeuchtigkeit bei Lagerung: 5% bis 95% - nicht kondensierend
• Lagertemperatur: -40°C bis +80°C
• Entflammbarkeitsklasse des Gehäuses:
• UL 94-HB
• Schlagfestigkeit: IK 10
• Produktabmessungen 253 mm x 128 mm x 144 mm
• Verpackungsabmessungen: 265 mm x 211 mm x 204 mm
• Gewicht: 1,51 kg
• Gewicht verpackt: 1,61 kg
• Material des Radoms: UV-stabiles ASA
• Montageart: Spigot-, Oberflächen- und magnetische Montageoptionen

Product Overview:

The MIMO-3-17 is a 7-in-1 high performance multi frequency antenna within a single housing, providing four cellular, two Wi-Fi and a GPS/GLONASS antenna. The four cellular MIMO antennas (for 2G/3G/4G) covers the contemporary 698 MHz to 2700 MHz bands, as well as the new emerging LTE and 5G spectrum for 450MHz and 3.5GHz CBRS bands, which is becoming popular across the various international cellular network operators for LTE. The ultra-wideband performance of the antenna allows it to be used across different operators and technologies and is ready for future cellular technologies up to 3.8 GHz for 5G applications. The antenna also provides two separate dualband Wi-Fi antennas, providing concurrent 2.4 GHz and 5 GHz on each antenna with 2x2 MIMO capability. The seventh antenna is a highperformance active GPS/GLONASS system operating down to -40°C. The MIMO-3-17 exceeds the performance of most competitors due to the to the design of this high-performance antenna. The radiation patterns of all radiating elements provide an excellent balance between omnidirectionality, pattern diversity and good radiation abilities at the desired elevation. This is an important criterion for the transportation and marine market. which the antenna was specifically designed for. Main applications are for commercial/industrial vehicles, marine, M2M and other IoT systems using a wide range of radio technologies, while remaining futureproof over the wide frequency band

Features:

• Ultra-wideband 410MHz to 470MHz, 698MHz to 2700MHz and 3400MHz to 3800MHz bands
• Cleverly designed decorrelated antennas give superior MIMO performance in both Wi-Fi (dual band) and cellular bands
• Above features maintained from 698MHz to 5800MHz in relevant bands and the 450MHz band
• Includes high-performance GPS/GLONASS antenna
• Careful mechanical design provides ruggedness, corrosion, water, dust resistance (IP68)
• Ground plane independent: The MIMO-3 is designed with an internal ground plane, making this antenna suitable for implementation on all surface types

Application Areas:

• Transport broadband and Wi-Fi distribution, automation and telemetry for Busses, Utility, Trucking &amp Public Safety vehicles
• Industrial factory automation, robotic machinery and other M2M systems telemetry
• Farming &amp Agricultural automation such as M2M &amp IoT
• Broadband cellular to Wi-Fi distribution for Marine / Boats (inland and near coastal vessels)
• Mining Vehicles &amp Machinery communications, telemetry and automation (M2M &amp IoT)

Specifications:

• Wind survival: &lt220 km/h
• Temperature range (operating): -40°C to +80°C
• Environmental conditions: Outdoor/indoor
• Water ingress protection type/standard: IP 68
• Salt spray: MIL-STD 810F/ASTM B117
• Operating relative humidity: Up to 98%
• Storage humidity: 5% to 95% - non-condensing
• Storage temperature: -40°C to +80°C
• Enclosure flammability rating: UL 94-HB
• Impact resistance: IK 10
• Product dimensions 253 mm x 128 mm x 144 mm
• Packaging dimensions: 265 mm x 211 mm x 204 mm
• Weight: 1.51 kg
• Packed weight: 1.61 kg
• Radome material: UV-stable ASA
• Mounting style: Spigot, surface and magnetic mounting options.

Antenne Zunahmeniveau (max):

21 dBi

Frequenzband:

0.41 - 3.8 GHz

Impedanz:

50 Ohm

Antennentyp:

Omnidirektionale Antenne

Antenne Steckertyp:

SMA

Steckerverbindergeschlecht:

Männlich

Polarisation:

Vertikale Polarisation

Spannung Stellung-Welle Verhältnis (VSWR):

2,5:1

Produktfarbe:

Schwarz

Schutzfunktion:

Staubresistent, UV-beständig, Wasserfest

Internationale Schutzart (IP-Code):

IP69K

Ultraviolett (UV) beständig:

Ja

Überlebens-Windgeschwindigkeit:

220 km/h

Maximale Eingangsleistung:

10 W

Kabellänge:

2 m

Kabeltyp:

HDF-195 & RTK-031

Zweck:

Draußen

Eingangsspannung:

2.7 - 3.3 V

Konformitätsbescheinigungen:

Betriebstemperatur:

-40 - 80 °C

Temperaturbereich bei Lagerung:

-40 - 80 °C

Luftfeuchtigkeit bei Lagerung:

5 - 95%

Breite:

128 mm

Tiefe:

144 mm

Höhe:

253 mm

Gewicht:

1,51 kg

Verpackungsbreite:

265 mm

Verpackungstiefe:

211 mm

Verpackungshöhe:

204 mm

Paketgewicht:

1,61 kg

Menge pro Packung:

1 Stück(e)

Ursprungsland:

China

Nachhaltigkeitskonformität:

Ja
