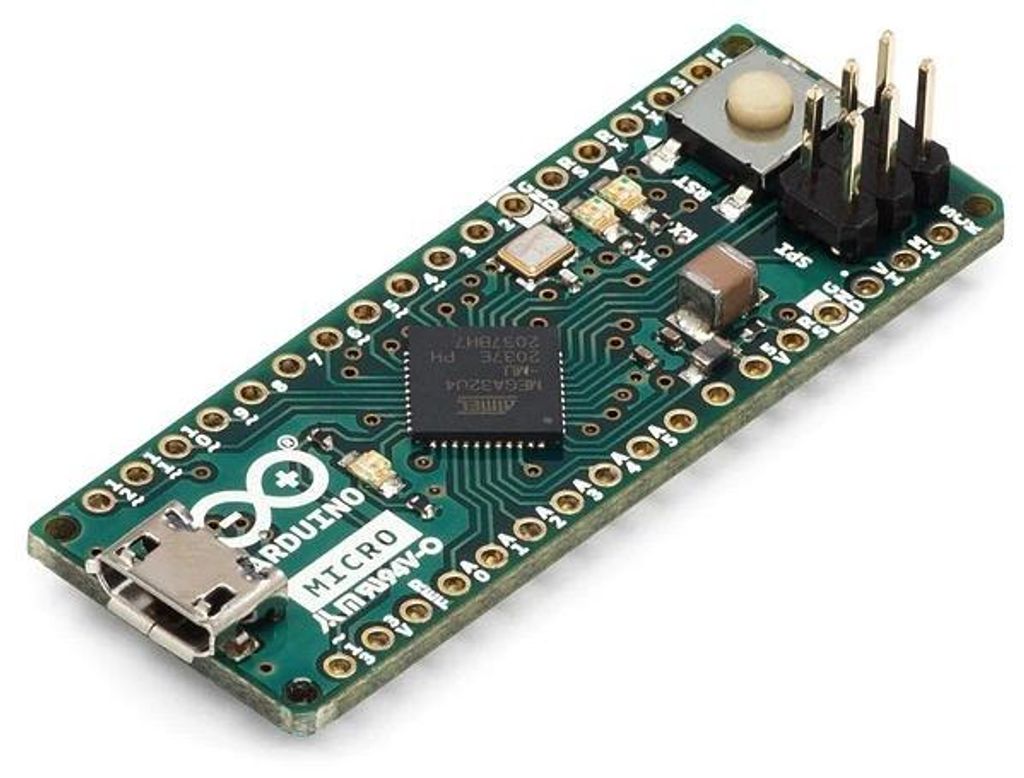

Arduino Micro, ATmega32U4, ohne Header

Arduino Micro, ohne Header: Mikrocontroller-Board basierend auf dem ATmega32U4
Das Arduino Micro ist ein Mikrocontroller-Board, das auf dem ATmega32U4 basiert und in Zusammenarbeit mit Adafruit entwickelt wurde. Es verfügt über 20 digitale Ein-/Ausgabepins (von denen 7 als PWM-Ausgänge und 12 als analoge Eingänge genutzt werden können), einen 16 MHz Kristalloszillator, eine Mikro-USB-Verbindung, einen ICSP-Header und einen Reset-Knopf. Es enthält alles Notwendige, um den Mikrocontroller zu unterstützen; einfach mit einem Mikro-USB-Kabel an einen Computer anschließen, um zu starten. Durch seine Formfaktor lässt es sich leicht auf einem Breadboard platzieren.

Merkmale im Überblick

• 20 digitale Ein-/Ausgabepins, 7 als PWM-Ausgänge, 12 als analoge Eingänge
• 16 MHz Kristalloszillator
• Mikro-USB-Verbindung
• ICSP-Header und Reset-Knopf
• Leicht auf einem Breadboard zu platzieren
• Integrierte USB-Kommunikation im ATmega32U4

Technische Daten

• Mikrocontroller: ATmega32U4
• Betriebsspannung: 5V
• Empfohlene Eingangsspannung: 7-12V
• Grenzeingangsspannung: 6-20V
• Digital I/O Pins: 20
• PWM-Kanäle: 7
• Analoge Eingangskanäle: 12
• DC-Strom pro I/O-Pin: 20 mA
• DC-Strom für 3.3V-Pin: 50 mA
• Flash-Speicher: 32 KB (ATmega32U4), davon 4 KB für Bootloader verwendet
• SRAM: 2,5 KB (ATmega32U4)
• EEPROM: 1 KB (ATmega32U4)
• Taktfrequenz: 16 MHz
• Länge: 48 mm
• Breite: 18 mm
• Gewicht: 13 g

Lieferumfang

• 1x Arduino Micro, ohne Header Mikrocontroller-Board

Links

• Zum BerryBase Blog
• Datasheet
• ATmega32U4
• USB NEXT Keyboard Projekt

- Kompakte Größe für Steckboards - ATmega32U4 mit 16 MHz - 20 digitale Ein-/Ausgänge - PWM- und analoge Eingänge - USB-kompatibel - Ideal für Prototypenbau - Flash- und EEPROM-Speicher Arduino Micro ohne Header Das Micro ist ein Mikrocontroller-Board, das auf dem in Zusammenarbeit mit Adafruit entwickelten ATmega32U4 basiert. Es verfügt über 20x digitale Eingangs-/Ausgangspins (von denen 7x als PWM-Ausgänge und 12x als analoge Eingänge verwendet werden können), einen 16 MHz Quarzoszillator, einen Micro-USB-Anschluss, einen ICSP-Header und eine Reset-Taste. Es enthält alles, was zur Unterstützung des Mikrocontrollers benötigt wird. Schließen Sie es einfach mit einem Micro-USB-Kabel an einen Computer an. Es hat einen Formfaktor, mit dem es einfach auf ein Steckboard platziert werden kann. Das Micro-Board ähnelt dem Arduino Leonardo, da der ATmega32U4 über eine integrierte USB-Kommunikation verfügt, sodass kein sekundärer Prozessor erforderlich ist. Dies ermöglicht es dem Micro, einem angeschlossenen Computer zusätzlich zu einem virtuellen seriellen/COM-Anschluss (CDC) als Maus und Tastatur zu erscheinen. Es hat auch andere Auswirkungen auf das Verhalten des Boards. - Mikrocontroller: ATmega32U4 - Betriebsspannung: 5 V - Eingangsspannung (empfohlen): 7-12 V - Eingangsspannung (Grenzwert): 6-20 V - Digitale E/A-Pins: 20 - PWM-Kanäle: 7 - Analoge Eingangskanäle: 12 - Gleichstrom pro E/A-Pin: 20 mA - Gleichstrom für 3,3 V Pin: 50 mA - Flash-Speicher: 32 KB (ATmega32U4), wovon 4 KB vom Bootloader verwendet werden - SRAM: 2,5 KB (ATmega32U4) - EEPROM: 1 KB (ATmega32U4) - Taktfrequenz: 16 MHz - Integrierte LEDs: 13 - Länge: 48 mm - Breite: 18 mm - Gewicht: 13 g
