Eurotec, Pfostenträger, Pedix höhenverstellbar - Größe: 300 + 150 mm

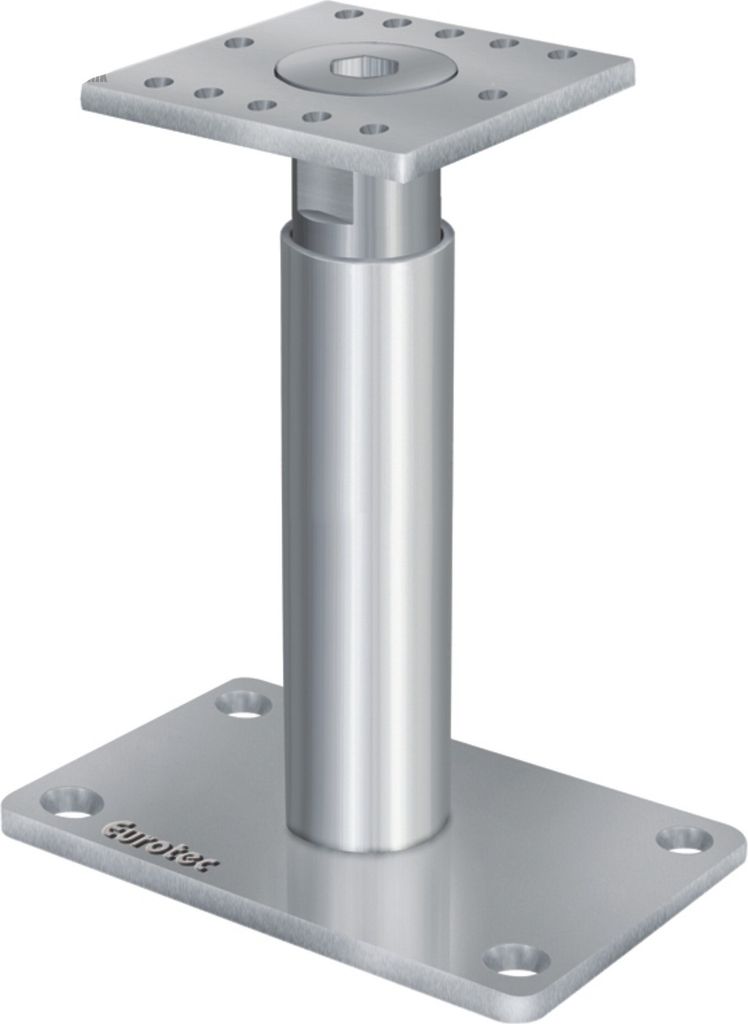

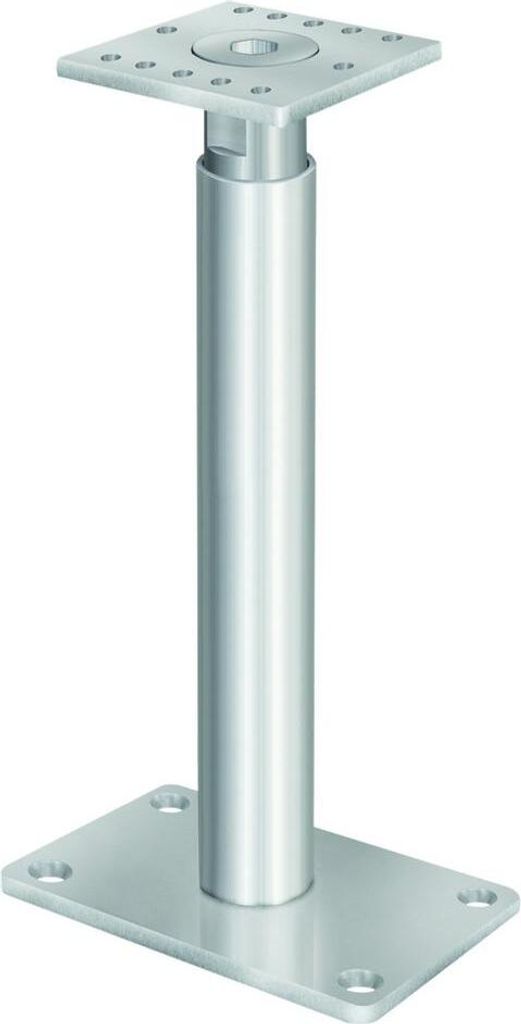

Eurotec Stützenfuß PediX 300 + 150

Eurotec Stützenfuß PediX erfüllt die Anforderungen des konstruktiven Holzschutzes und zeichnet sich durch seine hohe Zug- und Drucktragfähigkeit aus. Darüber hinaus kann der neue PediX 140+50 zusätzlich Horizontallasten aufnehmen. Der Stützenfuß kann ohne weitere Abbundarbeiten und Vorbohren mit Vollgewindeschrauben auf das Hirnholz montiert werden. Vor eindringender Nässe schützt eine EPDM-Dichtung zwischen Stütze und Stützenfuß.
Der PediX ist auch nach der Montage weiterhin bis zu 50, 100 oder 150 mm höhenverstellbar, dies ermöglicht den Ausgleich von Fertigungstoleranzen und die nachträgliche Setzung der Einzelfundamente

Durch die Feuerverzinkung nach DIN EN ISO 12944-2 (C3) ist die Dauerhaftigkeit der Füße gegeben

Vorteile:

• Hohe Lastaufnahme
• Einfache und schnelle Montage ohne Fräsarbeiten
• Nachträglich höhenverstellbar

Technische Kurzbeschreibung:

• Mind. Holzquerschnitt von 100 x 100 mm

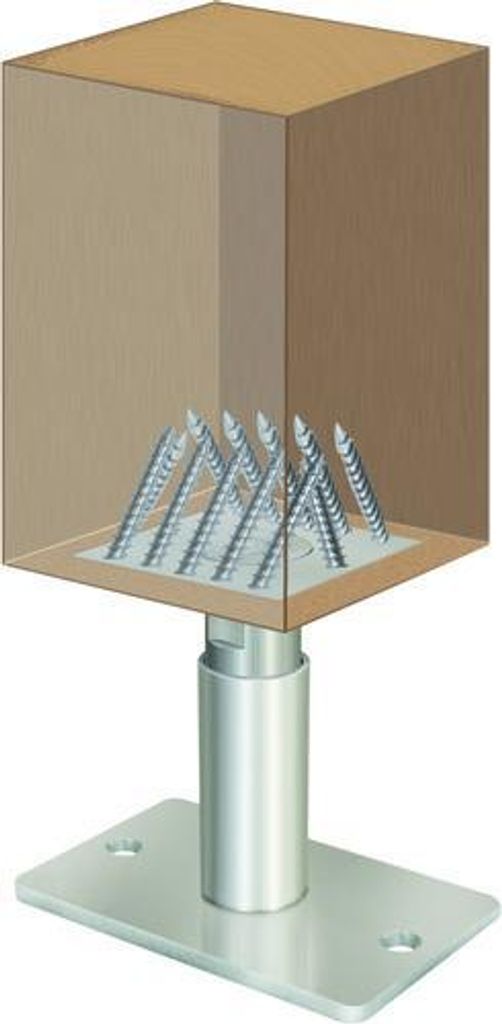

• Schnelle und einfache Montage mit Vollgewindeschrauben ohne Abbundarbeiten, Vorbohren und Fräsen
• Durch Dichtung am Hirnholz zusätzlicher Holzschutz
• Baustahl S235JR (ST37-2) feuerverzinkt
• Lieferung erfolgt inkl. 12 x Vollgewindeschrauben A2 5,0 x 80 mm
• Alle PediX Stützenfüße sind in den Nutzungsklassen 1, 2 und 3 nach DIN EN 1995-1 -1 einsetzbar.
• Der PediX 300+150 ermöglichen den konstruktiven Holzschutz nach neuer DIN 68800-2
• Neben den Vertikallasten kann der Stützfüße PediX 140+50 noch horizontale Kräfte in den Untergrund ableiten Hohe Druck- und Zugtragfähigkeit gemäß ETA 13/0550

Technische Daten:

PediX 300+150
Höhenverstellung im montierten 300 - 450 mm
Min. Querschnitt Stütze: 100 x 100 mm
Abmessungen: 8 x 160 x 100 mm
Tragfähigkeit: 16,2 kN
Zugtragfähigkeit: 9,2 kN

Download

mit Europäisch Technischer Zulassung ETA-13/0550. konstruktiver Holzschutz durch EPDM-Dichtung 90 × 90 × 1,5 mm am Hirnholz. hohe Zug- und Druckfestigkeit. feuerverzinkt nach DIN EN ISO 12944-2 (C3). mind. Holzquerschnitt (L × B): 100 × 100 mm. Lieferung inkl. 12 Vollgewindeschrauben 5,0 × 80 mm TX 20 . Trägerplatte (L × B): 90 × 90 mm. Grundplatte (L × B): 160 × 100 mm. Lochdurchmesser Grundplatte: 13,5 mm . Stärke: 8 mm.
