ATO ATC Sicherung 15A 12V 24V KFZ Flachsicherung 5x MTA UniVAL

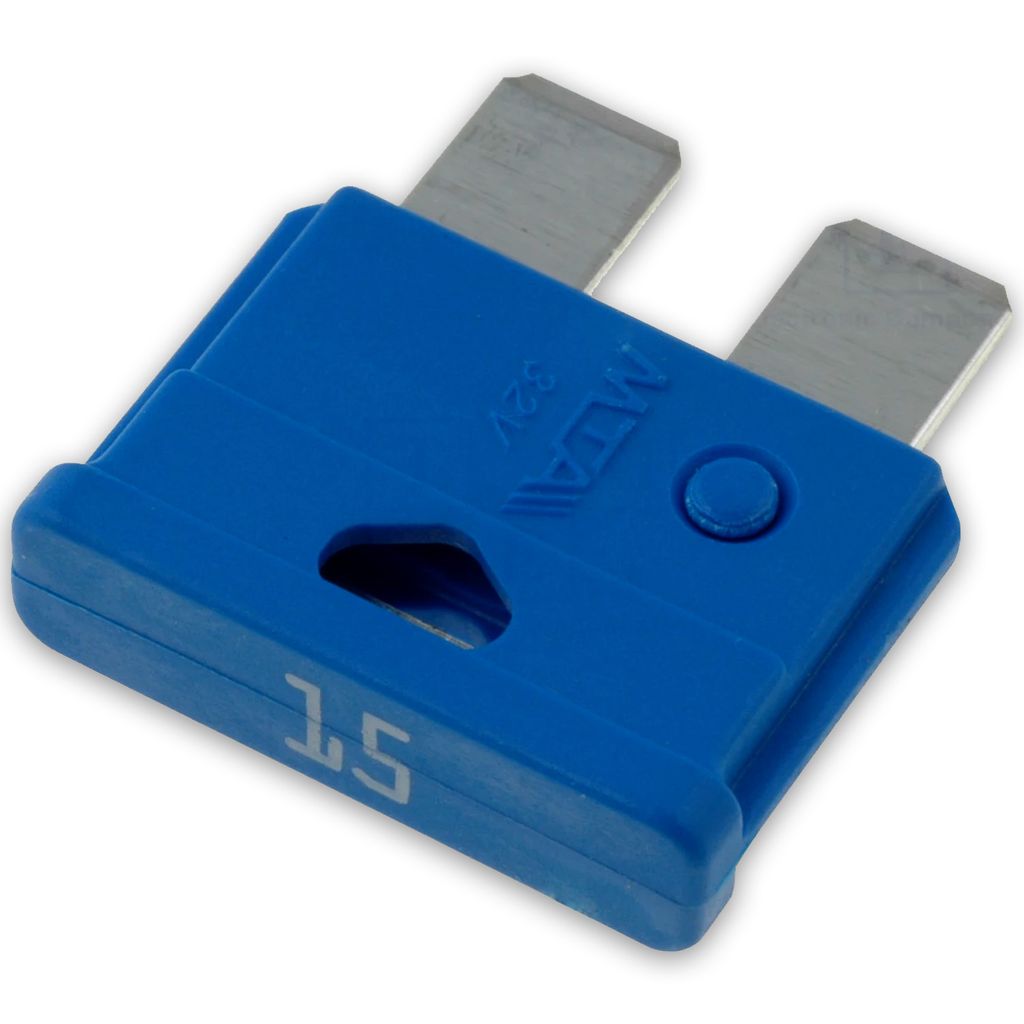

Die 15A UniVAL Flachstecksicherung von MTA ist die klassische Bordnetzsicherung im Standardformat ATO/ATC. Sie wird gesteckt statt verschraubt, passt damit in gängige Flachsicherungshalter und Sicherungskästen und schützt entsprechend ausgelegte Leitungen und Verbraucher in 12V- und 24V-Anlagen vor Überstrom.

Die genormte Kennfarbe blau hält den Sicherungswert auch im eingebauten Zustand ablesbar. Geliefert wird 5 Stück.

Technische Daten:

• Hersteller: MTA
• Herstellernummer: 0600440
• Serie: UniVAL
• Typ: ATO ATC Sicherung, KFZ Flachstecksicherung, Standard Flachsicherung, Autosicherung, Steckssicherung
• Bauform: Flachstecksicherung ATO/ATC, gesteckt
• Nennstrom: 15 A
• Nennspannung: 32 V DC
• Geeignet für: 12V- und 24V-Gleichstromsysteme
• Ausschaltvermögen: 1.000 A
• Spannungsabfall: ca. 104 mV
• Kaltwiderstand: ca. 4,7 mΩ
• i²t-Wert: ca. 480 A²s
• Farbe: Blau
• Stromart: Gleichstrom DC
• Gehäusematerial: PBT-GF20 (glasfaserverstärkt)
• Kontaktmaterial: Zink
• Kontaktbeschichtung: verzinnt
• Anschluss: 2 Steckzungen, Rastermaß 6,5 mm
• Abmessungen (L×H×B): ca. 19 × 20 × 4,5 mm
• Temperaturbereich: -40 °C bis +125 °C
• Norm: ISO 8820-3 (Typ C)
• Lieferumfang: 5 Stück

Eigenschaften:

• Standardformat ATO/ATC: passt in die verbreiteten Flachsicherungshalter und Sicherungskästen im Fahrzeugbau
• Genormte Farbcodierung: blau für 15 A, ohne Ausbau ablesbar
• 1.000 A Ausschaltvermögen nach ISO 8820-3 innerhalb der spezifizierten Einsatzbedingungen
• Gesteckt statt verschraubt: Wechsel ohne Werkzeug, keine Kabelschuhe nötig
• Glasfaserverstärktes PBT-GF20-Gehäuse, form- und temperaturbeständig von -40 °C bis +125 °C
• Verzinnte Kontakte für geringen Übergangswiderstand und Schutz gegen Korrosion
• 5 Stück im Lieferumfang

Anwendungsbereiche:

• KFZ-Bordnetz: Absicherung einzelner Verbraucher und Stromkreise im Sicherungskasten
• Wohnmobil und Camper: Beleuchtung, Wasserpumpe, Lüfter, Steuergeräte und Verteiler
• Anhänger und Nutzfahrzeug: abgesicherte Einzelstromkreise in 12-V- und 24-V-Netzen
• Boot und Marine: Niedervolt-Stromkreise in geeigneten geschützten Sicherungshaltern
• Car-HiFi und Nachrüstung: Zuleitungen zu Zusatzgeräten und Schaltmodulen
• Werkstatt und Ersatzbedarf: die größeren Packungen als Vorrat für wiederkehrende Wechsel

Hinweise zur Auswahl und Verwendung:

• Die Sicherung schützt die Leitung. Der Sicherungswert wird deshalb zur vorhandenen Leitung gewählt und darf deren zulässige Strombelastbarkeit nicht überschreiten.
• Nur für Gleichstromsysteme bis maximal 32 V DC. Nicht für Netzspannung oder Wechselstrom.
• Vor Einbau oder Austausch die Stromversorgung trennen. Kontaktflächen müssen sauber, trocken und frei von Korrosion sein.
• Sicherung niemals überbrücken, verändern oder durch einen höheren Wert ersetzen, ohne die Leitung entsprechend auszulegen.
• Beschädigte, verformte oder thermisch verfärbte Sicherungen und Halter nicht weiterverwenden.
• Vor dem Austausch prüfen, ob der vorhandene Halter für das Standardformat ATO/ATC ausgelegt ist. MINI, MAXI und die verschraubten Formate passen nicht.

Häufige Fragen:

Worin unterscheidet sich UniVAL von MAXI, MIDI und MEGA?

UniVAL ist die Standard-Flachstecksicherung ATO/ATC für einzelne Bordnetzstromkreise, gesteckt und bis 40 A. MaxiVAL ist die größere Flachstecksicherung im MAXI-Format mit 8-mm-Zungen. MidiVAL und MegaVAL sind verschraubte Streifensicherungen für deutlich höhere Ströme. Halter und Einbaumaße sind jeweils verschieden.

Was bedeutet die Farbe?

Die Kennfarbe ist genormt und zeigt den Sicherungswert an; bei 15 A ist sie blau. Sie ersetzt aber nicht den Blick auf die Beschriftung, gerade bei verschmutzten oder gealterten Sicherungen.

Passt dieser Sicherungswert zu meiner Leitung?

Die Sicherung schützt die Leitung, nicht den Verbraucher. Maßgeblich ist die zulässige Strombelastbarkeit der vorhandenen Leitung unter den tatsächlichen Bedingungen: Querschnitt, Länge, Verlegeart, Bündelung und Umgebungstemperatur. Der Sicherungswert wird zu dieser Belastbarkeit gewählt und darf sie nicht überschreiten.

Was ist im Lieferumfang enthalten?

Geliefert wird 5 Stück der UniVAL Flachstecksicherung mit 15 A. Ein Sicherungshalter gehört nicht dazu.
