PAULIMOT Aufspannwinkel 90° 90 x 77 x 64 mm

Ein Aufspannwinkel dient unter anderem dem lotrechten Ausrichten eines Werkstücks zum Maschinentisch. Dazu wird der Aufspannwinkel auf den Maschinentisch montiert und das Werkstück über die Spannnuten am Winkel befestigt. Ebenso werden Aufspannwinkel für Anreiß- und Prüfarbeiten auf einer Richtplatte verwendet.

• Nettogewicht [kg]: 1,2
• Material: Grauguss
• Maße Quer-Spannschlitze [mm]: 14 x 35
• Wandstärke [mm]: 15
• Ebenheit [mm]: 0,01
• Maße Längs-Spannschlitze [mm]: 15 x 55
• Anzahl Längs-Spannschlitze: 1
• Abmessungen [mm]: 90 x 77 x 64
• Anzahl Quer-Spannschlitze: 2

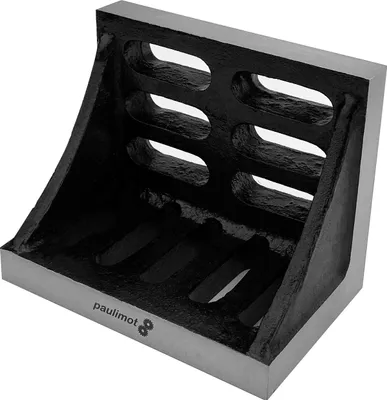

Dieser Aufspannwinkel ist aus Grauguss gefertigt. Er zeichnet sich durch eine massive Verarbeitung aus und verfügt über seitliche Versteifungsrippen sowie eine Wandstärke von 15 mm. Ein Längs- und zwei Querschlitze dienen dazu, den Aufspannwinkel auf einem Arbeitstisch zu befestigen und daran ein Werkstück zu spannen. Die Auflage-, Spann- und Stirnflächen sind im 90°-Winkel zueinander geschliffen.

• 1 x Aufspannwinkel 90° 90 x 77 x 64 mm
