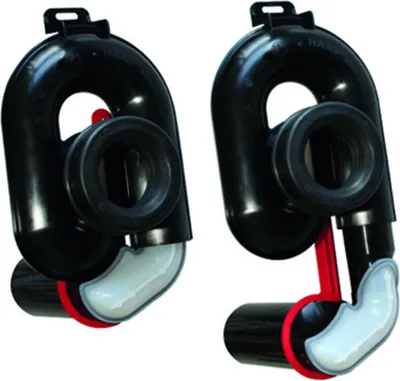

OHA Urinalabsaugsiphon
Der höhenverstellbare Urinalsiphon gleicht baubedingte Höhenunterschiede zwischen Urinalsiphon und dem Ablauf um max. 65 mm aus
- Für den Ausgleich von Höhenunterschieden des wandhängenden Urinal-Ablauf zu einem wandseitigen Abfluss z.B. bei nachträglicher Estrichverlegung, einem Urinal Wechsel oder durch falsches Ausmessen
- Strömungsoptimierte Wasserführung verhindert Ablagerungen und Inkrustation
- Höhenverstellbar um 65 mm
- Abgang waagerecht
- Maximaler Durchfluss 0,6 l/sec. bzw. 36 l/min.
- Zulauf passend für Keramik-Anschlüsse Ø 50 2 mm
- Ablaufrohr: Ø 50 mm passend für HT-Rohr DN 50 Muffe
- Empfohlene Höhe: 80 mm von Mitte Einlauf zu Mitte Ablauf
- Minimale Höhe: 65 mm von Mitte Einlauf zu Mitte Ablauf
- Maximale Höhe: 130 mm von Mitte Einlauf zu Mitte Ablauf
- Nach DIN 1380:2001-05 und DIN 19541:2004-12
- Mit EPDM Dichtung, alterungs- und witterungsbeständig, nach DIN EN 681-1
HAAS Zulauf passend für Keramik-Anschlüsse Ø 50 mm, für HT DN 50 Muffe, max. Durchfluss 0,6 l/s bzw. 36l/min., empfohlene Höhe von 80 mm (von Mitte Einlauf zu Mitte Ablauf), nach DIN 1380-2001-05 und DIN 19545-2004-12
