Das Set kombiniert den MTA MidiVAL Sicherungshalter in der Standardausführung mit zehn Streifensicherungen 80A. Halter und Sicherungen passen zusammen, es muss nichts separat auf Lochabstand und Anschlussart geprüft werden.
Anders als bei den üblichen Halter-Sets liegt hier nicht eine Sicherung bei, sondern gleich ein Vorrat von zehn Stück. Das lohnt sich überall dort, wo derselbe Sicherungswert mehrfach wird oder wo Ersatz griffbereit sein soll.
Lieferumfang:
- 1 × MTA MidiVAL Sicherungshalter, Standardausführung, M5, schwarz

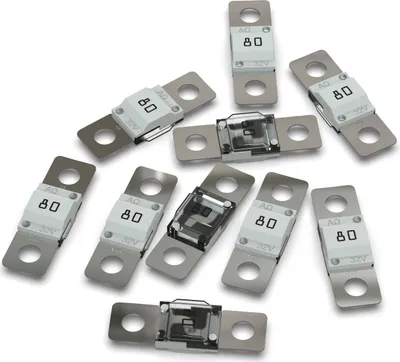

- 10 × MTA Streifensicherung 80 A
Technische Daten Sicherungshalter:
- Hersteller: MTA
- Herstellernummer: 0100360 / 0300360
- Serie: MidiVAL
- Ausführung: Standard, verschraubt
- Nennspannung: 32 V DC
- Anschluss: 2 × Schraubanschluss M5
- Kabelquerschnitt: max. 16 mm²
- Gehäusematerial: Polyamid PA66
- Farbe: Schwarz
- Schutzart: IP40
- Abmessungen (L×B×H): ca. 70 × 36 × 22 mm
Technische Daten Streifensicherung:
- Hersteller: MTA
- Herstellernummer: 0200298
- Typ: Streifensicherung, Strip Fuse, Flachbandsicherung
- Nennstrom: 80 A
- Nennspannung: 32 V DC
- Bauform: flacher Metallstreifen ohne Gehäuse
- Lochabstand: 30 mm
- Abmessungen (L×B×H): ca. 41 × 11 × 0,8 mm
- Stückzahl im Set: 10
Was dieses Set auszeichnet:
- Halter plus Vorrat: zehn Sicherungen statt einer, Ersatz ist gleich dabei
- Aufeinander abgestimmt: Lochabstand und Anschlussart müssen nicht geprüft werden
- Absicherung über die Sicherung: der Halter begrenzt den Stromkreis nicht
- Schutzart IP40: der Halter deckt die Kontakte ab, was bei der gehäuselosen Streifensicherung wichtig ist
- M5-Schraubanschlüsse: Kabelquerschnitt max. 16 mm²
- Für 12V und 24V: einsetzbar in Gleichstromsystemen bis maximal 32 V DC
Typische Einsatzbereiche:
- Werkstatt und Ersatzteillager: ein Halter, zehn Sicherungen als Vorrat
- Fahrzeugausbau: mehrere Stromkreise mit demselben Sicherungswert
- Batterie und Zweitbatterie: Absicherung entsprechend dimensionierter Leitungen
- Wohnmobil und Camper: Bordelektrik, Ladegeräte und Versorgungsleitungen
- Boot und Marine: abgesicherte 12V- und 24V-Stromkreise in geschützter Einbaulage
- Nutzfahrzeuge: 24V-Bordnetze und elektrische Zusatzgeräte
Beschreibung:
Die Streifensicherung ist die einfache Ausführung der Hochstromsicherung: ein flacher Metallstreifen ohne Kunststoffgehäuse. Sie ist , braucht aber zwingend einen Halter, der die Kontakte abdeckt. Genau der liegt in diesem Set bei.
Der Halter nimmt den gesamten Wertebereich der Streifensicherung auf. Wie hoch tatsächlich abgesichert wird, bestimmt allein die eingesetzte Sicherung. Wird später ein anderer Wert , bleibt der Halter und nur die Sicherung wird getauscht.
Mit Schutzart IP40 ist der Halter gegen das Eindringen von Fremdkörpern ab 1 mm geschützt, gegen Wasser jedoch nicht. Er gehört damit in eine geschützte Einbaulage.
Hinweise zur Auswahl und Verwendung:
- Der Sicherungswert muss passend zur Leitung und zum angeschlossenen Stromkreis gewählt werden, nicht zur Belastbarkeit des Halters.
- Nur für Gleichstromsysteme bis maximal 32 V DC verwenden.
- Schutzart IP40: kein Schutz gegen Wasser, nur für geschützte Einbaulagen.
- Die Streifensicherung ausschließlich im Halter betreiben, der Schmelzleiter liegt sonst frei.
- Vor Montage oder Austausch die Stromversorgung vollständig trennen.
- Kontaktflächen müssen sauber, trocken und frei von Korrosion sein.
- Eine ausgelöste Sicherung nicht durch einen höheren Sicherungswert ersetzen, ohne die Ursache geprüft zu haben.
Sicherheits- und Warnhinweise:
- Nur bestimmungsgemäß und innerhalb der angegebenen elektrischen Grenzwerte verwenden.
- Das Set ersetzt keine fachgerechte Dimensionierung von Leitungen und Stromkreisen.
- Nicht für Netzspannung und nicht für Wechselstrom geeignet.
- Vor Arbeiten an elektrischen Anlagen Batterie beziehungsweise Stromversorgung trennen.
- Beschädigte, verformte oder thermisch verfärbte Teile nicht weiterverwenden.
- Sicherung niemals überbrücken, verändern oder manipulieren.
- Von Kindern fernhalten.
Häufige Fragen:
Wie viele Sicherungen sind enthalten?
Zehn Stück im gewählten Wert, dazu ein Sicherungshalter. Anders als bei den üblichen Halter-Sets liegt hier also gleich ein Vorrat bei.
Warum eine Streifensicherung und keine MidiVAL?
Die Streifensicherung ist die einfachere und günstigere Ausführung ohne Kunststoffgehäuse. Lochabstand und Aufnahme sind mit 30 mm und M5 dieselben. Wer die gekapselte Ausführung bevorzugt, findet sie als MidiVAL-Sicherung.
Wodurch ist der Stromkreis abgesichert?
Allein durch die eingesetzte Sicherung. Der Halter stellt die mechanische und elektrische Verbindung her und begrenzt den Wert nicht.
Lassen sich mehrere Halter aneinanderreihen?
Diese Ausführung nicht, sie wird einzeln verschraubt. Wer mehrere Stromkreise in einer durchgehenden Sicherungsleiste zusammenfassen möchte, braucht den anreihbaren MidiVAL-Halter, bei uns Artikel 01262.
Kann ich den Halter im Freien montieren?
Nein. IP40 schützt gegen feste Fremdkörper ab 1 mm, aber nicht gegen Wasser. Der Halter gehört in eine geschützte Einbaulage, etwa einen Verteilerkasten.
