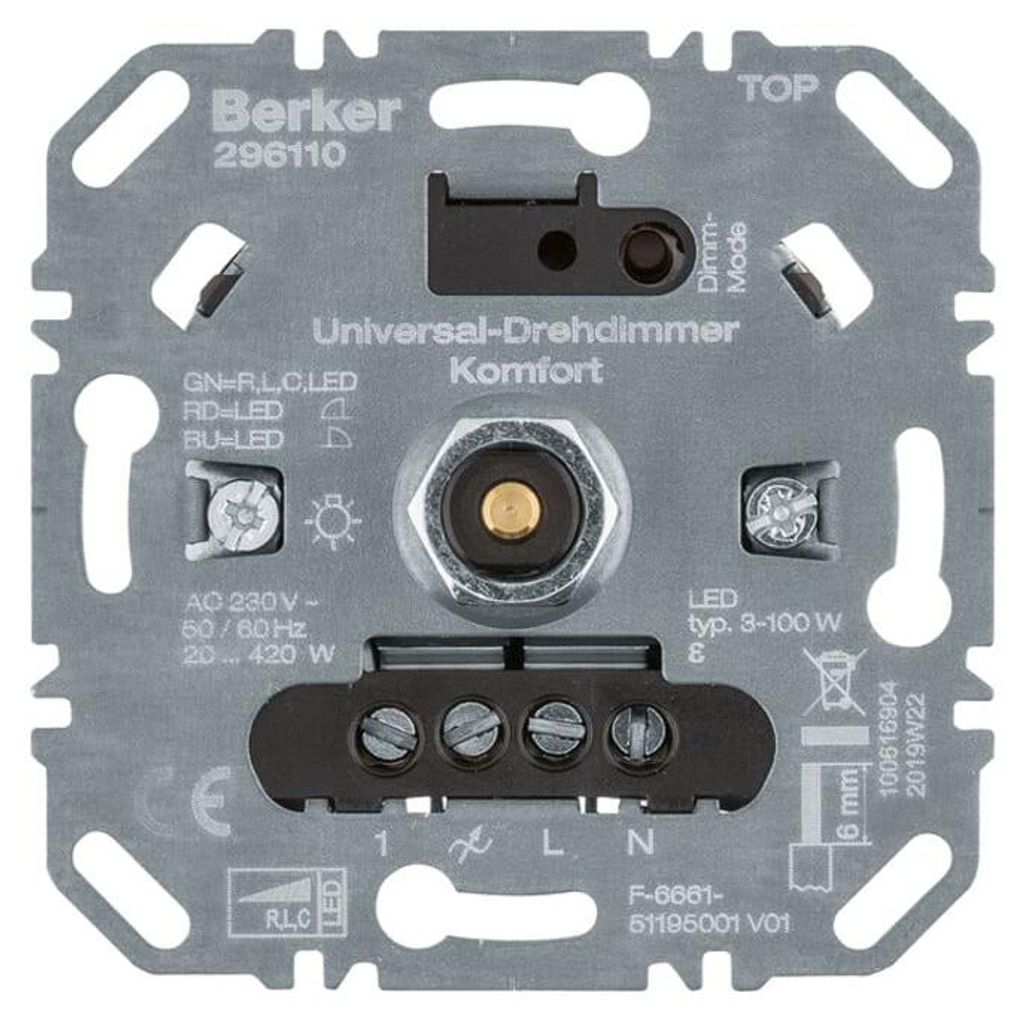

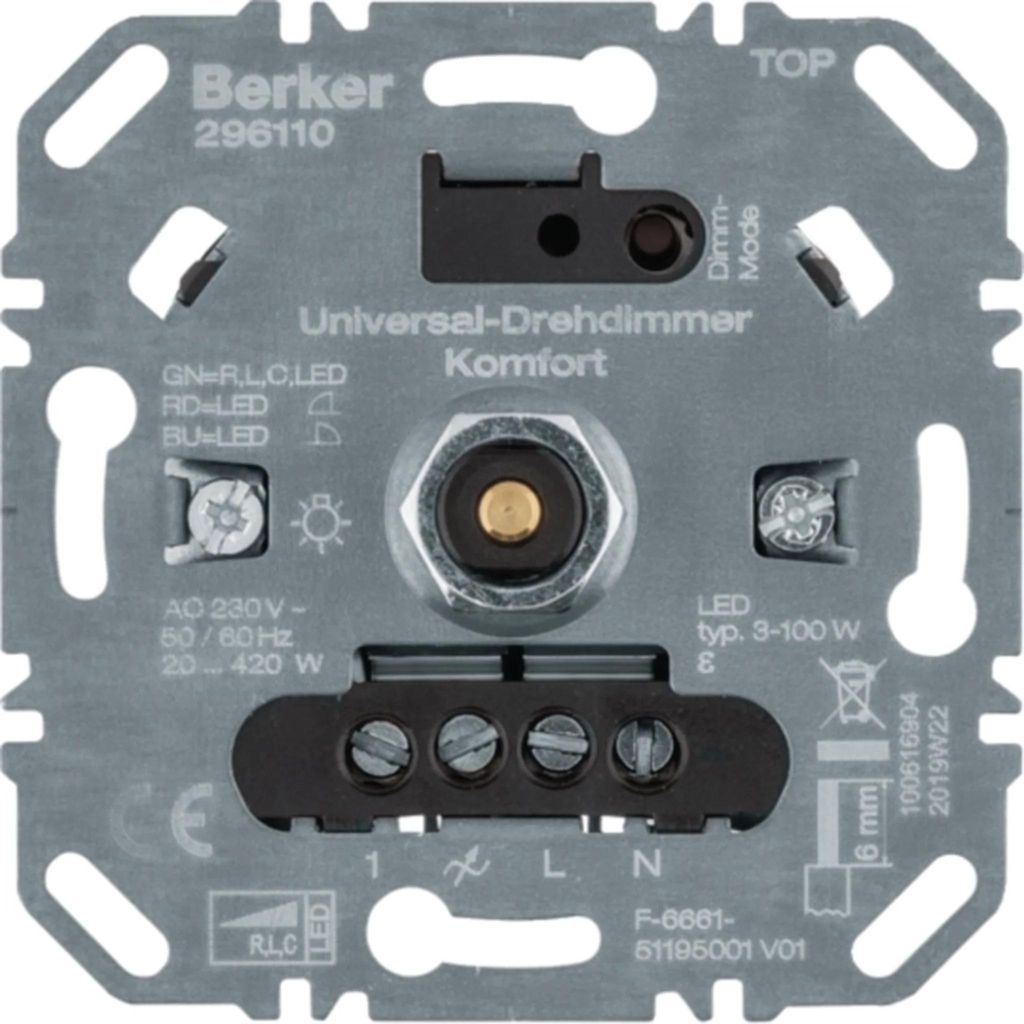

Der Berker Universal-Drehdimmer Komfort 296110 ist ein Unterputz-Dimmereinsatz für ohmsche, induktive und kapazitive Lasten sowie geeignete dimmbare 230V-LED-Lampen. Der Dimmer erkennt die angeschlossene Lastart selbstlernend und wählt automatisch Phasenanschnitt, Phasenabschnitt oder LED-Phasenanschnitt. Er verfügt über Helligkeitsspeicher, lampenschonenden Softanlauf, Inkrementalgeber sowie einen Nebenstelleneingang für Taster mit Schließerkontakt. Kurzschluss- und Überlastschutz werden über eine elektronische Sicherung realisiert. Für den fertigen Einbau wird eine kompatible Abdeckung mit Zentralstück und Regulierknopf benötigt.
Vorteile
- Automatische Erkennung der angeschlossenen Lastart
- Phasenanschnitt und Phasenabschnitt unterstützt
- Für dimmbare 230V-LED-Lampen von 3–100W
- Helligkeitsspeicher integriert
- Lampenschonender Softanlauf
- Nebenstelleneingang für Taster vorhanden
- Elektronischer Kurzschluss- und Überlastschutz
- Spannungsprüfung ohne Ausbau möglich
Technische Eigenschaften
- Produktart Universal-Drehdimmer-Einsatz
- Hersteller Berker
- Produktserie Lichtsteuerung
- Typ 296110
- Herstellernummer 296110
- Zusammenstellung Basiselement
- Bedienungsart Dreh-/Druckknopf
- Dimmprinzip Phasenanschnitt/Phasenabschnitt/LED-Phasenanschnitt, selbstlernend
- Lastart R/L/C/LED Retrofit
- Betriebsspannung 230V AC
- Frequenz 50–60Hz
- Nennleistung 20–420VA
- Dimmbare 230V LED-Lampen 3–100W
- Nebenstelleneingang Ja
Anwendung
- Zum Schalten und Dimmen von Glühlampen und 230V-Halogenlampen
- Zum Dimmen konventioneller Transformatoren
- Zum Dimmen elektronischer Transformatoren
- Zum Dimmen geeigneter 230V-LED-Retrofit-Lampen
- Für Unterputzmontage in kompatiblen Installationsschalterprogrammen
- Für Nebenstellenbedienung über Taster mit Schließerkontakt
Abmessungen
- Länge 71mm
- Breite 71mm
- Höhe 43mm
- Einbautiefe 24mm
- Achsdurchmesser 4mm
- Mindesttiefe Gerätedose 27mm
Lieferumfang: 1 Stück
[ 25891123: 2026-09-05 06:37:13.0 ]
Eigenschaften - Universal-Drehdimmer Komfort (R, L, C, LED), Softrastung, Lichtsteuerung- Universal-Drehdimmer Komfort mit Nebenstelleneingang für Taster (Schließer), Einflächenbedienung, Eingang für Nebenstellen-Einsatz für Universal-Drehdimmer, Helligkeitsspeicher, lampenschonender Softanlauf, Phasenan-/Phasenabschnitt oder LED-Phasenanschnitt je nach Lastart selbstlernend, mit Inkrementalgeber, Spannungsprüfung ohne Ausbau möglich, kurzschlussfest und überlastsicher (elektronische Sicherung), mit Schraubklemmen- Hinweis: Keine induktiven und kapazitiven Lasten gemeinsam anschließen
Technische Daten:- Zusammenstellung: Basiselement
- Bedienungsart: Dreh-/Druckknopf
- App-Steuerung über Bluetooth: nein
- Dimmung Phasenanschnitt: ja
- Dimmung Phasenabschnitt: ja
- Seriendimmer: nein
- Lastart: universal und LED Retrofit
- Nebenstelleneingang: ja
- Lichtwertspeicher: ja
- Verwendbar mit Taste: nein
- Verwendbar mit Bewegungsmelder: nein
- Verwendbar mit Präsenzmelder: nein
- Verwendbar mit Zeitschalter/Timer: nein
- Verwendbar mit Funktaste: nein
- Verwendbar mit IR-Taste: nein
- Montageart: Unterputz
- Befestigungsart: Krallenbefestigung
- Werkstoff: sonstige
- Werkstoffgüte: sonstige
- Halogenfrei: ja
- Oberflächenschutz: unbehandelt
- Transparent: nein
- Geeignet für Schutzart (IP): IP20
- Nennspannung: 230 V
- Frequenz: 50..60 Hz
- Anschlussart: Schraubklemme
- Aderquerschnitt: 0,5..4 mm²
- Gerätebreite: 71 mm
- Gerätehöhe: 71 mm
- Gerätetiefe: 43 mm
- Min. Tiefe der Gerätedose: 27 mm
- Kompatibel mit Apple HomeKit: nein
- Kompatibel mit Google Assistant: nein
- Kompatibel mit Kaufland Alexa: nein
- IFTTT-Unterstützung verfügbar: nein
Bitte beachte: Dekoration nicht im Lieferumfang enthalten.
Universal-Drehdimmer Komfort. Schalten und Dimmen von Beleuchtung. Montage in Gerätedose nach DIN 49073. Betrieb mit geeigneter Abdeckung.
Technische Details:| Name | Wert |
|---|
| Produktlinie(n) | Arsys, B.3, B.7, K.1, K.5, Q.1, Q.3, Q.7, Q.9, S.1, WG Up IP44 |
| Type | 296110 LED 3-100W |
| Hersteller Artikelnummer | 296110 |
| Zusammenstellung | Basiselement |
| Bedienungsart | Dreh-/Druckknopf |
| App-Steuerung über Bluetooth | nein |
| Dimmung Phasenanschnitt | ja |
| Dimmung Phasenabschnitt | ja |
| Seriendimmer | nein |
| Lastart | Universal- und LED-Nachrüstung |
| Nebenstelleneingang | ja |
| Lichtwertspeicher | ja |
| Verwendbar mit Taste | nein |
| Verwendbar mit Bewegungsmelder | nein |
| Verwendbar mit Präsenzmelder | nein |
| Verwendbar mit Zeitschalter/Timer | nein |
| Verwendbar mit Funktaste | nein |
| Verwendbar mit IR-Taste | nein |
| Montageart | Unterputz |
| Befestigungsart | Krallenbefestigung |
| Halogenfrei | ja |
| Oberflächenschutz | unbehandelt |
| Transparent | nein |
| Geeignet für Schutzart (IP) | IP20 |
| Nennspannung | 230 V |
| Frequenz | 50 bis 60 Hz |
| Anschlussart | Schraubklemme |
| Aderquerschnitt | 0,5 bis 4 mm² |
| Gerätebreite | 71 mm |
| Gerätehöhe | 71 mm |
| Gerätetiefe | 43 mm |
| Min. Tiefe der Gerätedose | 27 mm |
| Nennleistung | 20 bis 420 VA |
Wichtiger Hinweis: Beachten Sie, dass elektrotechnische Arbeiten nur durch Elektrofachkräfte oder unter deren Leitung und Aufsicht ausgeführt werden dürfen. Beachten Sie ggf. abweichende länderspezifische Normen und Vorschriften der Elektroinstallation und lassen Sie sich durch einen örtlichen Elektroinstallateur beraten. Geräte mit einem Anschlusswert > 380V/400V benötigen einen Starkstromanschluss und dürfen nur von einem zugelassenen Elektrofachbetrieb angeschlossen werden. Für Geräte mit einer Nennleistung > 12KW benötigen Sie die Zustimmung Ihres Netzbetreibers (Deutschland, andere Länder ggf. abweichend). Uni-Drehdimmer Komfort (R,L,C,LED), Softr. 296110 Zusammenstellung Basiselement, Bedienungsart Dreh-/Druckknopf, Dimmung Phasenanschnitt, Dimmung Phasenabschnitt, Lastart universal und LED Retrofit, Nebenstelleneingang, Lichtwertspeicher, Montageart Unterputz, Befestigungsart Krallenbefestigung, Werkstoff sonstige, Werkstoffgüte sonstige, Halogenfrei, Oberfläche unbehandelt, Geeignet für Schutzart (IP) IP20, Nennspannung 230 ... 230V, Frequenz 50 ... 60Hz, Nennleistung 20 ... 420VA, Anschlussart Schraubklemme, Aderquerschnitt 0,5 ... 4mm², Gerätebreite 71mm, Gerätehöhe 71mm, Gerätetiefe 43mm, Min. Tiefe der Gerätedose 27mm, Universal-Drehdimmer Komfort (R, L, C, LED), Softrastung, Lichtsteuerung. Arsys Programmbeschreibung (Langtext) Schalterprogramm aus Duroplast, kratzunempfindlich, in den Farben polarweiß (ähnlich RAL 9010), weiß (ähnlich RAL 1013), braun glänzend (ähnlich RAL 8011). Zusätzliche Materialien Edelstahl, Aluminium hellbronze lackiert und Aluminium gold eloxiert erhältlich. Rahmen 1-fach - 5-fach, unterschiedliche Gestaltung für senkrechte und waagerechte Montage. Rechteckige Grundform und abgerundeten Ecken mit 4,5 mm Rundungsradius, mit einer kugelförmig (500 mm Durchmesser) gewölbten Geometrie und glänzenden oder matten Oberflächen. Wippen/Abdeckungen mit einer Kantenlänge von 52,5 mm x 71 mm und abgerundeten Ecken mit 2 mm Rundungsradius.
Berker Uni-Drehd. Komf. R L C LED Softr. 296110 - Dimmer
Universal-Drehdimmer Komfort (R, L, C, LED), Softrastung, Lichtsteuerung
