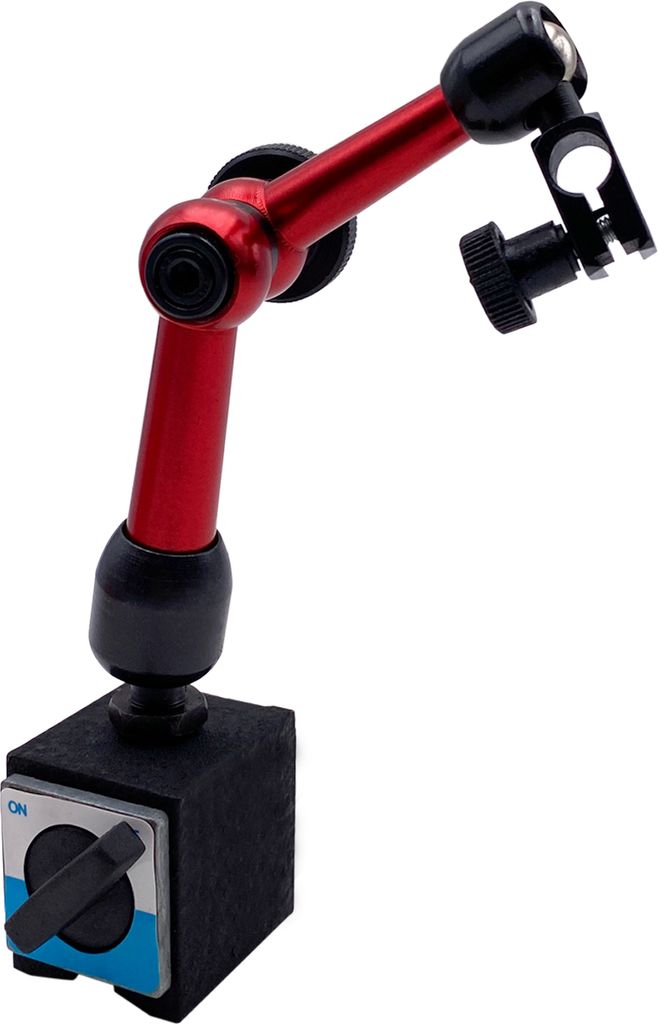

PAULIMOT Messstativ mit Magnetfuß und Zentralklemmung

Einsatzzweck

Ein Messstativ dient der Aufnahme von Messgeräten, wie zum Beispiel Messuhren oder Fühlhebelmessgeräten. Der Sockel besteht meistens aus einem Magnetblock. Der Hauptbestandteil eines Messstativs ist der Arm. Durch seine verstellbaren Gelenke lässt sich das Messinstrument an der gewünschten Stelle anbringen. Am Ende der Gelenkstange befinden sich verschiedene Aufnahmen zur Befestigung des benötigten Messgeräts. Es wird unterschieden in Messstative mit Zentralklemmung und Messstative mit Einzelgelenkverstellung.

Technischen Daten

• Armlänge [mm]: 145
• Ø Aufnahmebohrung [mm]: 8
• Magnet-Haftkraft [kg]: 40
• Maße Magnetblock [mm]: 30 x 35 x 36
• Gesamthöhe [mm]: 195

Beschreibung

Dieses Messstativ zeichnet sich insbesondere dadurch aus, dass sich die drei Gelenke einfach und schnell zentral über eine Feststellschraube klemmen lassen. Der Gelenkarm ist auf einem Magnetsockel mit eingeschliffenem Prisma befestigt. Zusätzlich ist der Sockel rückseitig geschliffen, sodass sich das Stativ auch liegend verwenden lässt. Am Ende des Gelenkarms befindet sich sowohl eine zylindrische Aufnahme als auch eine Schwalbenschwanzaufnahme. Durch einen Kippschalter lässt sich die Magnetisierung des Sockels aktivieren bzw. deaktivieren.

Lieferumfang

• 1x Messstativ mit Magnetfuß und Zentralklemmung
