PAULIMOT Hand-Gewindebohrer-Satz M10x1,5

Einsatzzweck

Gewindebohrer werden zur Erzeugung eines Innengewindes, also einer Gewindebohrung, in Metall, Kunststoff oder anderen festen Werkstoffen verwendet. Generell wird zwischen Hand-Gewindebohrern und Maschinen-Gewindebohrern, auch Einschnittgewindebohrer genannt, unterschieden. Bei einem 3-teiligen Hand-Gewindebohrer-Satz erstreckt sich der Vor-, Mittel- und Fertigschneider jeweils nahezu über die komplette Schneidenlänge. Diese Art von Gewindebohrern wird vorzugsweise zum Herstellen von Gewinden in Sacklochbohrungen verwendet. Beim Einschnittgewindebohrer sind der Vor-, Mittel- und Fertigschneider hintereinander auf der Schneide angeordnet. Somit eignen sich diese Gewindebohrer besonders zum Schneiden von Durchgangsgewinden.

Technischen Daten

• Nennmaß [mm]: M10
• Steigung [mm]: 1,5
• Bohrer-Ø für Kernloch [mm]: 8,5
• Werkzeugmaterial: HSS
• Oberflächenbeschichtung: Titannitrid (TiN)
• Schaft-Ø [mm]: 7
• Vierkant-Querschnitt [mm]: 5,5
• Gesamtlänge [mm]: 70
• Schneidenlänge [mm]: 24
• Toleranzklasse: h6
• Ausführung: rechtsschneidend
• Gewindeart: metrisch ISO-Regelgewinde

Beschreibung

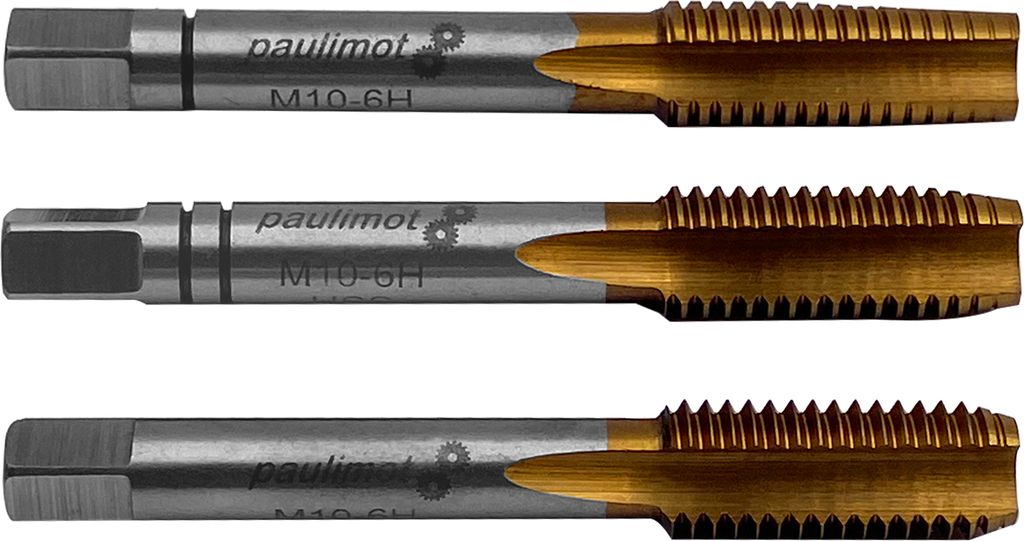

Dieser Hand-Gewindebohrer-Satz besteht aus einem Vorschneider, einem Mittelschneider und einem Fertigschneider. Der Vorschneider ist mit einem Ring am Schaft markiert, der Mittelschneider mit zwei Ringen. Der Fertigschneider trägt keinen Ring. Dieses Set wird zur Herstellung metrischer ISO-Regelgewinde verwendet. Die Gewindebohrer sind aus HSS gefertigt und zur Erhöhung der Standzeit mit Titannitrid (TiN) beschichtet. Am Ende des zylindrischen Schafts befindet sich ein Vierkant zur Aufnahme in einem Windeisen. Die Gewindebohrer sind nach DIN 352 gefertigt und unterliegen der Toleranzklasse h6.

Lieferumfang

• 1 x Vorschneider M10 x 1,5
• 1 x Mittelschneider M10 x 1,5
• 1 x Fertigschneider M10 x 1,5
• 1 x Kunststoff-Hülle zur Aufbewahrung
