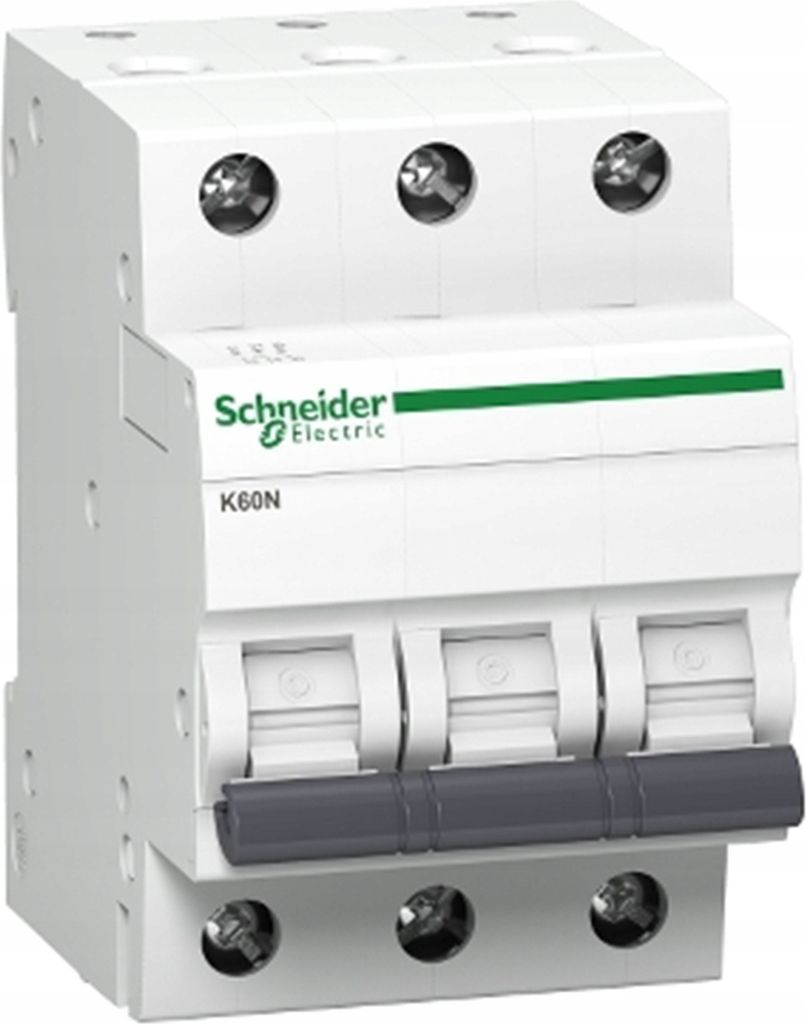

Leitungsschutzschalter 3P C 10A 6kA AC K60N Acti9 A9K02310

• Geräteanwendung Verteilung
• Produktserie Acti 9
• Produktname Acti 9 K60
• Produkt oder Komponententyp Leitungsschutzschalter
• Kurzbezeichnung des Geräts K60N
• Beschreibung der Pole 3P
• Anzahl von geschützten Polen 3
• [In] Nennstrom 10 A
• Netzwerkanschluss Wechselstrom (AC)
• Technologie der Auslöseeinheit Thermomagnetisch
• Charakteristik C
• Ausschaltvermögen 6000 A Icn w 400 V Wechselstrom (AC) 50/60 Hz entspricht EN/IEC 60898-1
• Nutzungskategorie Kategorie A entspricht IEC 60947-2
• Eignung für Isolation Ja, entspricht EN/IEC 60898-1
• Normen EN/IEC 60898-1
• Produkten OVE VDE

• Netzwerkfrequenz 50/60 Hz
• Magnetische Auslösegrenze für magnetische Auslösung 5...10 x In
• [Ics] Nenn-Unterbrechungskapazität Abbau- 6000 A 100 % entspricht EN/IEC 60898-1 - 400 V Wechselstrom (AC) 50/60 Hz
• Begrenzungsklasse 3 entspricht EN/IEC 60898-1
• Nennisolationsspannung [Ui] 440 V Wechselstrom (AC) 50/60 Hz entspricht EN/IEC 60898-1
• Bemessungsstossspannungsfestigkeit [Uimp] 4 kV entspricht EN/IEC 60898-1
• Hinweis auf die Kontaktstellung NO
• Betätigungsart Kippschalter
• Lokale Signalisierung Ohne
• Montagevariante Befestigt
• Montagevariante Schiene DIN
• Kammschiene und Verteilerblock Kompatibilität Unterm Strich: Doppelter Anschluss
• Raster: 9mm 6
• Höhe 81 mm
• Breite 54 mm
• Tiefe 70 mm
• Produktgewicht 0,36 kg
• Farbe weiß
• Mechanische Lebensdauer 20000 Zyklen
• Elektrische Lebensdauer 20000 Zyklen
• Anschlüsse - Klemmen Tunnelklemmen (stromabwärts) 0,5…35 mm² Befestigt
• Tunnelklemmen ( auf der Kraftseite) 0,5…35 mm² Befestigt
• Tunnelklemmen (stromabwärts) 0,5…25 mm² flexibel
• Tunnelklemmen ( auf der Kraftseite) 0,5…25 mm² flexibel
• Drahtabisolierungslänge 14 mm für oben oder unten Verbindung
• Anzugsmoment 3,5 N.m oben oder unten
• Erdschlussschutz Ohne

• Schutzart IP IP20 entspricht IEC 60529
• Verschmutzungsgrad 2 entspricht IEC 60898-1
• 2 entspricht EN 60898-1
• Überspannungskategorie II
• Tropenfest 2 entspricht IEC 60068-1
• Relative Feuchtigkeit 95 % bei 55 °C
• Höhe Arbeit (in Metern über dem Meeresspiegel) 0...2000 m
• Umgebungstemperatur bei Betrieb -25…70 °C
• Umgebungstemperatur bei Lagerung -40…70 °C

• Schneider A9K02310

Trigger-Eigenschaften: C
CN: 85362010
Frequenz [Hz]: 50
Länge: 80
EAN: 3606480478383
Einbautiefe [mm]: 68
Herstellerindex: A9K02310
Polzahl: 3
Nennspannung [V]: 230
PKWiU: 27.12.22.0
Nennstrom [A]: 10
Spannungsart: Wechselstrom
Serie: Acti9 K60
Schutzart (IP): IP20
Breite: 70
Breite angegeben in Modulanzahl: 3
Gewicht: 0,3100
Höhe: 55
Bemessungskurzschlussausschaltvermögen nach EN 60898 [kA]: 6
Bemessungskurzschlussausschaltvermögen nach IEC 60947-2 [kA]: 6

Beschreibung:

Schneider Electric Sicherungsautomat zur einbauen in Verteilerkästen, Schaltschränken serie K60N.

Eigenschaften:

• Ausführung: 3-polig
• Auslösecharakteristik C
• Nennstrom 10 A
• Kurzschlussfestigkeit: 6 kA
• Spannung: 230 V
• Anzahl der Zyklen: 10000
• Schutzart: IP 20

Lieferumfang:

• 1x Leitungsschutzschalter
