Waveshare MCP23017 IO Erweiterungsplatine, 16 digitale IO, PH2.0 oder Lötpads, I2C, 3,3V, 5V

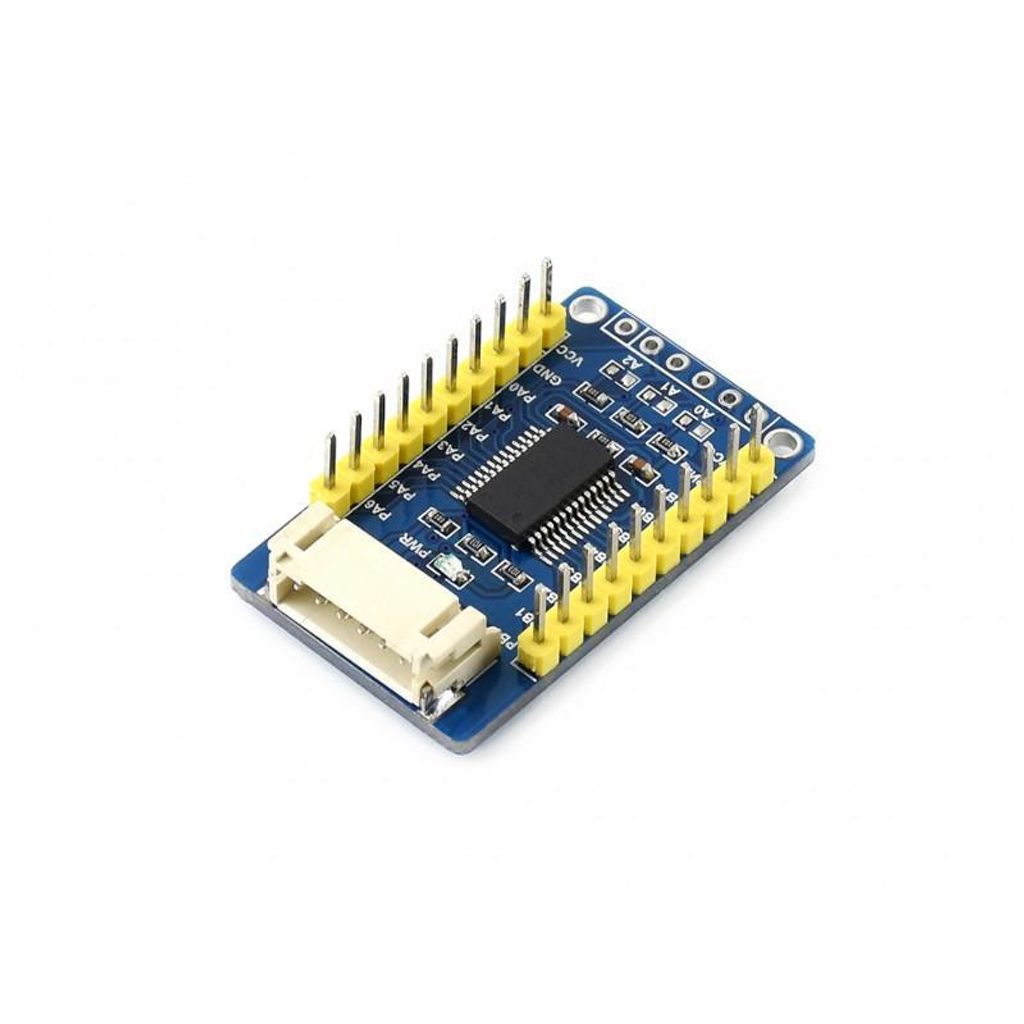

Waveshare MCP23017 IO Expansion Board
Das MCP23017 IO Expansion Board erweitert zwei I2C-Signalpins auf insgesamt 16 digitale Ein- oder Ausgänge. Es basiert auf dem I2C-Kommunikationsprotokoll und ermöglicht den gleichzeitigen Betrieb von bis zu acht Modulen, was insgesamt 128 digitale I/O-Pins ergibt. Das Modul ist sowohl mit 3,3V- als auch mit 5V-Systemen kompatibel. Die I2C-Adresse lässt sich durch Kurzschließen der A0-, A1- oder A2-Jumper individuell konfigurieren. Für den Anschluss stehen wahlweise ein PH2.0-Anschluss oder Lötpads zur Verfügung, wodurch eine flexible Integration in verschiedene Schaltungen und eine Stapelung mehrerer Module möglich ist. Das Board enthält einen integrierten Pegelwandler, der den Betrieb mit Mikrocontrollern unterschiedlicher Logikspannungen ermöglicht. Es stehen Beispielprojekte und Dokumentationen für Plattformen wie Raspberry Pi, micro:bit, Arduino und STM32 zur Verfügung.

Das Modul erweitert die Anschlussmöglichkeiten von Mikrocontrollern oder Einplatinencomputern durch zusätzliche digitale Ein- und Ausgänge. Anwendungen finden sich in Bereichen wie Heimautomatisierung, Messwerterfassung, Robotik oder der Steuerung von LED-Arrays und Relaismodulen.

Die I2C-Schnittstelle ermöglicht die serielle Kommunikation mit Mikrocontrollern unter Verwendung nur zweier Datenleitungen: SDA (Datenleitung) und SCL (Taktleitung). Die Adressierbarkeit mehrerer Boards erlaubt es, den I/O-Bedarf skalierbar zu erweitern. Durch die beiden Interrupt-Pins INTA und INTB lassen sich Änderungen am Eingangsstatus effizient erfassen, ohne ständige Abfragen (Polling). Der integrierte Spannungswandler sorgt dafür, dass sowohl 3,3V- als auch 5V-Systeme unterstützt werden, ohne externe Pegelwandler einzusetzen.

Das Board bietet eine einfache Lösung zur Erweiterung von Ein- und Ausgängen über die I2C-Schnittstelle. Es kann mit bis zu sieben weiteren Boards kombiniert werden. Dadurch sind bis zu 128 digitale I/Os realisierbar. Es eignet sich besonders für Projekte mit begrenzten GPIOs wie dem Raspberry Pi oder Mikrocontrollern, bei denen eine höhere Anzahl digitaler Signale benötigt wird.

Merkmale im Überblick

• Erweiterung von zwei I2C-Signalleitungen auf 16 digitale I/O-Pins
• Konfigurierbare I2C-Adresse durch Jumper A0, A1, A2
• Zwei Anschlussoptionen: PH2.0-Anschluss oder Lötpads
• Unterstützt Stapelverbindungen mehrerer I2C-Module
• Integrierter Pegelwandler für 3,3V- und 5V-Systeme
• Interrupt-Ausgänge für Gruppen PA (INTA) und PB (INTB)
• Beispielcode und Dokumentation für gängige Plattformen verfügbar

Kompatibilität

• Raspberry Pi
• Arduino
• micro:bit
• STM32

Technische Daten

• Betriebsspannung: 3,3V / 5V
• Schnittstelle: I2C
• Interrupt-Pins: INTA, INTB
• Anzahl I/O-Pins: 16
• Abmessungen: 38 mm × 23 mm
• Bohrlochdurchmesser: 2,0 mm
• Rastermaß der Pins: 2,54 mm
• Lochabstand horizontal: 20,32 mm
• Gesamthöhe inkl. Steckverbinder: 23 mm
• Radius der Ecken: 1,00 mm

Lieferumfang

• 1x MCP23017 IO Expansion Board
• 1x PH2.0 20 cm 6Pin-Kabel

Links

• Produkt-Wiki (Waveshare)

Overview
The MCP23017 IO Expansion Board expands 2 signal pins as 16 I/O pins based on the I2C bus, up to 8 MCP23017 IO Expansion Board can be used at the same time, providing up to 128 I/O pins, it is compatible with both 3.3V and 5V levels.

Features

• I2C controlled, expands 2 signal pins as 16 I/O pins
• I2C address configurable by shorting the A0/A1/A2 jumpers
• Provides two connector options: PH2.0 terminal and/or solder pads, allows multi I2C modules to be stacked
• Onboard voltage translator, compatible with 3.3V/5V level
• Comes with development resources and manual (examples for Raspberry Pi / micro:bit / Arduino / STM32)

Specifications

• Operating voltage: 5V/3.3V
• Interface: I2C
• Interrupt pins: INTA, INTB
• Expansion I/Os: 16
• Dimension: 38mm × 23mm
• Mounting hole size: 2.0mm

Lieferumfang

• MCP23017 IO Expansion Board x1
• PH2.0 20cm 6Pin x1

Development Resources

- Vermeiden Sie direkten Kontakt mit elektrischen Anschlüssen während des Betriebs. - Nicht in feuchter oder explosionsgefährdeter Umgebung verwenden. - Stellen Sie sicher, dass das Modul ausschließlich mit der vorgesehenen Spannung betrieben wird. - Durch unsachgemäße Handhabung können Schäden am Sensor oder verbundenen Geräten entstehen. - Gerät vor elektrostatischer Entladung (ESD) schützen. Geeignete Schutzmaßnahmen ergreifen. - Bei Fehlfunktion oder Beschädigung das Produkt sofort vom Stromnetz trennen. - Nicht in die Hände von Kindern gelangen lassen. - Altgeräte nach den örtlichen Entsorgungsvorschriften für elektronische Bauteile entsorgen. - Keinesfalls im Hausmüll entsorgen, sondern bei einer Sammelstelle für Elektronikschrott abgeben. - Akkurate und umweltfreundliche Entsorgung nach RoHS- und WEEE-Richtlinien beachten.
