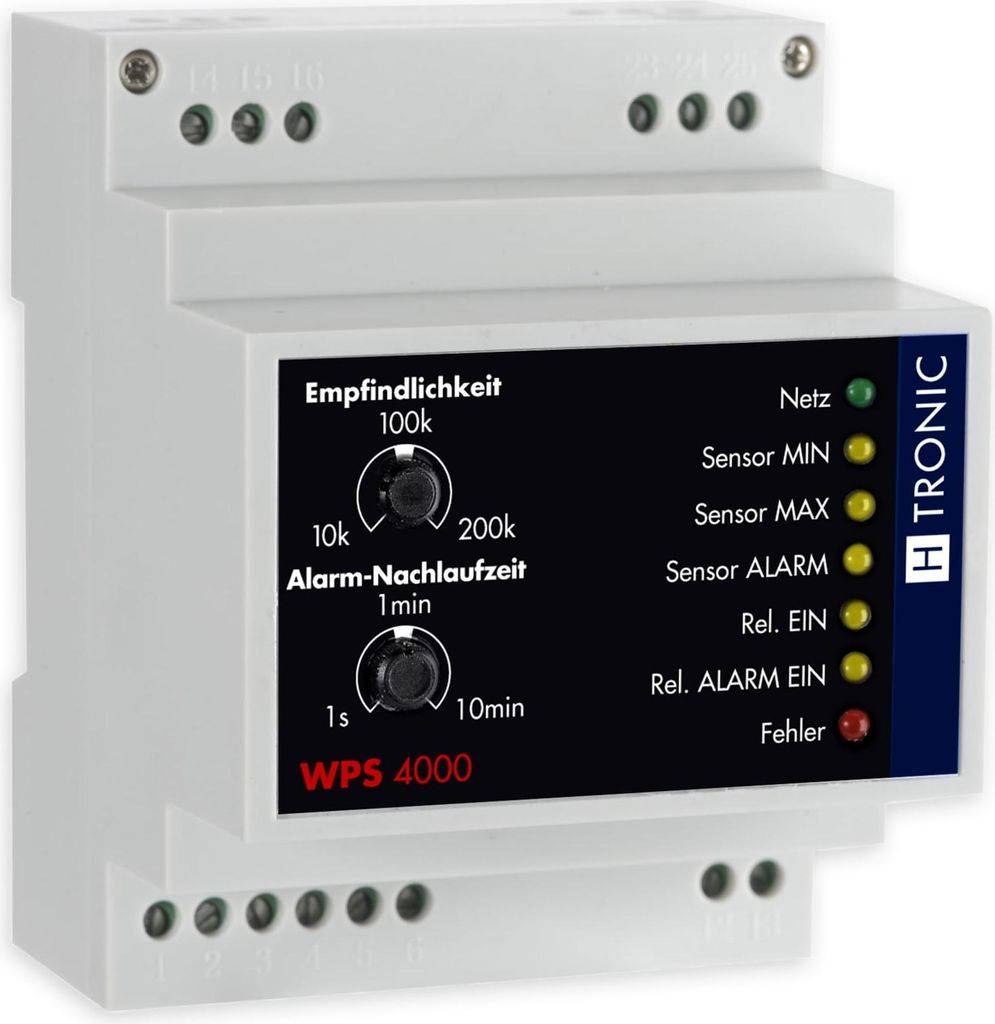

H-TRONIC Wasserpegelschalter WPS4000, Tragschienenbefestigung

H-Tronic Wasserpegelschalter WPS 4000 - Ihr zuverlässiger Partner für Wasserstandsregelung

Der H-Tronic Wasserpegelschalter WPS 4000 ist ein unverzichtbares Werkzeug für die genaue Kontrolle des Wasserstands in Ihrem Teich, Brunnen oder Tank. Dieses vielseitige Gerät bietet eine effiziente Lösung zur Niveauregulierung und verhindert Schäden durch Überlauf oder Trockenlauf.

Einsatzbereiche und Funktionalität

Der WPS 4000 ist ideal für den Einsatz in einer Vielzahl von Umgebungen. Er eignet sich hervorragend zur Überwachung von leitenden Flüssigkeiten in Behältern und Tanks. Dank der einfachen Konfiguration als Nachfüll- oder Entleergerät ist er flexibel in verschiedenen Situationen einsetzbar.

Benutzerfreundlichkeit und Sicherheit

Die Installation und Bedienung des WPS 4000 ist unkompliziert. ️

• Konfigurierbar als Nachfüll- oder Entleergerät
• Einstellbare Leitfähigkeit für präzise Steuerung
• Integrierter Alarm-Sensor für erweiterte Kontrollaufgaben
• Kompatibel mit verschiedenen Speichertypen

Technische Daten

• Betriebsspannung: 230 V/50 – 60 Hz
• Leistungsaufnahme: max. 1,5 W
• Ausgang: 2 x Relais-Ausgang 250VAC/16A oder 30VDC/16A
• Schaltleistung: max. 3000 W
• Gehäuse: Hutschienengehäuse
• Temperaturbereich: –15°C…+40°C
• Schutzart: IP20
• Abmessungen: 91x72x72mm (LxBxH)

Lieferumfang

Im Lieferumfang enthalten ist das Steuergerät mit einer ausführlichen Montage- und Bedienungsanleitung. Bitte beachten Sie: Sensoren sind nicht im Lieferumfang enthalten und müssen separat erworben werden.

Bitte beachten Sie, dass die Produktabbildungen beispielhaft sind. Gelieferte Artikel können in Aussehen abweichen, sind jedoch in Funktion und Qualität gleichwertig.

Bedienungsanleitung

Der Füllstands-Differenzschalter WPS 4000 eignet sich zur automatischen Niveauüberwachung von leitenden Flüssigkeiten in Behältern, Brunnen, Wassertanks u.ä. Die Überwachung erfolgt über Elektroden. Das Gerät schützt Aggregate und Anlagen vor Leckschäden, unnötigen Verlust von Flüssigkeiten und vor Trocken- und Überlauf. Es überwacht und regelt Flüssigkeitsniveaus überall dort, wo ein bestimmter Füllstand eingehalten werden soll. Zum Einbau in Unterverteilungen, Schaltschränken, Aufputzgehäusen usw.

Folgende Funktionen lassen sich realisieren: Nachfüllen, Entleeren, Nachfüllen mit Notabschaltung, Nachfüllen und Entleeren, Entleeren mit Notabschaltung, Nachfüllen mit manueller Notabschaltung, Nachfüllen mit automatischer und manueller Notabschaltung

Funktion:
Der Füllstands-Differenzschalter WPS 4000 eignet sich zur automatischen Niveauüberwachung von leitenden Flüssigkeiten in Behältern, Brunnen, Wassertanks u.ä. Die Überwachung erfolgt über Elektroden (nicht im Lieferumfang enthalten). Das Gerät schützt Aggregate und Anlagen vor Leckschäden, unnötigen Verlust von Flüssigkeiten und vor Trocken- und Überlauf. Es überwacht und regelt Flüssigkeitsniveaus überall dort, wo ein bestimmter Füllstand eingehalten werden soll. Zum Einbau in Unterverteilungen, Schaltschränken, Aufputzgehäusen usw. Folgende Funktionen lassen sich realisieren: Nachfüllen, Entleeren, Nachfüllen mit Notabschaltung, Nachfüllen und Entleeren, Entleeren mit Notabschaltung, Nachfüllen mit manueller Notabschaltung, Nachfüllen mit automatischer und manueller Notabschaltung.

Merkmale:
- Als Nachfüll- oder Entleergerät konfigurierbar
- Leitfähigkeit (Schaltschwelle) im Bereich von 10 kOhm bis 200 kOhm einstellbar
- Wechselstrommesspfad; keine elektrolytische Zersetzung der Edelstahlelektroden (nicht im Lieferumfang enthalten)
- Integrierter Alarm-Sensor für erweiterte Steuerungsaufgaben
- Eingang für Wassersensor o. Schwimmerschalter (Parallelschaltung möglich)
- Schaltpunkt für beliebige Wasserständen über Wassersensoren wählbar
- Für alle Speicher aus Beton, Kunststoff oder Metall
- Bedienungs- und überwachungsfreier Betrieb
- Sensorleitung auf bis zu 50 m verlängerbar (über zweiadrige Leitung)



Lieferumfang:
Steuergerät mit ausführlicher Montage- und Bedienungsanleitung. ACHTUNG: Je nach Funktion werden bis zu drei Sensoren benötigt!

- Betriebsspannung: 230 V/50 – 60 Hz
- Leistungsaufnahme: max. 1,5 W
- Ausgang: 2 potentialfreie Relais (max. 250VAC/16A oder 30VDC/16A)
- Sensorspannung (Kleinspannung) max. 10 V
- Schaltleistung: max. 3000 W
- Gehäuseausführung: Hutschienengehäuse
- Auslöseempfindlichkeit: einstellbar: 10…200 kOhm
- Alarm-Nachlaufzeit: einstellbar: 1Sek…10Min.
- Temperaturbereich: –15°C…+40°C
- Schutzart: IP20
- Befestigung: für Standard-Tragschiene 35 mm
- Abmessungen: 91x72x72mm (LxBxH)
- Abmessungen (Ausschnitt Bedienelement): 72x45mm bzw. 72x63mm (LxB)
- (max. Sensorverlängerung auf 50 Meter)

Der Füllstands-Differenzschalter WPS 4000 eignet sich zur automatischen Niveauüberwachung von leitenden Flüssigkeiten in Behältern, Brunnen, Wassertanks u.ä. Die Überwachung erfolgt über Elektroden (nicht im Lieferumfang enthalten). Das Gerät schützt Aggregate und Anlagen vor Leckschäden, unnötigen Verlust von Flüssigkeiten und vor Trocken- und Überlauf. Es überwacht und regelt Flüssigkeitsniveaus überall dort, wo ein bestimmter Füllstand eingehalten werden soll. Zum Einbau in Unterverteilungen, Schaltschränken, Aufputzgehäusen usw. Folgende Funktionen lassen sich realisieren: Nachfüllen, Entleeren, Nachfüllen mit Notabschaltung, Nachfüllen und Entleeren, Entleeren mit Notabschaltung, Nachfüllen mit manueller Notabschaltung, Nachfüllen mit automatischer und manueller Notabschaltung. Features: - Als Nachfüll- oder Entleergerät konfigurierbar - Leitfähigkeit (Schaltschwelle) im Bereich von 10 kOhm bis 200 kOhm einstellbar - Wechselstrommesspfad; keine elektrolytische Zersetzung der Edelstahlelektroden (nicht im Lieferumfang enthalten) - Integrierter Alarm-Sensor für erweiterte Steuerungsaufgaben - Eingang für Wassersensor o. Schwimmerschalter (Parallelschaltung möglich) - Schaltpunkt für beliebige Wasserständen über Wassersensoren wählbar - Für alle Speicher aus Beton, Kunststoff oder Metall - Bedienungs- und überwachungsfreier Betrieb Technische Daten: - Betriebsspannung: 230 V - Leistungsaufnahme: max. 1,5 W - Ausgang: 2 potentialfreie Relais (max. 250VAC/16A oder 30VDC/16A) - Sensorspannung: max. 10 V - Schaltleistung: max. 3000 W - Gehäuseausführung: Hutschienengehäuse - Auslöseempfindlichkeit: einstellbar: 10…200 kOhm - Alarm-Nachlaufzeit: 1Sek…10Min. - Temperaturbereich: –15°C…+40°C - Schutzart: IP20 - Maße: 91x72x72 mm Lieferumfang: - Steuergerät - Anleitung - Achtung: Lieferung ohne Sensor
