H-Tronic Zirkulationssteuerung -55 bis 125 °C 3680 W TS 125 (11900)

H-Tronic Temperaturschalter TS 125

Zuverlässige Temperaturregelung

Der H-Tronic Temperaturschalter TS 125 ist die ideale Lösung für präzise Temperaturregelungen in Heiz- und Kühlbetrieben. Dieser Universal-Temperaturregler besticht durch seine Vielseitigkeit und Benutzerfreundlichkeit.

Externer, steckbarer Temperatursensor

Der externe Temperatursensor des TS 125 kann Temperaturmessbereiche von beeindruckenden -55 bis +125,0 °C erfassen. Die Schalttemperatur kann präzise in 0,1°C-Schritten eingestellt werden, was eine genaue Steuerung ermöglicht.

Klar sichtbare LED-Anzeigen

Das 12,7 mm große LED-Display des Temperaturschalters zeigt die Ein- und Ausschalttemperatur, die aktuelle Temperatur und den Min./Max.-Wert an. Eine rote LED-Leuchte signalisiert den "Heizen"-Modus, während eine gelbe LED den "Kühlen"-Modus anzeigt. Eine weitere LED leuchtet bei eingeschaltetem Relais, was die Betriebsstatus leicht erkennbar macht.

Sichere Anwendung

Er erkennt sofort einen Fühlerkurzschluss oder eine Fühlerunterbrechung und schaltet den Betrieb ab.

Vielseitige Verwendung

Der H-Tronic Temperaturschalter TS 125 kann eigenständig eingesetzt werden. Er kann aber auch als Ersatz für e mechanische Thermostate oder Digitalthermometer dienen. Dies macht ihn zu einer flexiblen und kosteneffizienten Lösung für verschiedene Anwendungsbereiche.

Wasserdichter Sensor für Unterwassermessungen

Für Unterwassermessungen der Temperatur empfehlen wir dringend die Verwendung unseres wasserdichten Sensors, den "Tauchbaren Sensor TS 2-2". Bitte beachten Sie, dass der im Lieferumfang enthaltene Metallsensor nicht für diese Art von Anwendungen geeignet ist. Mit seiner speziellen Konstruktion ist er perfekt für Unterwassereinsätze und andere feuchte Umgebungen geeignet. Erhältlich als optionales Zubehör, wird der wasserdichte Sensor TS 2-2 Ihre Anforderungen an Unterwassermessungen optimal erfüllen.

Wichtige Merkmale:

️ Für Wandmontage
️ Temperaturfühler mit Befestigungslasche
️ Schalttemperatur von -55…+125°C, einstellbar in 0,1°C-Schritten
️ Hysterese frei einstellbar
️ Fernmessung bis 50m
️ Fühlerüberwachung auf Kurzschluss und Unterbrechung
️ Ausgang schaltet bei Fühlerfehler ab
️ Einstellbar auf Heizen oder Kühlen
️ LED-Anzeigen für Relais ein, Fühlerfehler, Heizen, Kühlen
️ Datenerhalt bei Stromausfall

Technische Daten:

• Betriebsspannung: 100 – 240 VAC
• Leistungsaufnahme: ca. 2 VA
• Ausgangsspannung: 230 V/16A
• Messbereich: -55 bis +125,0°C
• Genauigkeit im Bereich:
  • -55…-10°C = +/-2°C
  • -10…+85°C = +/-0,5°C
  • +85…+125°C = +/-2°C
• Anzeige: 0,1°C
• Min./Max.-Anzeige
• Schutzart: IP 20
• Umgebungstemperatur: -10 – +50° C
• Abmessungen: 160 x 80 x 60mm

Lieferumfang

Im Lieferumfang des H-Tronic Temperaturschalters TS 125 ist ein Metall-Temperatursensor mit einer 2 Meter langen steckbaren Anschlussleitung enthalten. Diese kann optional auf bis zu 50 Meter verlängert werden.

Hinweis: Die Abbildungen können vom tatsächlichen Produkt abweichen.

Der neue Universal-Temperaturregler (Thermometer) eignet sich hervorragend für alle Einsatzbereiche, bei denen eine Temperaturregelung im Heiz- oder Kühlbetrieb erforderlich ist. Sein externer, steckbarer Temperatursensor erfasst Messbereiche von -55 bis +125,0 °C. Die Schalttemperatur wird in 0,1°C- Schritten eingestellt. 12,7 mm große LEDs zeigen die Ein- und Ausschalttemperatur, die aktuelle Temperatur und den Min./Max.-Wert an. Eine rote LED-Leuchte signalisiert zudem „Heizen“ eine gelbe „Kühlen“, eine weitere leuchtet bei eingeschaltetem Relais. Der Elektronik-Temperaturschalter ist nicht nur übersichtlich und einfach in der Handhabung, sondern auch sicher in der Anwendung – Fühlerkurzschluss und Fühlerunterbrechung werden sofort erkannt. Das Gerät kann eigenständig eingesetzt werden, aber auch als Ersatz für e mechanische Thermostate oder für Digitalthermometer dienen. Der im Lieferumfang enthaltene Temperatursensor TS 1 Metall ist für die Messung im Freien, an Oberflächen oder in nicht aggressiven Gasen bestimmt. Zur Messung von Flüssigkeiten in nicht aggressiven Medien kann der optional erhältliche Temperatursensor TS2-2 Kunststoff verwendet werden.

Merkmale:
– Für Wandmontage
– Temperaturfühler mit Befestigungslasche
– Schalttemperatur von -55…+125°C jetzt frei einstellbar in 0,1°C-Schritten
– Hysterese frei einstellbar
– Fernmessung bis 50m
– Fühlerüberwachung auf Kurzschluss und Unterbrechung
– Ausgang schaltet bei Fühlerfehler ab
– Bedienungs- und überwachungsfreier Betrieb
– Einstellbar auf Heizen oder Kühlen
– LED-Anzeigen für Relais ein, Fühlerfehler, Heizen, Kühlen
– Datenerhalt bei Stromausfall (Eingestellte Werte bleiben erhalten)

Lieferumfang:
– Temperaturschalter TS 125

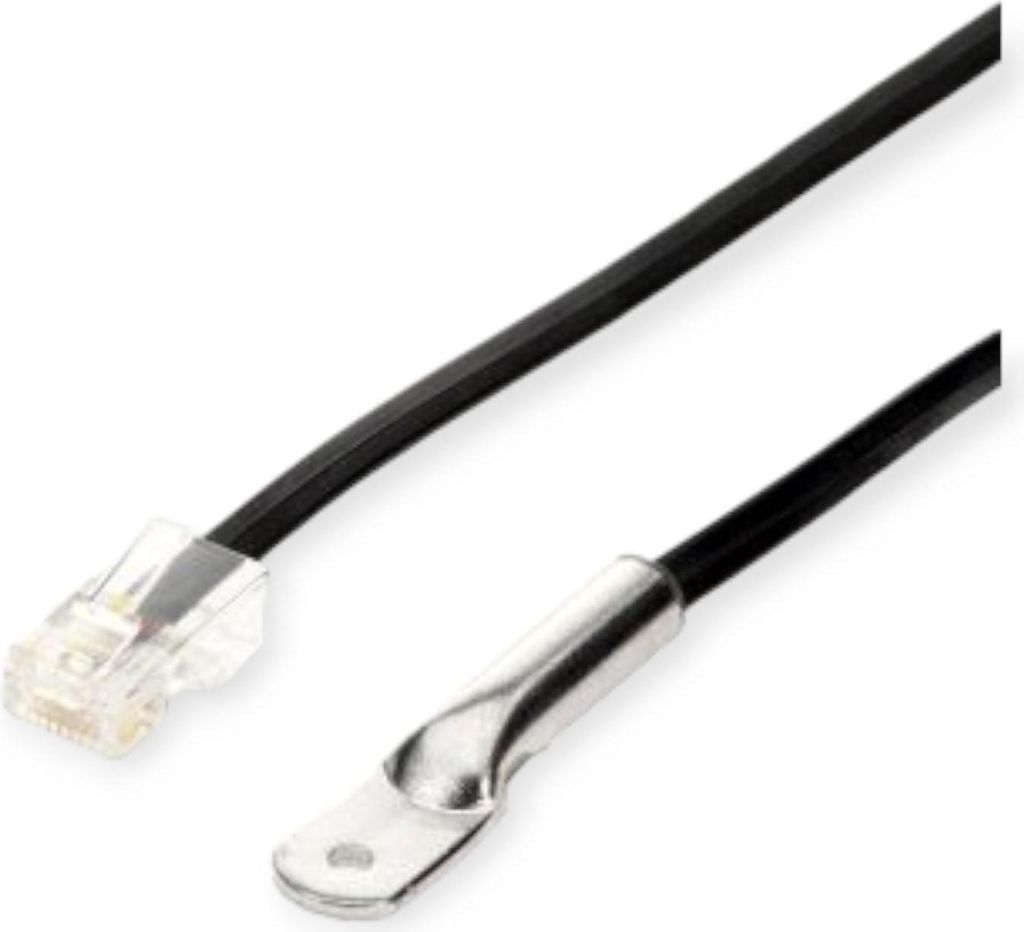

– Temperatursensor TS1 Metall (Kabellänge 2 m)
– Bedienungsanleitung Deutsch / Englisch

– Betriebsspannung: 100 – 240 VAC
– Leistungsaufnahme: ca. 2 VA
– Schaltleistung: max. 3000 W
– Ausgangsspannung: 230 V/16A
– Messbereich: -55 bis +125,0°C
– Genauigkeit im Bereich: -55…-10°C = +/-2°C -10…+85°C = +/-0,5°C +85…+125°C = +/-2°C
– Anzeige: 0,1°C
– Min./Max.-Anzeige
– Schutzart: IP 20
– Umgebungstemperatur: -10 – +50° C
– Abmessungen: 160 x 80 x 60mm

Bitte beachten Sie: Wenn nach der Einstellung der Ein/AusschaltTemperatur (Heizen) die tatsächliche Temperatur innerhalb des Temperaturfensters liegt (z. B. das Relais soll bei Unterschreiten von 20°C einschalten und bei 25°C wieder ausschalten und die aktuelle Temperatur beträgt 23°C) so zieht das Relais nicht an. Erst wenn die Temperatur unter 20°C fällt, schaltet das Relais ein und fällt bei Erreichen von 25°C wieder ab. Umgekehrt trifft dies auch im Bereich „Kühlen“ zu.



Der steckerfertige Universal-Temperaturschalter TS125 eignet sich für alle Einsatzbereiche in denen eine Temperaturregelung im Heiz- oder Kühlbetrieb erforderlich ist. Der externe Sensor erfasst Temperaturen im Bereich von -55...+125 °C. Technische Daten: - Betriebsspannung 230 V - Leistungsaufnahme 2 VA - potentialfreier Relaiskontakt - Schaltleistung 16 A/230 V - Messbereich -55...+125 °C - Auflösung 0,1 °C - geeignet für Heizen oder Kühlen - Schalttemperaturen einstellbar in 0,1 °C Schritten - 12,7 mm LED-Display - 3 Status-LEDs (Heizen/Kühlen/Relais) - Erkennung von Fühlerkurzschluss und -unterbrechung - externer Fühler mit 2 m Kabel (verlängerbar bis max. 50 m) - Relais schaltet bei Fühlerfehler ab - Netzkabel mit 1,6 m Länge - geeignet für Wandmontage - Maße (BxHxT): 160x80x70 mm Lieferumfang: Temperaturregler, Fühler, Anleitung.
