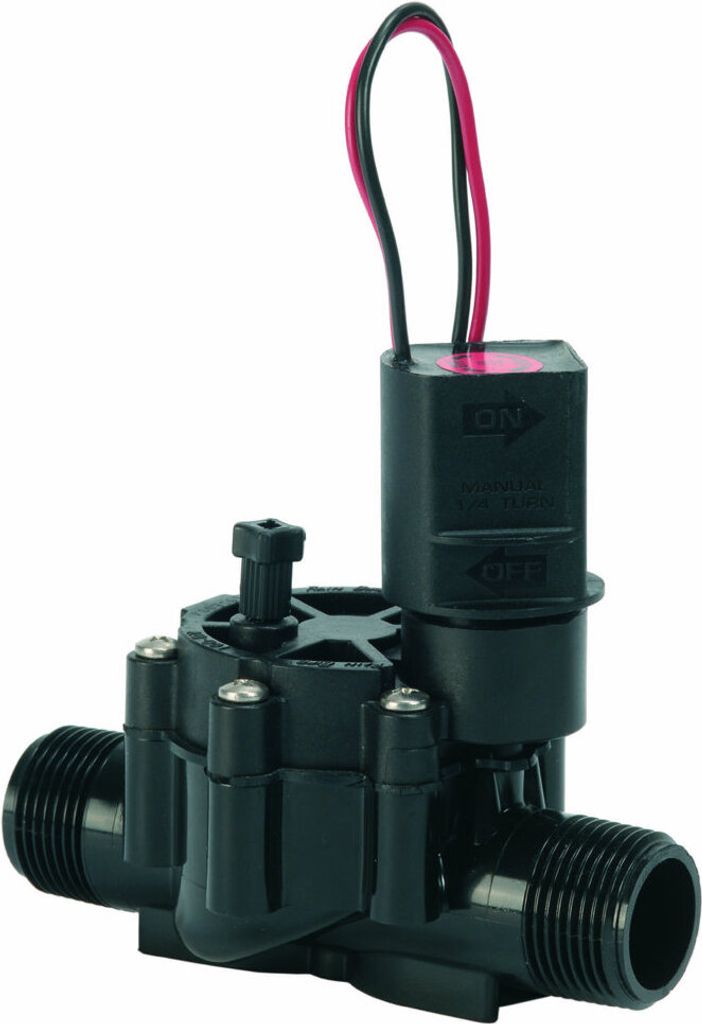

Rain-Bird Magnetventil 100-DV-MM 9V DC AG/AG Aussengewinde

- Einfache Wartung
- Durchflussregulierung bei Typenreihe dVf
- Manuelles Öffnen ohne Ausströmen des Entlastungswassers durch eine viertel drehung der Magnetspule
- Externe Entleerungsschraube, um das System während der Installation und beim Start des Systems manuell durchzuspülen

- Vielseitig
- Durchgangsform (DV, DVF und DV-MM)
- Mit 1“ AG x AG (BSP): 100-DV-MM und 100- dVMM LESS
- Mit impulsgesteuerter Magnetspule: 075-dV- 9V; 1“ IG (BSP) 100 DV-9V und 1“ AG (BSP) 100-dV-MM-9V
- für Anwendungen mit geringem durchfl uss und für Xerigation® geeignet, wenn ein RBY filter hinter dem Ventil installiert ist

- Zuverlässig
- Robuste konstruktion aus PVC
- Phillips-Schrauben aus Edelstahl

Rain Bird Magnetventil Typ DV / DVF

Merkmale

- Durchflussdesign mit zwei Filtern (Membran und Magnetspule) für maximale Zuverlässigkeit und Partikelbeständigkeit
- Buna-N, Membran mit ausgewogenem Druck mit selbstreinigendem 200-Mikron-Wasserfilter und unverlierbarer Feder
- Energieeffiziente, stromsparende, gekapselte Magnetspule mit eingebautem Kolben und 200-Mikron-Magnetspulenfilter
- Einzigartiger, leicht zu drehender druckunterstützter Flussregelmechanismus (nur DVF-Modelle)
- Durch manuelle externe Entlastung kann während der Installation und beim Start des Systems Schmutz herausgespült werden
- Manuelles Öffnen ohne Ausströmen des Entlastungswassers
- Geeignet für Rain Birds TBOS impulsgesteuerte Magnetspule zur Verwendung mit den meisten batteriebetriebenen Steuergeräten
- Für Anwendungen mit niedrigem Durchfluss und für Grünflächentropfer, wenn ein 200-Mesh-Filter vorgeschaltet ist
- Nicht empfohlen für Zweileiter-Steuersysteme

Kenndaten

- Druck: 1,0 bis 10,4 bar
- 100-DV-Modell ohne Durchflussregulierung: 0,05 bis 9,085 m3/h, 0,01 bis 2,52 l/s. Bei Durchflussmengen unter 0,68 m3/h, 0,19 l/s oder bei Grünflächentropfern ist ein stromaufwärts installierter 200-Mesh-Filter zu verwenden
- 100-DVF-Modell mit Durchflussregulierung: 0,05 bis 9,085 m3/h, 0,01 bis 2,52 l/s, bei Durchflussmengen unter 0,68 m3/h, 0,19 l/s oder
bei Grünflächentropfern einen stromaufwärts installierten 200-Mesh-Filter verwenden
- Wassertemperatur: Bis zu 43 °C
- Umgebungslufttemperatur: Bis zu 52 °C
- Strombedarf Magnetspule 24 VAC
50/60 Hz (Zyklen pro Sekunde):
0,450 A Einschaltstrom,
0,250 A Haltestrom
- Magnetspulenwiderstand: 38 Ohm

Abmessungen

DV-Ventile

- Höhe: 11,4 cm
- Länge: 11,1 cm
- Länge (MxB): 14,6 cm
- Breite: 8,4 cm

DVF-Ventile

- Höhe: 14,2 cm
- Länge: 11,1 cm
- Länge (MM): 14,6 cm
- Breite: 8,4 cm

Modelle

- 075-DV: ¾" Ein- und Ausgangsanschluss mit IG
- 100-DV: 1" BSP IG x IG
- 100-DV-MM: 1" AG x AG
- 100-DV-MM-9V: 1" AG x AG, impulsgesteuerte Magnetspule
- I100-DVF: 1" BSP IG x IG
