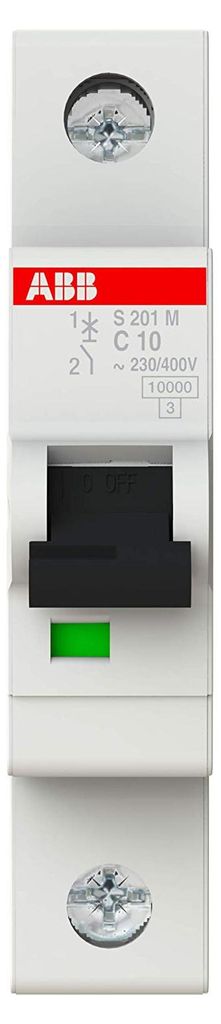

S200M MCB Leitungsschutzschalter Typ C, 1-polig 10A 253V, Abschaltvermögen 10 kA System Pro M Compact

ABB Stotz S&J Sicherungsautomat S201M-C10

Hersteller:ABB Stotz S&J
Bezeichnung:Sicherungsautomat 10kA 10A C 1p
Typ:S201M-C10
Einbautiefe:69 mm
Auslösecharakteristik:C
Polzahl (gesamt):1
Anzahl der abgesicherten Pole:1
Bemessungsstrom:10 A
Bemessungsspannung:230 V
Bemessungsisolationsspannung Ui:440 V
Bemessungsstoßspannungsfestigkeit Uimp:4 kV
Bemessungsschaltvermögen Icn nach EN 60898 bei 230 V:10 kA
Spannungsart:AC/DC
Bemessungsschaltvermögen Icn nach EN 60898 bei 400 V:10 kA
Bemessungsschaltvermögen Icu nach IEC 60947-2 bei 230 V:15 kA
Bemessungsschaltvermögen Icu nach IEC 60947-2 bei 400 V:15 kA
Frequenz:50..60 Hz
Energiebegrenzungsklasse:3
Unterputzmontage:nein
Mitschaltender Neutralleiter:nein
Überspannungskategorie:3
Verschmutzungsgrad:3
Zusatzeinrichtungen möglich:ja
Breite in Teilungseinheiten:1
Schutzart (IP):IP20
Umgebungstemperatur während des Betriebs:-25..55 °C
Anschließbarer Leiterquerschnitt mehrdrähtig:0,75..25 mm²
Anschließbarer Leiterquerschnitt eindrähtig:0,75..35 mm²
Explosionsgeschützt:nein

ABB Stotz S&J Sicherungsautomat S201M-C10: weitere Details

Die Sicherungsautomaten der Baureihe S 200 M schützen Kabel und Leitungen vor Überlast und Kurzschluss gemäß DIN VDE 0100-430 und DIN VDE 0100-530. Sie erfüllen die Bauvorschriften DIN VDE 0641-11 bzw. IEC/EN 60898-1, DIN VDE 0660-101 bzw. IEC/EN60947-2 und UL1077 und CSA 22.2 No. 235. Ihre patentierte Anschlussklemme sorgt für einfache und sichere Kontaktierung und Handhabung mittels einer Druckplatte. Für bessere Sichtverhältnisse beim Verdrahten liegt die Anschlussöffnung für Leitungen oberhalb von der Anschlussöffnung für die Phasenschiene. Leiterquerschnitte bis zu 35 mm² können direkt an das Gerät über die Anschlussklemme mit Isolierung in Schutzklasse IP20 angeschlossen werden. Das umfangreiche Zubehörsortiment bietet Ihnen alles, was Sie für Ihre Installationsaufgaben benötigen. Zahlreiche Zulassungen machen den S 200 M fit für den weltweiten Einsatz. Jedes Gerät wird vor Auslieferung dreifach intensiven Tests auf Qualität und Leistung unterzogen.

Geliefert wird: ABB Stotz S&J Sicherungsautomat 10kA 10A C 1p S201M-C10, Verpackungseinheit: 1 Stk., EAN: 4016779549981

Eingangsfrequenz:

50/60 Hz

Nennstrom:

10 A

Schutzschaltertyp:

Miniatur-Leistungsschalter

Typ Auslösekurve:

Typ C

Anzahl der Pole:

1

Internationale Schutzart (IP-Code):

IP20

Verschmutzungsgrad:

3

Energiebegrenzungsklasse:

3

Installationstyp:

DIN-Schiene

Produktfarbe:

Grau

:

IEC/EN 60898-1 CSA 22.2 No. 235 IEC/EN 60947-2 UL 1077

Betriebstemperatur:

-25 - 55 °C

Temperaturbereich bei Lagerung:

-40 - 70 °C

Breite:

17,5 mm

Tiefe:

69 mm

Höhe:

88 mm

Gewicht:

125 g

ABB Sicherungsautomat C10A S201M-C10 pro M comp. 10kA 1-polig C-Charakt. S201M-C10 (2CDS271001R0104)
