HoWaTech Fußbodenheizung DRY 10 m2 E-BOX STANDARD

HoWaTech DRY Warmwasser Trocken Fußbodenheizung Komplettset E-Regelbox Standard

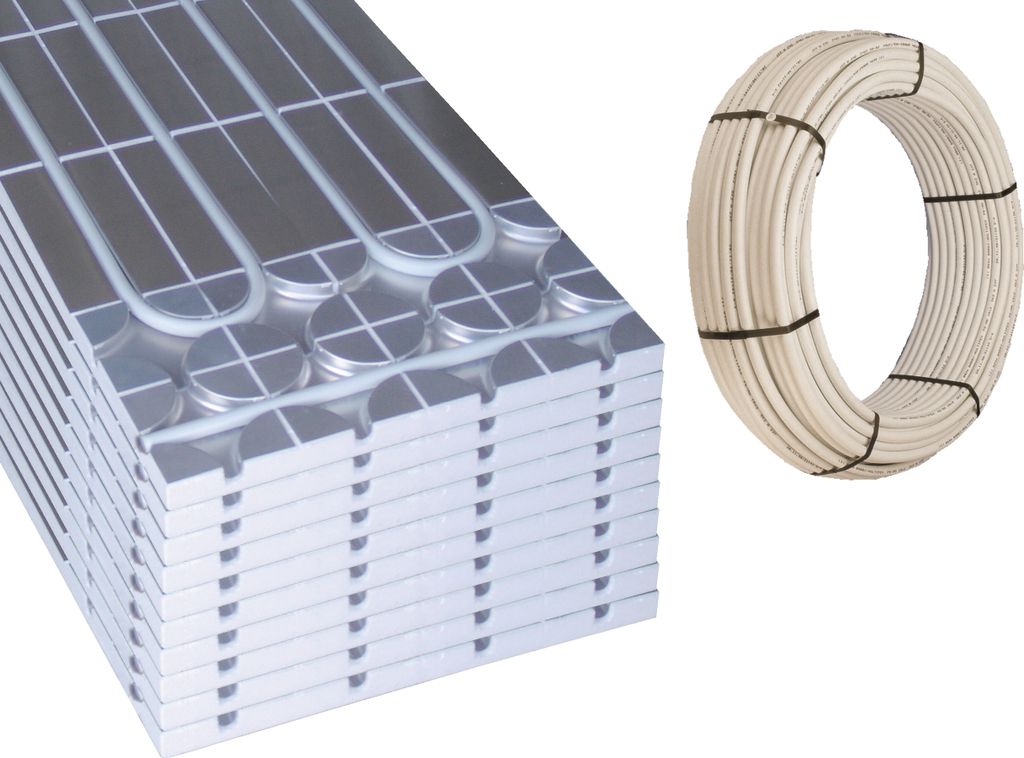

Das Trockenbau Fußbodenheizungssystem HoWaTech DRY besteht aus 2 Komponenten:

Systemplatte (1000 x 500 mm) mit vier Funktionen: Verlegebereich - Kopfteil (Rohrwendebereich) - Rohrrückführung - Wärmeleitblech

Heizungsrohr (Aluminium-Verbundrohr 16 x 2 mm)

Wir empfehlen hier den Einsatz von Trockenestrichelementen der Firmen Knauf, Fermacell oder Rigips.

• extrem einfache und schnelle Verlegung
• kein Nassestrich - keine Trocknungszeiten
• schnelle Wärmeentwicklung, sehr gute Wärmeverteilung,schnelle Reaktionszeiten
• Ideal für die Renovierung/Sanierung
• nur 30 mm Einbauhöhe
• geringes Eigengewicht
• Wärmedämmung nach EnEV 2014 (Wohnraum gegen Wohnraum)**
• Energieeinsparung ggü. herkömmlichen Fußbodenheizungssystemen
• für alle gängigen Warmwasser-Zentralheizungen geeignet (Öl, Gas, Fernwärme, Solar,
• Wärmepumpen, Erdwärme etc.)
• für alle Räume geeignet
• für alle gängigen Oberbeläge (Fliese, Holz, PVC), sofern fußbodenheizungs-tauglich

**Gegen Erdreich ist eine 20mm starke Zusatzdämmung mit mindestens 200 kPa Druckspannung (200 kg) notwendig.

Paketgrößen und Inhalt:

• Größe 5 m² = 10 Platten 1,0 x 0,5 m + 50 m Alu-Verbundrohr 16x2 mm
• Größe 10 m² = 20 Platten 1,0 x 0,5 m + 100 m Alu-Verbundrohr 16x2 mm

Jedes Paket enthält zudem eine Anleitung zum Bau einer Rohrbiegeschablone, damit das Rohr bei der Verlegung nicht geknickt wird.

Regelung E-Regelbox Standard:

Die Regelbox besteht aus Wandeinbaukasten mit vormontiertem Ventilblock, elektrothermischen Stellantrieb, Bauschutzabdeckung, Entlüftungsventil, Volumenstromregler und geschlossener Wandabdeckung (weiß). Der rückseitig am Ventilblock montierte elektronische Temperaturwächter überwacht die Wassertemperatur (38 - 40 °C). An dem eingebauten Volumenstromregler wird der Volumenstrom des Heizungswassers (l/min) einreguliert (Hydraulischer Abgleich).

Das elektronische Raumthermostat überwacht die vorherrschende Temperatur des Raumes und schaltet in Abhängigkeit des eingestellten Wertes den im Wandeinbaukasten sitzenden Stellantrieb. Der Temperaturwächter (Anlegefühler) am Ventilblock empfängt das Signal des Raumthermostates und schaltet in Abhängigkeit der Wassertemperatur den Stellantrieb EIN/AUS. Somit wird die Raumtemperatur auf dem Wunschwert konstant gehalten, während der Boden eine Temperatur von max. 38 - 40 °C nicht übersteigt (RTL-Funktion).

Damit die Fußbodenheizung im späteren Betrieb richtig geregelt werden kann, muss die mitgelieferte RTL-Regelbox im Rücklauf der Fußbodenheizung eingebaut sein.

Systemplatte:

• 30mm EPS Fußbodendämmung DEO
• Druckspannung 200 kPa
• Wärmeleitklasse (WLG) 035
• Plattenmaß (LxB): 100 x 50 cm (0,5 m²)
• Wärmeleitbleche: Aluminium 0,5 mm
• mögliche Verlegeabstände (VA) 125, 250, 375 mm
• Rohrverlegeart: mäander
• Sollbruchstellen: alle 250 mm (Länge) / alle 125 mm (Breite)
• Leistungserklärung nach Artikel 4 der Bauprodukteverordnung (EU-BauPVO 305/2011)

HoWaTech® DRY erfüllt die Dämmvorschriften der Energie- Einsparverordnung 2014 Wohnraum gegen Wohnraum.

Gegen Erdreich ist eine 20mm starke Zusatzdämmung mit min. 200 kPa Druckspannung (200kg) notwendig.

Rohr:

• Mehrschicht-Aluminium-Verbundrohr PE-RT/AL/PE-RT
• Rohrdimension: 16 x 2 mm
• gefertigt nach DIN 16836
• formstabil und sauerstoffdicht
• Dauerbetriebstemperaturen bis 90 °C
• Störfalltemperaturen bis 100 °C / bis zu 100 Stunden
• Dauerbetriebsdruck max. 10 bar
• Längenausdehnung 0,025 mm/(m*K)
• Biegeradius 5 x d (Außendurchmesser)

E-Regelbox:

• Wandeinbaukasten mit vormontiertem Ventilblock mit Entlüftung
• vormontierter elektrothermischer Stellantrieb
• vormontiertes Topmeter zur Volumenstromregulierung (Wassermengen-Voreinstellung)
• integrierter Temperaturwächter (Anlegefühler) 38 - 40 °C
• Ventilblock mit 2x Anschlussgewinde G3/4 Eurokonus
• Einbaumaße HxB: 210,5 x 155,5 mm
• Einbautiefe 117 mm
• Tiefenausgleich (zw. Abdeckung und Kasten) bis 23 mm

Stellantrieb:

• Anschlussgewinde 30 x 1,5 mm
• Nennspannung 230V AV 50Hz
• max. Einschaltstrom 0,5 A
• Dauerleistung 2,5 - 3 Watt
• Anschlussleitung 2 x 0,5 mm²
• Ausführung: stromlos geschlossen
• Schutzart IP42
• Schutzklasse II
• Stellungsanzeige
• Überspannungsschutz

Raumthermostat:

• Anschluss: 230V AC 50z
• max. Strom 16 A
• Eigenverbrauch ca. 2 Watt
• Schutzklasse II
• Schutzart IP20
• Temperaturfühler NTC
• Temperaturbereich +5 bis +40 °C
• Montage Unterputz in Leerdose
• Maße 85 x 85 x 53 mm (ca. 23 mm über der Wand)
• Farbe weiß
