Anwendung
- für Innenräume, wo eine häufige Verwendung vorausgesetzt wird, die mit einem regelmäßigen Ablauf des Wassers verbunden ist (Badezimmer)
- Zur Entwässerung der Fußbodenebene
- Für barrierefreien Zugang
Eigenschaften
- Niedrige Bauhöhe
- Höhenverstellbarer Stutzen 11-47 mm
- Seitlicher Anschluss an einen Ablauf Ø50 mm
- der Isolationskragen für die Anbindung an die Wasserdämmung des Baus
- Siphon ermöglicht die perfekte Reinhaltung, bis zum Abflussrohr
- Der Wassergeruchsverschluss verhindert ein Durchdringen von Gerüchen aus der Kanalisation
- Material: Polypropylen, gegen mechanische, chemische und thermische Beschädigung beständig
- Material: rostfreier Stahl AISI 304, DIN 1.4301
Technische Daten
- Durchfluss: 32 l/min
- Geruchsverschluss: 25 mm
- Gesamte Bauhöhe: 77 - 113 mm
- Abfallrohrleitung: Ø 50 mm
- Belastungsklasse K3: 300 Kg
- Gitter aus Edelstahl 102×102×5 mm
Lieferumfang
- Bodenablaufkörper waagrecht Ø50 mm
- Bodenablauf Aufsatz 105x105 mm
- Gitter - Edelstahl
- Geruchsverschluss mit Sperrwasser
- Dichtungssatz

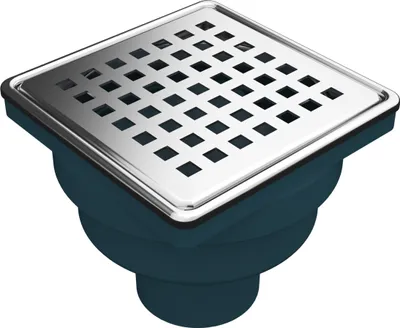

extra flacher Bodenablauf / Duschablauf mit rostfreiem Edelstahlrost 105x105mm
z.B. für Badezimmer, Duschräume, Waschküche, Sauna etc.
Anschluss DN50 (ø50mm) für Wasser-Ablaufmengen bis 32 l/min
Geruchsverschluss mit Sperrwasser (Siphon)
Abdichtungsflansch ø150mm
Wählen Sie zwischen den Varianten mit oder ohne Abdichtflies (siehe Bildmaterial und Auswahl)
hochwertiger und robuster Edelstahl-Einlaufrost 105mm x 105mm
sehr flexibel einsetzbar durch sehr geringe Einbauhöhe und mögliche Höheneinstellung / -anpassung
Abdichtungsflansch zum einfachen Einbringen der Bodenabdichtung
(bei Bestellung des Bodenablaufs mit selbstklebendem Abdichtflies (300x300mm) ist die professionelle Abdichtung noch einfacher möglich)
einfache Reinigungsmöglichkeit - von oben bis hin zum Ablaufrohr durch entnehmbaren Siphon
UV-beständig
beständig gegen normale mechanische, chemische und thermische Einflüsse
- Siphon mit Sperrwasser 32mm
- Anschluss DN50 / ø50mm
- Ablaufleistung 32 l/min
- Einbauhöhe max. 77-113mm
- Einlaufstutzen um 3,6cm kürzbar
- Belastungsklasse K3 = 300 kg
- Material Edelstahl und PP
- Farbe grau
- Temperaturbeständigkeit bis 95°C
- Norm: EN1253
