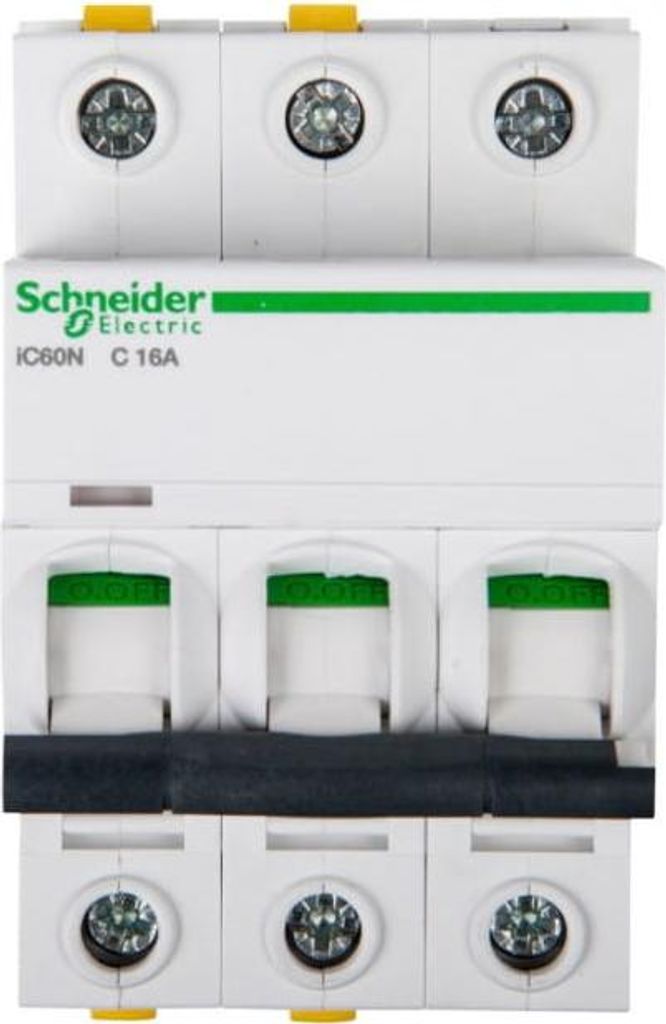

Schneider Electric A9F04316, Miniatur-Leistungsschalter, 10000 A, IP20

Schneider Electric LS-Schalter A9F04316

Hersteller:Schneider Electric
Bezeichnung:LS-Schalter 3P 16A C IC60N
Typ:A9F04316
Einbautiefe:44,5 mm
Auslösecharakteristik:C
Polzahl (gesamt):3
Anzahl der abgesicherten Pole:3
Bemessungsstrom:16 A
Bemessungsspannung:400 V
Bemessungsisolationsspannung Ui:500 V
Bemessungsstoßspannungsfestigkeit Uimp:6 kV
Bemessungsschaltvermögen Icn nach EN 60898 bei 230 V:6 kA
Spannungsart:AC/DC
Bemessungsschaltvermögen Icn nach EN 60898 bei 400 V:6 kA
Bemessungsschaltvermögen Icu nach IEC 60947-2 bei 230 V:20 kA
Bemessungsschaltvermögen Icu nach IEC 60947-2 bei 400 V:10 kA
Frequenz:50..60 Hz
Verlustleistung:2,4 W
Energiebegrenzungsklasse:3
Unterputzmontage:nein
Mitschaltender Neutralleiter:nein
Überspannungskategorie:4
Verschmutzungsgrad:3
Zusatzeinrichtungen möglich:ja
Breite in Teilungseinheiten:3
Schutzart (IP):IP20
Umgebungstemperatur während des Betriebs:-35..70 °C
Anschließbarer Leiterquerschnitt mehrdrähtig:1..16 mm²
Anschließbarer Leiterquerschnitt eindrähtig:1..25 mm²
Explosionsgeschützt:nein

Schneider Electric LS-Schalter A9F04316: weitere Details

Leitungsschutzschalter Acti 9 iC60N, 6kA (IEC/EN 60898-1), 10kA (IEC/EN 60947-2). 3-polig, Nennstrom 16A, C-Charakteristik, Betriebsspannung (Ue) 380-415V AC, Isolationsspannung (Ui) 500V AC. Doppel-Anschlussklemme für Kabel und Stiftkammschiene an der Geräteober- und unterseite. Sprungschaltung für verschleißarmes Schalten der Kontakte. Mitfahrende Isolationsabdeckung. Betätigung des Hutschienen-Befestigungselements an der Gerätefrontseite für werkzeuglose Montage und leichte Erreichbarkeit für den Anwender. Mit mechanischer frontseitiger Fehlermeldeanzeige (VisiTrip) zur Anzeige von Auslösungen durch Überlast oder Kurzschluss. Sichere Kontaktanzeige (VisiSafe) des Leitungsschutzschalters, bei grüner Anzeige Sicherheit der Spannungsfreiheit auf der Abgangsseite. Klemmen IP20, mitfahrende Isolationsabdeckung. Doppel-Anschlussklemme von oben oder unten. Einfache Entnahme des Einzelgerätes bei installierter Phasenschiene, dank des frontseitig erreichbaren Befestigungselementes. Technologie der Auslöseeinheit- thermomagnetisch. Kombinierbar mit dem FI-Schutzschaltern der Baureihe Acti 9 iID, sowie dem FI Block Vigi iC60. Zusätzlich anreihbare Hilfsmodule (optional)- Anzeige von Schaltstellung, Fehlerauslösung, Arbeitsstromauslöser, Unterspannungsauslöser, Überspannungsauslöser. Farbton RAL 9003. Der iC60N Leitungsschutzschalter erfüllt folgende Normen- IEC/EN 60898-1 und IEC/EN 60947-2..

Geliefert wird: Schneider Electric LS-Schalter 3P 16A C IC60N A9F04316, Verpackungseinheit: 1 Stk., EAN: 3606480440663

Nennstrom:

16 A

Nennspannung:

133 V

Schutzschaltertyp:

Miniatur-Leistungsschalter

Schaltleistung:

10000 A

Anzahl der Pole:

3

Internationale Schutzart (IP-Code):

IP20

Verschmutzungsgrad:

3

Produktfarbe:

Weiß

:

EN 60898-1, EN 60947-2, IEC 60898-1, IEC 60947-2

Betriebstemperatur:

-35 - 70 °C

Temperaturbereich bei Lagerung:

-40 - 85 °C

Breite:

54 mm

Tiefe:

78,5 mm

Höhe:

91 mm

Gewicht:

375 g

Konformitätsbescheinigungen:

RoHS

Sicherungsautomat zum Schutz von Kabel und Leitungen vor Überlast und Kurzschluss nach den Normen IEC/EN60898-1 und IEC/EN60947-2. Fernauslöser und Hilfsschalter können linksseitig am Leitungsschutzschalter werkzeuglos montiert werden. Doppel-Anschlussklemmen oben und unten für getrennten Anschluss von Steg-Phasenschienen und Kabel. Mitfahrende Isolationsabdeckungen bieten einen hohen Berührungsschutz. Einfachste Montage und Demontage des Leitungsschutzschalters durch die werkzeuglose und frontseitige Handhabung des Fixierungselementes. Die Entnahme des einzelnen Gerätes aus dem verschienten Geräteverbund ist möglich. Fehlermeldeanzeige Visi-Trip frontseitig am Gerät mittels optischer, roter Anzeige. Großer Kennzeichnungsbereich für Klebeetiketten mit Stoßkante zur gleichmäßigen Ausrichtung. Eindeutige Schaltstellungsanzeige durch grüne Markierung am Schalthebel. Mit Sprungschaltung für verschleißarmes Schalten der Kontakte, z.B. beim Aufschalten auf eine Last. Technische Daten: - Bemessungstrom: 16 A - Bemessungsspannung: 400 V - Bemessungsschaltvermögen: 6 kA - Polzahl: 3-polig - Auslösecharakteristik: C - Schutzart: IP20 - Breite in Teilungseinheiten: 1 TE

Der Miniatur-Überlastschalter der Serie iC60N, Teilenummer A9F04316, iC60N-C16-3, 3-polig (dreipolig), 16A, C-Charakteristik, mit 6kA Kurzschlussfestigkeit, bietet Schutz vor Kurzschlüssen und Überlastungen. Der direkte Anschluss von zwei Leitern mit unterschiedlichen Querschnitten ist möglich. Visi-Trip optische Auslöseanzeige, weiß und rot. Einzelne Geräte können ohne Demontage der Sammelschiene entnommen werden. Werkzeuglose Demontage von der DIN-Schiene. Die Einstufung Klasse 3 (gemäß EN/IEC60898-1) verbessert die Kosten für den nachgeschalteten Stromkreisschutz.

Wichtiger Hinweis: Beachten Sie, dass elektrotechnische Arbeiten nur durch Elektrofachkräfte oder unter deren Leitung und Aufsicht ausgeführt werden dürfen. Beachten Sie ggf. abweichende länderspezifische Normen und Vorschriften der Elektroinstallation und lassen Sie sich durch einen örtlichen Elektroinstallateur beraten. Geräte mit einem Anschlusswert > 380V/400V benötigen einen Starkstromanschluss und dürfen nur von einem zugelassenen Elektrofachbetrieb angeschlossen werden. Für Geräte mit einer Nennleistung > 12KW benötigen Sie die Zustimmung Ihres Netzbetreibers (Deutschland, andere Länder ggf. abweichend). LS-Schalter 3P 16A C IC60N A9F04316 Auslösecharakteristik C, Polzahl (gesamt) 3, Anzahl der abgesicherten Pole 3, Bemessungsstrom 16A, Bemessungsspannung 400V, Bemessungsisolationsspannung Ui 500V, Bemessungsstoßspannungsfestigkeit Uimp 6kV, Bemessungsschaltvermögen Icn nach EN 60898 bei 230 V 6kA, Bemessungsschaltvermögen Icn nach EN 60898 bei 400 V 6kA, Bemessungsschaltvermögen Icu nach IEC 60947-2 bei 230 V 20kA, Bemessungsschaltvermögen Icu nach IEC 60947-2 bei 400 V 10kA, Spannungsart AC/DC, Frequenz 50 ... 60Hz, Energiebegrenzungsklasse 3, Überspannungskategorie 4, Verschmutzungsgrad 3, Zusatzeinrichtungen möglich, Breite in Teilungseinheiten 3, Einbautiefe 44,5mm, Schutzart (IP) IP20, Umgebungstemperatur während des Betriebs 35 ... 70°C, Anschließbarer Leiterquerschnitt mehrdrähtig 1 ... 16mm², Anschließbarer Leiterquerschnitt eindrähtig 1 ... 25mm², Leitungsschutzschalter Acti 9 iC60N, 6kA (IEC/EN 60898-1), 10kA (IEC/EN 60947-2). 3-polig, Nennstrom 16A, C-Charakteristik, Betriebsspannung (Ue) 380-415V AC, Isolationsspannung (Ui) 500V AC. Doppel-Anschlussklemme für Kabel und Stiftkammschiene an der Geräteober- und unterseite. Sprungschaltung für verschleißarmes Schalten der Kontakte. Mitfahrende Isolationsabdeckung. Betätigung des Hutschienen-Befestigungselements an der Gerätefrontseite für werkzeuglose Montage und leichte Erreichbarkeit für den

Schneider Electric Schutzschalter, Hauptvorteile : VisiTrip - roter mechanischer Indikator zeigt die Auslösung durch Fehler an, VisiSafe - grünes Ziel zeigt den aktuellen Kontaktstatus an - nur von Schneider Electric, DIN-clik - DIN-Schienenmontage 35mm ohne Werkzeug, Bi-wiring - doppelte Wandklemmen, auch : Momentanschaltung, isolierte Klemmen IP20, große Fläche zur Markierung von Stromkreisen, Stromversorgung von oben oder unten, Funktion ist unabhängig von der Einbaulage 0...360. MwSt.

Schneider Electric A9F04316. Nennstrom: 16 A, Nennspannung: 133 V. Schutzschaltertyp: Miniature circuit breaker, Schaltleistung: 10000 A, Internationale Schutzart (IP-Code): IP20. Breite: 54 mm, Tiefe: 78,5 mm, Höhe: 91 mm (A9F04316)
