Diese Installationsetagenklemme mit Push-in-Anschluss ist ideal für die strukturierte Verdrahtung in Verteilerschränken. Sie verfügt über drei Etagen und unterstützt einen Bemessungsquerschnitt von 2,5 mm². Der flexible Anschlussbereich erstreckt sich von 0,14 mm² bis 4 mm². Die Montage erfolgt einfach auf NS 35/7,5 oder NS 35/15 Tragschienen. Ihre graue Farbgebung fügt sich diskret in jede Installation ein. Die Push-in-Technologie ermöglicht eine schnelle und werkzeuglose Kontaktierung.
- Produktart: Installationsetagenklemme
- Nennspannung: 400 V
- Nennstrom: 24 A
- Anschlussart: Push-in-Anschluss
- Etagen: 1., 2. und 3. Etage
- Bemessungsquerschnitt: 2,5 mm²
- Anschließbarer Leiterquerschnitt: 0,14 mm² - 4 mm²
- Montageart: NS 35/7,5, NS 35/15
- Farbe: grau
Details:
- Herstellernummer: 3213953
- Herstelltypnummer: PTI 2,5-L/L

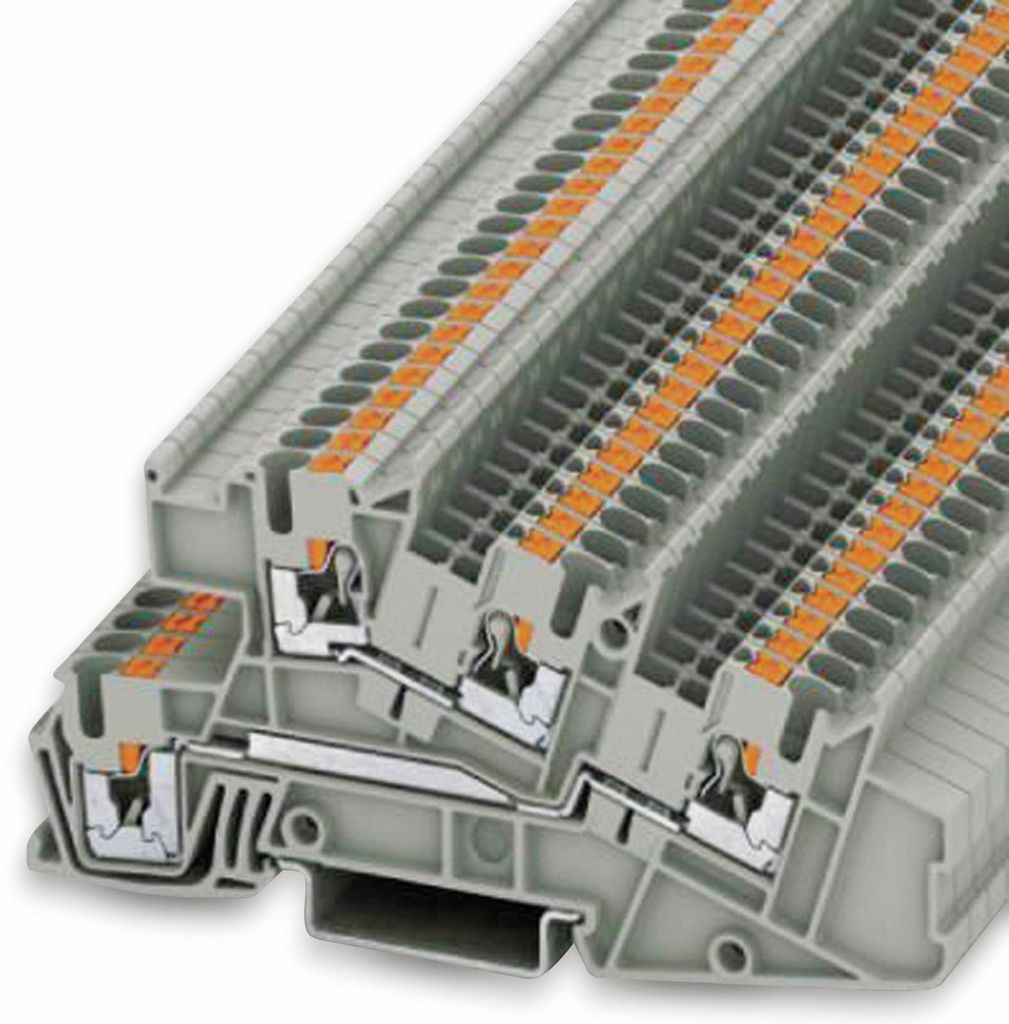

Phoenix Contact Installationsetagenklemme PTI 2,5-L/L
Hersteller:Phoenix Contact
Bezeichnung:Installationsetagenklemme 0,14-4qmm
Typ:PTI 2,5-L/L
Anschließbarer Leiterquerschnitt feindrähtig ohne Aderendhülse:0,14..4 mm²
Anschließbarer Leiterquerschnitt feindrähtig mit Aderendhülse:0,14..2,5 mm²
Anschließbarer Leiterquerschnitt eindrähtig:0,14..4 mm²
Anschließbarer Leiterquerschnitt mehrdrähtig:0,14..4 mm²
Bemessungsstrom In:24 A
Bemessungsspannung:400 V
Ausführung elektrischer Anschluss 1:sonstige
Ausführung elektrischer Anschluss 2:sonstige
Anzahl der Potentiale:2
Montageart:sonstige
Werkstoff des Isolierkörpers:sonstige
Betriebstemperatur:-60..105 °C
Brennbarkeitsklasse des Isolierstoffs nach UL 94:V0
Breite:5,15 mm
Höhe:100,9 mm
Tiefe:48,691344 mm
Abschlussplatte erforderlich:ja
Grundfarbe:grau
Mit PE-Funktion:nein
Mit N-Trennschlitten:nein
N-Funktion möglich:nein
Phoenix Contact Installationsetagenklemme PTI 2,5-L/L: weitere Details
Installationsetagenklemme, Nennspannung: 400 V, Nennstrom: 24 A, Push-in-Anschluss, 1., 2. und 3. Etage, Bemessungsquerschnitt: 4 mm², Querschnitt: 0,14 mm² - 4 mm², Push-in-Anschluss, Montageart: NS 35/7,5, NS 35/15, Farbe: grau
Geliefert wird: Phoenix Contact Installationsetagenklemme 0,14-4qmm PTI 2,5-L/L, Verpackungseinheit: 1 Stk., EAN: 4046356609586
Eigenschaften - Installationsetagenklemme, Push-in-Anschluss, Querschnitt:0,14 mm²-4 mm², AWG:26-12, Breite:5,2 mm, Farbe:grau, Montageart: NS 35/7,5, NS 35/15
Technische Daten:- Anschließbarer Leiterquerschnitt feindrähtig ohne Aderendhülse: 0,14..4 mm²
- Anschließbarer Leiterquerschnitt feindrähtig mit Aderendhülse: 0,14..2,5 mm²
- Anschließbarer Leiterquerschnitt eindrähtig: 0,14..4 mm²
- Anschließbarer Leiterquerschnitt mehrdrähtig: 0,14..4 mm²
- Bemessungsstrom In: 24 A
- Bemessungsspannung: 400 V
- Ausführung elektrischer Anschluss 1: sonstige
- Ausführung elektrischer Anschluss 2: sonstige
- Anzahl der Potentiale: 2
- Montageart: Hutschiene TH35
- Werkstoff des Isolierkörpers: sonstige
- Betriebstemperatur: -60..105°C
- Brennbarkeitsklasse des Isolierstoffs nach UL 94: V0
- Breite: 5,2 mm
- Tiefe: 101 mm
- Abschlussplatte erforderlich: Ja
- Grundfarbe: grau
- Mit PE-Funktion: Nein
- Mit N-Trennschlitten: Nein
- N-Funktion möglich: Nein
Bitte beachte: Dekoration nicht im Lieferumfang enthalten.
- Anzahl der Pole:
- 4
- Produktfarbe:
- Grau
- Stromstärke:
- 24 A
Installationsschutzleiterklemme Phoenix Contact PTI 2,5-L/L 3213953 10 Stück
Artikeldetails
| Hinweis | Querschnitt: 0,14 mm² - 4 mm² |
|---|
| Einsatzbereich | Innen |
|---|
| Anwendung | Stromverteilung, Verbindung |
|---|
| Artikeltyp | Klemme |
|---|
| Ausführung | Installationsklemme |
|---|
| Farbe | Grau |
|---|
| Anzahl | 10.0 Stück |
|---|
Phoenix Contact 3213953
Installationsetagenklemme, Push-in-Anschluss, Querschnitt: 0,14 mm² - 4 mm², AWG: 26 - 12, Breite: 5,2 mm, Farbe: grau, Montageart: NS 35/7,5, NS 35/15 Technische Daten: - Abmessungen (LxBxH): 101x5,2x48,6 mm - Farbe: grau - Temperaturbereich: -60°C bis 85°C - Polzahl: 4 - Anschluss: Push-in - Querschnitt min.: 0,14 mm² - Querschnitt max.: 4 mm² - AWG min.: 26 - AWG max.: 12 - Nennspannung: 400 V - Nennstrom: 24 A
Wichtiger Hinweis: Beachten Sie, dass elektrotechnische Arbeiten nur durch Elektrofachkräfte oder unter deren Leitung und Aufsicht ausgeführt werden dürfen. Beachten Sie ggf. abweichende länderspezifische Normen und Vorschriften der Elektroinstallation und lassen Sie sich durch einen örtlichen Elektroinstallateur beraten. Geräte mit einem Anschlusswert > 380V/400V benötigen einen Starkstromanschluss und dürfen nur von einem zugelassenen Elektrofachbetrieb angeschlossen werden. Für Geräte mit einer Nennleistung > 12KW benötigen Sie die Zustimmung Ihres Netzbetreibers (Deutschland, andere Länder ggf. abweichend). Installationsetagenklemme 0,14-4qmm PTI 2,5-L/L Anschließbarer Leiterquerschnitt feindrähtig ohne Aderendhülse 0,14 ... 4mm², Anschließbarer Leiterquerschnitt feindrähtig mit Aderendhülse 0,14 ... 2,5mm², Anschließbarer Leiterquerschnitt eindrähtig 0,14 ... 4mm², Anschließbarer Leiterquerschnitt mehrdrähtig 0,14 ... 4mm², Bemessungsstrom In 24A, Bemessungsspannung 400V, Ausführung elektrischer Anschluss 1 sonstige, Ausführung elektrischer Anschluss 2 sonstige, Anschlussposition schräg, Anzahl der Potenziale 2, Montageart Hutschiene TH35, Werkstoff des Isolierkörpers sonstige, Betriebstemperatur -60 ... 85°C, Brennbarkeitsklasse des Isolierstoffs nach UL 94 V0, Breite/Rastermaß 5,2mm, Höhe bei niedrigstbauender Montageart 50,5mm, Länge 101mm, Abschlussplatte erforderlich, Grundfarbe grau, Installationsetagenklemme, Push-in-Anschluss, Querschnitt: 0,14 mm² - 4 mm², AWG: 26 - 12, Breite: 5,2 mm, Farbe: grau, Montageart: NS 35/7,5, NS 35/15
